Ansys HFSS操作常见问答汇总(十二)

  1. HFSS-Transient时域求解中,能否查表面电流的瞬态变化?如何操作?

HFSS-Transient中采用时域求解完成后,可通过场计算器实现该功能,具体步骤如下:

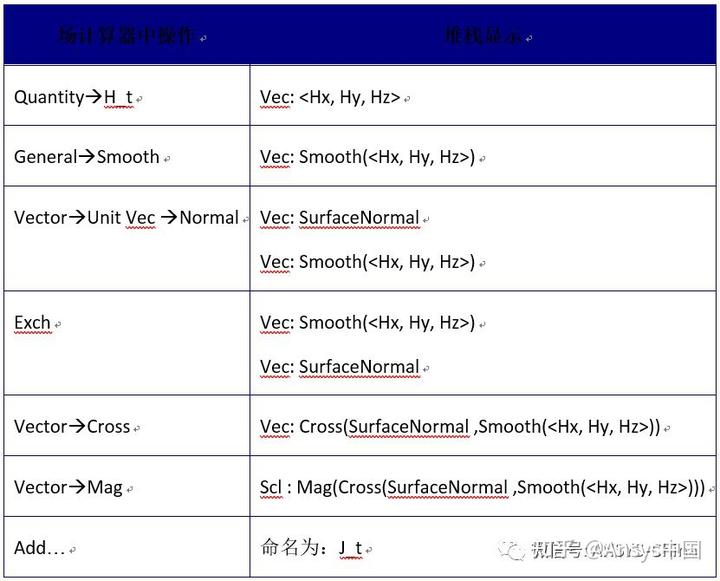

  • 首先需要将待求解的面选中后,建立一个Face list,然后打开场计算器,进行以下操作:

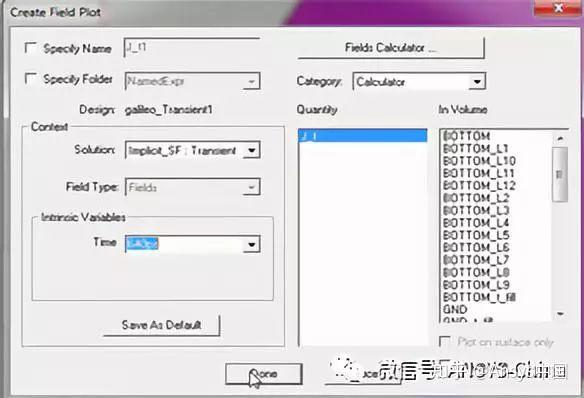

  • 后处理中,选择facelist,三维视图中点击右键Plot Fields->Named Expression,弹出的对话框内选择J_t,点击OK,即可弹出电流显示设置界面,如下图:
  • 选择对应的Solution以及Time后,点击Done,可显示出对应该时刻的面电流分布。为了得到动态的时域电流显示动画,可在Field Overlays下的相应项目下,设置animate即可。

2. 我在用HFSS做频率扫描求解以后,为何只能得到求解频点的场图结果,而求解带宽内其他频点的场图结果却都不能显示?

  • 请检查你的扫频求解设置,如果使用插值扫频(Interpolating)算法进行宽带求解,那么就只能得到求解频点处的场图结果。
  • 要得到求解带宽内其他频点的场图,需要将扫频类型定义为离散(Discrete)或者快速(Fast)扫频,并且勾选中3D Fields Save Option下方的Save Fields,这样所有的求解频点处的场图都能得到。

3. HFSS Transient 求解器如何查看频域结果?

HFSS Transient 求解器通过一个时域脉冲计算结构的时域响应,但是有时候往往需要查看空间某点的频域电场强度,这个时候可以通过一个简单的傅立叶变换操作得到频域结果。

图1是某开缝腔体内的一个激励源时域波形,图2是腔体内某点(x,y,z)处的时域响应曲线,选择该曲线,然后点击HFSSàResultsàPerform FFT on report,即可得到该点电场强度在频域的分布,如图3所示。


   (图1)



   (图2)



   (图3)


4. HFSS的临时文件夹有何作用?设置上需要注意什么?

在HFSS进行求解计算的过程中,会产生大量的临时数据文件,这些文件将会储存在Ansys HFSS临时文件夹中,其大小根据求解模型的不同会有几百MB到几百GB,因此应将其路径设置在可用空间较大的硬盘分区上。在计算结束和正常退出时,HFSS会自动将不需要的临时文件清除,但若遇到程序非正常终止时,可能会造成部分临时文件不能被自动清除的情况,建议用户可定期清空HFSS临时文件夹。

5. 在求解时,HFSS报“Out of memory 内存不足”错误,然后停止求解,如何处理?

首先建议简化模型,或升级硬件内存,如果这两项均无法实现,在Windows系统下,可以清理虚拟内存所在的分区(一般是C:),或是在我的电脑->属性->高级->性能->虚拟内存设置中,将其它有足够可用空间的硬盘分区也分配给系统作为虚拟内存。值得注意的是,对于32位操作系统而言,能够调用的内存上限为4GB(包括物理内存和虚拟内存),而64位操作系统所能够调用的内存上限则不受限制(4GB)。因而在处理规模较大的问题时,若求解所需的内存大小超过4GB,建议在64位计算机上进行求解计算。
