Ansys HFSS操作常见问答汇总（二）

Q: 3D Component的变量怎样Sweep？

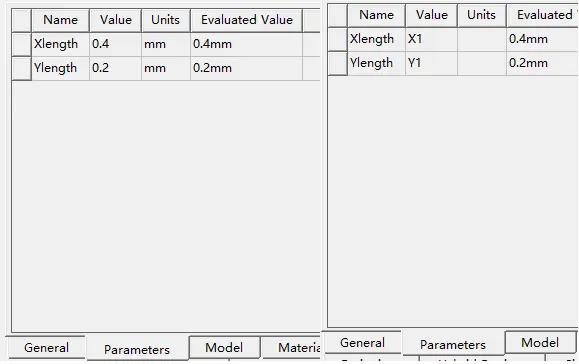

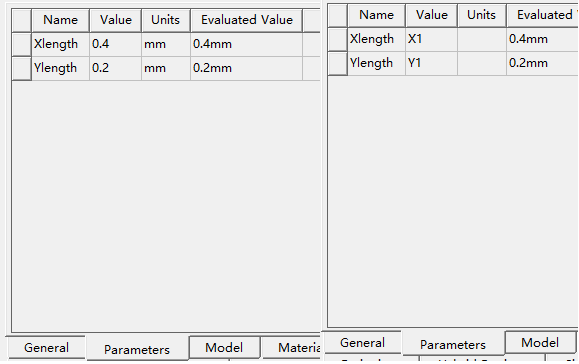

A: 1、导入3D Component时，将原始变量的参数修改为一个新的变量:

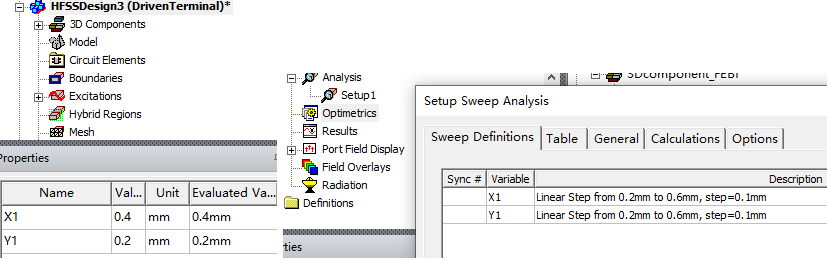

2、将新增加的该变量作为HFSS的变量，然后可以进行Sweep、Tuning、统计和优化等操作。

Q: 一个Net有两个pin脚，如何设置Port？

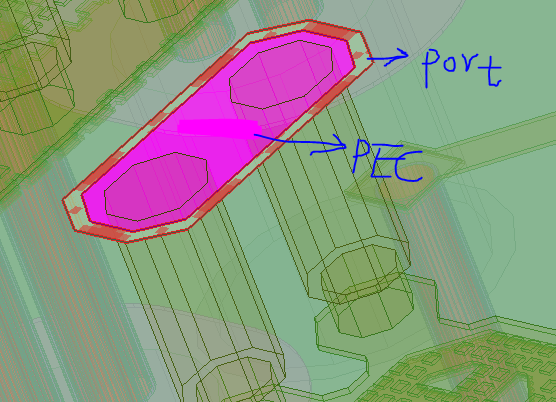

A: 如下图所示，同一个Net有两个过孔，此时可以新增加一个PEC面将这两个过孔连接，然后在PEC外围和大平面的PEC之间的间隙加Lumped Port。

Q: HFSS里导体表面镀了其他材质，如何设置？

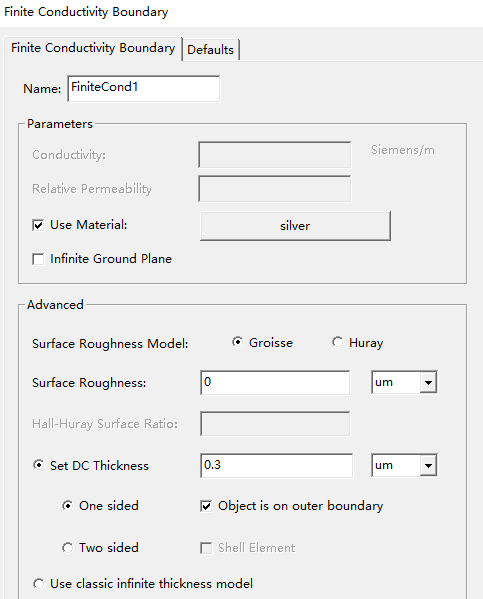

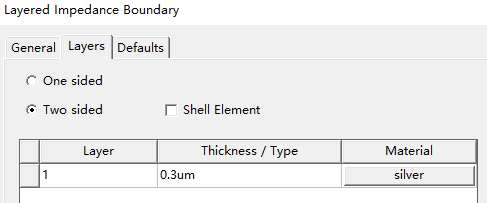

A: 可以通过Layered Impedance Boundary或Infinite Conductivity Boundary来设置镀层的材料和厚度，如下图所示为0.3um的银镀层：

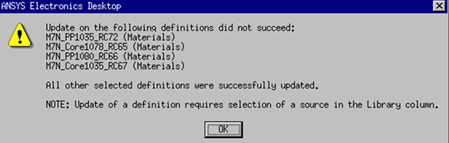

Q: HFSS中Update工程里，自定义的参数时报下图错误，如何解决？

A: 在HFSS中可以通过Tools->Project Tools->Update Definitions来更新工程中自定义的参数。

图中自定义的材料库中材料无法更新，原因是没有选择该材料没有所属的材料库属性。需要先选择Library为[User] Materials再进行Update即可。
