Ansys HFSS操作常见问答汇总(五)

1. HFSS-Transient时域求解中,能否查表面电流的瞬态变化?如何操作?

HFSS-Transient中采用时域求解完成后,可通过场计算器实现该功能,具体步骤如下:

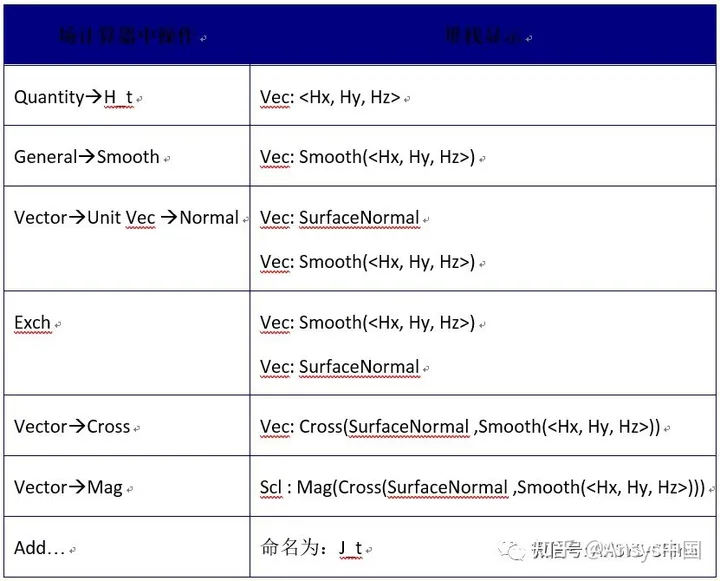

  • 首先需要将待求解的面选中后,建立一个Face list,然后打开场计算器,进行以下操作:

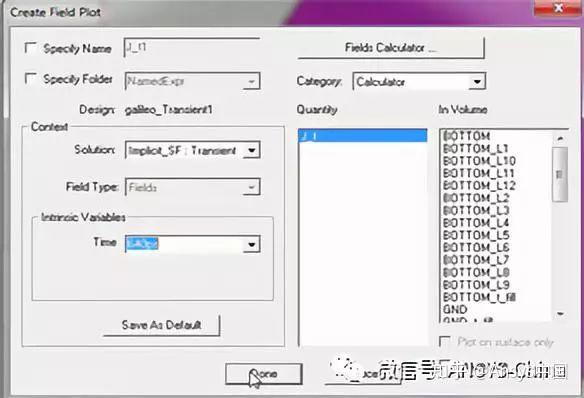

  • 后处理中,选择facelist,三维视图中点击右键Plot Fields->Named Expression,弹出的对话框内选择J_t,点击OK,即可弹出电流显示设置界面,如下图:
  • 选择对应的Solution以及Time后,点击Done,可显示出对应该时刻的面电流分布。为了得到动态的时域电流显示动画,可在Field Overlays下的相应项目下,设置animate即可。

2. 安装时,打不开安装界面,提示某文件失效(测试版本HFSSv2014)。

出现这种问题:

1)首先,查看软件安装包是否损坏,软件安装文件若失效,请联系ANSYS技术部门更换;

2)其次,检查电脑,是否安装过盗版,如果有,请联系ANSYS客服。

3. License与软件顺利安装,但仍提示“failed to check out license hfss desktop”(测试版本 HFSS2014)。

出现这种问题:

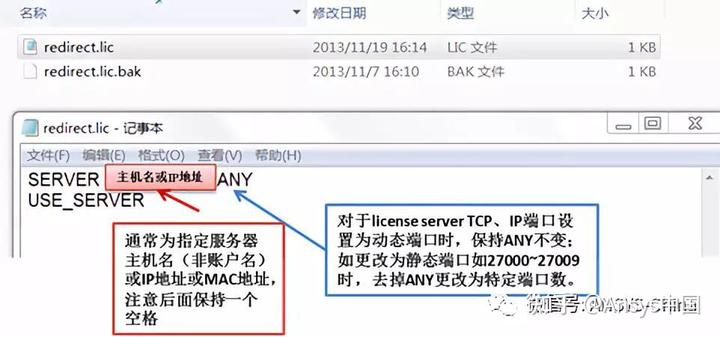

1)请检查软件安装前,是否关闭了所有杀毒软件;2)至安装目录下Admin文件夹下,文本打开redirect.lic文件,确认第一行中的电脑名是否为安装有license的电脑名称。如图所示。


4. 软件首次运行时,提示“Unable to detect installed products. Please make sure that config /admin.xml exists in your installation directory and is syntactically correct.” (测试版本 HFSSv2014)。

出现这种问题,是因为软件访问的文件路径有中文字符所致。解决方法:

1)请进入C:/用户/Administrator(或其它管理员账户),找到“我的文档”文件夹,打开会发现里面有名为Ansys的文件夹;

2)右击打开“我的文档”属性,至“位置”选项卡,将“我的文档”位置移至别的硬盘;

3)找到移动后的“我的文档”文件夹,将文件夹的名称改为英文;

4)软件重新安装,完成后重启系统即可。

5. 软件首次运行时,提示“无法定位程序输入点CLRCreateInstance于动态链接库mscoree.dll” (测试版本 HFSSv2014)。

出现这种问题,是因为操作系统有些库文件没有启动所致。解决方法:1)重新启动电脑即可。

免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
