Ansys HFSS智能优化实现策略

1、设计空间的浅层初探

在天线及微波器件设计中,HFSS允许将几何模型、模型布尔操作、材料属性、求解设置等信息定义为参数。参数扫描是最简单的优化,设计师对各参数进行参数扫描计算,对于少量参数问题,可以快速获得最优解。

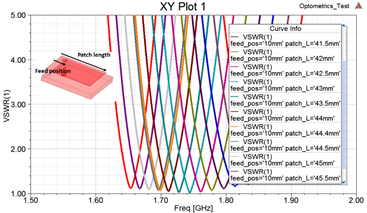

   参数扫描


HFSS的另外一个优化设计技术是伴随求导(Derivative),HFSS基于对响应的偏导数计算,实现对S参数以及天线方向图的快速调谐。另外,根据参数偏导数的大小,也可以简单判断设计参数的敏感度。

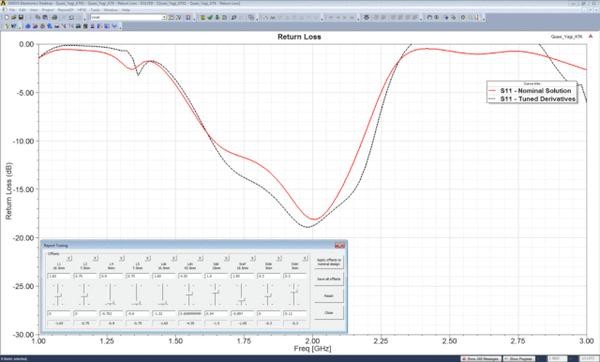

   HFSS伴随求导技术实时调谐S参数


一般的简单设计中,首先根据参数扫描和伴随求导分析,便可以得到初步设计。其次,在进一步设计中采用优化算法进行优化,从而获得最优的S参数、天线方向图以及电磁场分布等结果。

2、优化设计新纪元:实现从简单优化到稳健设计

参数扫描以及伴随求导实际是对设计空间的初步探索,而在进一步优化中首先面临着优化算法选择的问题。

目前HFSS的优化模块包含了十多种优化算法,简单分类可分为基于梯度的优化算法和基于自然启发的优化算法。梯度优化算法适合局部寻优且速度快,自然启发优化算法适合多参数全局寻优。

然而对绝大多数工程师而言,很难掌握十多种优化算法的适用范围,另外也很难对优化目标在设计空间的变化规律进行预先判断,因此实际优化中经常存在以下困难。

  • 优化算法如何选择?
  • 大规模参数优化时收敛困难?
  • 是否陷入局部最优?
  • 是否支持离散的参数空间定义?
  • 优化中如何考虑产品的可制造性?
  • 优化结果的鲁棒性如何?
  • 产品是否有其他的性能潜能?

在简单优化中,预先没有对设计空间充分探索,缺乏对设计参数的认识,例如参数对响应的敏感度如何,参数变化范围是否设计合理等。这些信息的缺失将导致优化算法选择的盲目性以及对优化结果的不确定性。

Ansys optiSLang是一款先进的仿真流程集成与设计优化(Process Integration and Design Optimization,PIDO)工具。optiSLang不仅仅是一款优化工具,实际上它是基于数学方法研究产品设计中的输入参数和输出响应,实现设计流程集成以及优化自动化,同时为数字孪生(Digital Twin)提供降阶模型。optiSLang不仅优化产品性能,同时兼顾设计的鲁棒性以及可靠性,最终达到稳健设计。

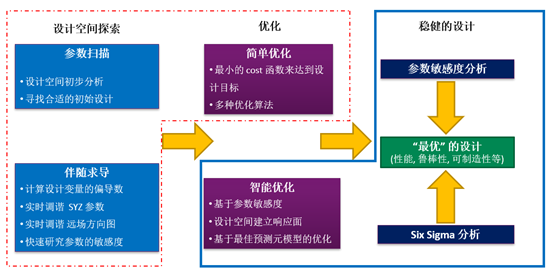

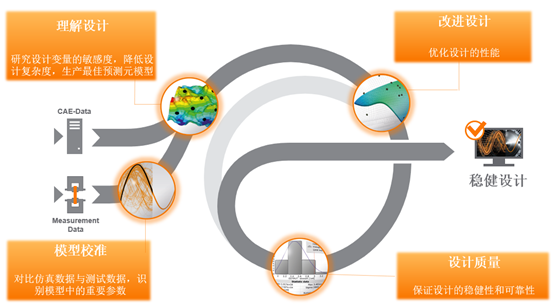

   从简单优化到稳健设计


3optiSLang智能优化的关键技术

optiSLang的智能优化技术,首先是通过对设计空间的充分探索(DoE),建立最佳预测元模型,分析参数敏感度。基于对设计的充分理解,降低设计复杂度,软件推荐给出最合适的优化算法。在整个优化过程中实现参数重要性自动筛选,优化算法自动推荐,以及鲁棒性、可靠性评估。


   optiSLang的智能优化技术


a.最佳预测元模型MoP

描述客观事物的物理行为,通常有两种途径:

  • 一种是基于实物的物理机理,建立理论模型即物理仿真模型;
  • 另一种是基于先验数据,建立经验预测模型

optiSLang基于实验设计数据对系统响应建立预测模型,这个预测模型称为最佳预测元模型(MoP- Metamodel of Optimal)。MoP是建立在一系列实验设计(DoE)采样基础上的,optiSLang提出一个预测质量的关键指标-预测系数(CoP - Coefficient of Prognosis)来评估对实际模型的预测质量。

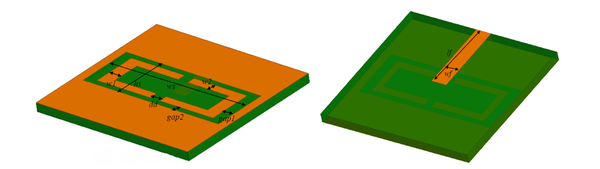

例如下图是一个双频缝隙天线,天线在1~4GHz以及4~7GHz各有一个谐振点,选择天线的9个设计参数研究,我们试图建立一个预测两个谐振点频率的MoP模型。


   9参数的双频天线

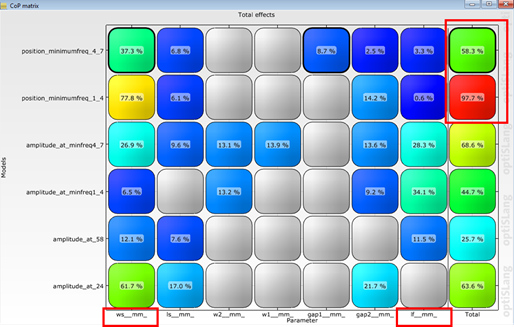

下面是首次DoE采样后的MoP模型,可以看到对1~4GHz的谐振点预测质量为97.7%,对4~7GHz的谐振点预测质量为58.3%。同时可以观察到“ws”和“lf”两个参数对响应影响最大。


   首次获得的MoP模型

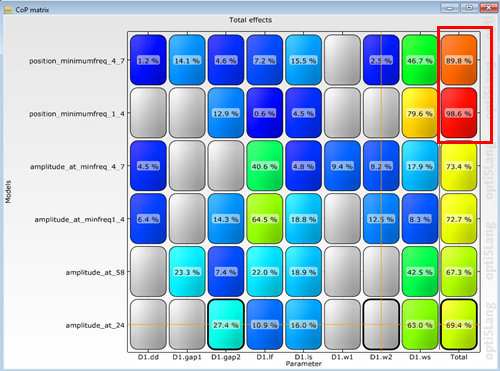

通过局部细化可以提高MoP的预测质量,如下图对1~4GHz的谐振点预测质量提高到98.6%,对4~7GHz的谐振点预测质量为89.8%。


   高预测质量的MoP模型


高质量的MoP模型可直接作为降阶模型来预测响应,基于MoP模型优化的数学空间优化,无需调用“实际”的HFSS仿真,便可以非常快速的得到新的设计。例如,根据双频天线的MoP模型可以快速得到谐振点在2.5GHz和5.9GHz的设计,优化过程无需调用HFSS详细计算。

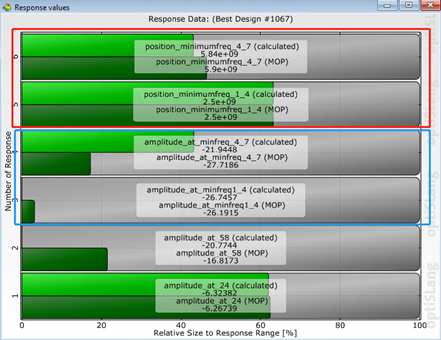

下图是基于MoP优化结果与实际验证的对比,实际计算结果:4~7GHz谐振点在5.84GHz,与MoP优化有微小误差;1~4GHz谐振点在2.5GHz,与MoP优化无误差。


   基于数学空间MoP优化及结果验证

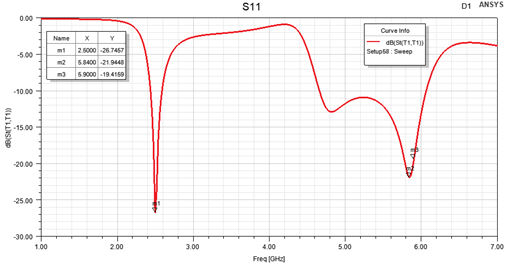

   快速获得2.5GHz和5.9GHz谐振的设计


b.参数敏感度分析

optiSLang倡导在优化前做 “Go all in” 的全参数敏感度分析,它帮助在大规模参数空间中迅速锁定重要的输入参数,从此对工程师来说犹如拨开云雾见明月,为后续的优化任务做好前期铺垫工作。


   参数的敏感度分析 –> 找到正确道路


通过对参数设计空间的深入学习和探索,optiSLang在获得MoP模型的同时,给出了参数对响应的量化贡献值。通过全参数的敏感度及响应面分析可以获得以下重要信息:

  • 找到对响应重要的参数
  • 滤除对响应不重要的参数,降低优化空间复杂度
  • 判断重要参数的变化范围是否定义合理
  • 响应是线性响应 or 非线性响应?
  • 多个局部最小值 or 全局最小?

以上这些信息将指导下一步的优化。实际上optiSLang在DoE采样中通常会给出一个优化结果,在此基础上做进一步优化,从而快速达到最佳设计。

c.智能优化


   optiSLang优化流程

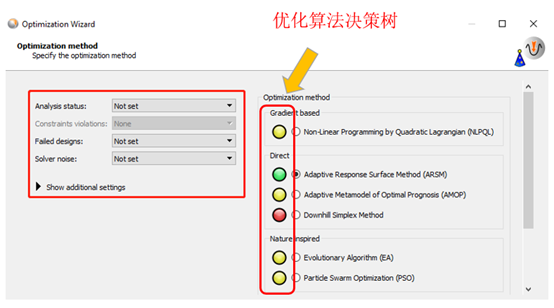

optiSLang在获得参数敏感度信息后,自动降低参数空间,并根据最佳的起始设计来做下一步的优化。软件提供优化算法决策树,根据所获得信息自动推荐优化算法。如下图所示:绿点为推荐的优化算法,黄点为可以使用的优化算法,红点为不推荐的优化算法。


   优化算法决策树


设计师无需为选择优化算法而烦恼!


4应用案例:大规模参数毫米波AiP天线优化

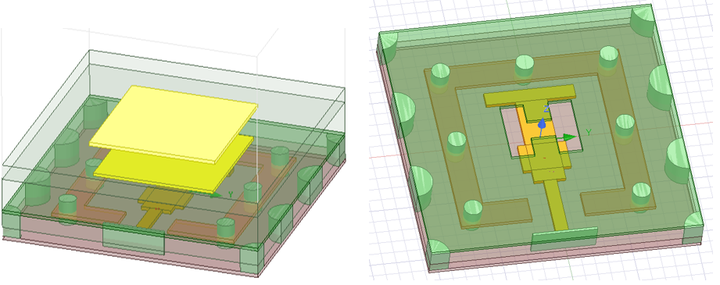

下面这个毫米波AiP天线工作在V-band(57~71GHz),设计目标为整个频带内的S11<-10dB,增益大于6dB,波束宽度大于90度,设计空间为19个变量。


   mmWave AiP天线

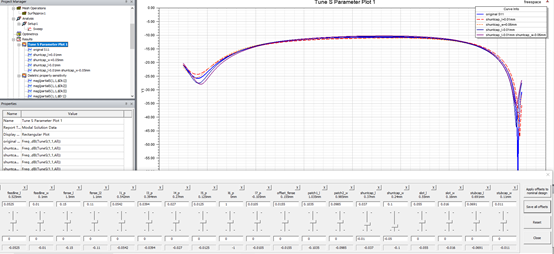

通过伴随求导对参数微调,可以将Maximum of S11(57~71)调谐到-10dB以下。如下图:


   通过伴随求导技术的初步优化

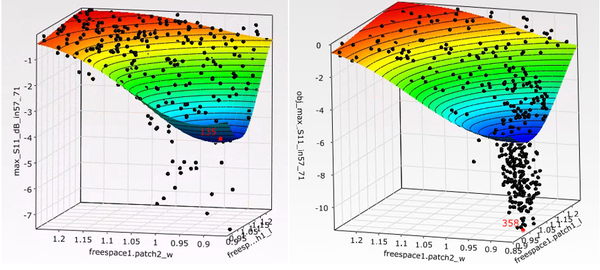

下面我们试图用optiSLang分析这个问题,是否在频带内有更好的S11,谐振频点与带宽的关系等等。首先在optiSLang中选择15个可以大范围变化的参数做敏感度分析。下图是maximum S11的响应面。左图是全局细化MoP预测质量的结果,右图是局部细化(最小化maximum S11)MoP预测的结果。

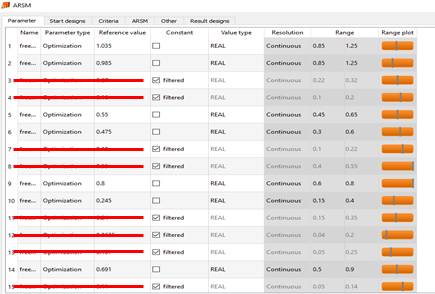

通过敏感度分析,如下图所示optiSLang自动将设计变量空间从15个变量,降低到了7个变量,显然这将极大加速进一步优化的速度。


   降低设计空间的复杂度

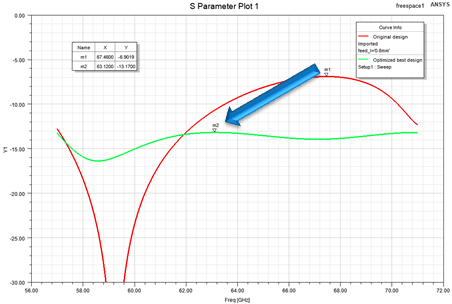

下图是优化后的结果,与初始设计相比,频带内的最大S11从-6.9dB降低到了-13.17dB。通过optiSLang的智能优化过程,我们进一步改进了设计,发掘了设计的更多潜能。


   频带内S11最大值从-6.9dB降低到-13.17dB


为了提高产品性能,对于射频微波及天线产品研发中的每一个设计,设计师都应该对各个参数,各个响应有深层次的理解。除了依赖于电磁场与微波的专业知识外,通过数学研究无疑能进一步提高对产品的认识。Ansys optiSLang就是这样一款工具,通过与HFSS的无缝结合,实现对设计潜能的进一步激发,相信optiSLang的这一系列智能优化技术,将在天线设计、滤波器设计等射频电磁场领域具有越来越广泛的应用。
