Ansys Workbench必备操作：两大关键技巧

在使用 Ansys Workbench 分析多个装配体时，通常要分别看几个部件仿真结果，或是进行瞬态分析时，要快速查看某步或某个时间点结果，你是怎么做的呢？

1. 查看装配体不同部件分析结果

一般操作：在 Solution 中插入一个新的应力，并选中要查看的体，右键-solve 。要看另外体的结果，需要在 Solution 中另外插入一个新的应力，并选中要查看的体，右键-solve，如此类推 。

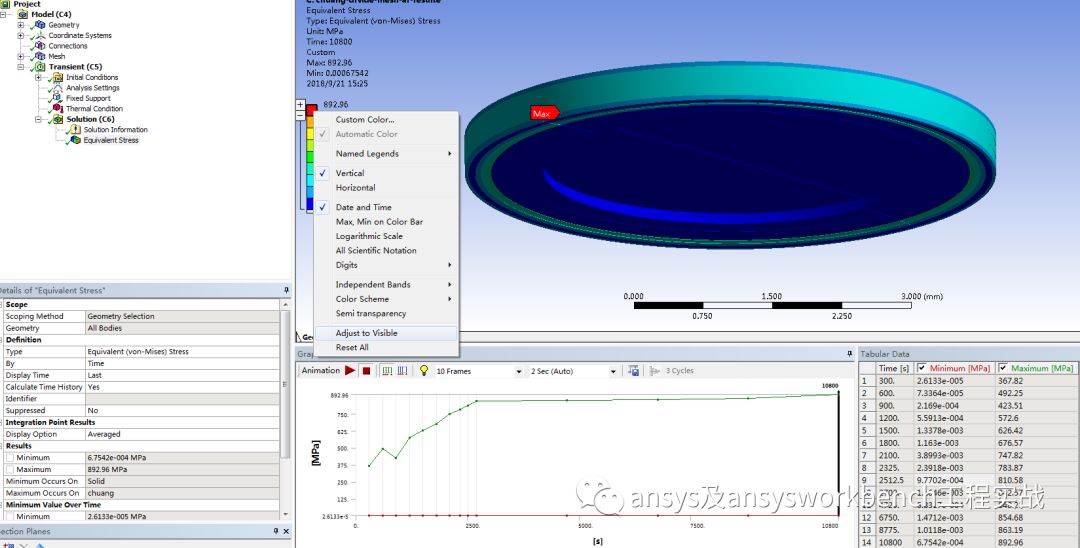

另类操作：1）显示要查看的体，点 Solution-Equivaient stress ，此时云图显示的云图和计算结果不一致。2）点应力色块-右键- Adjust to visible ，此时云图显示与色块显示值一致。

因此，仿真计算完毕后，我们只需按照步骤 2 即可显示关心部件的结果。

注意：一旦使用了一次 Adjust to visible ，即使重新 Solve ，在读结果时，建议点色块-右键-Adjust to visible 。


2. 瞬态分析不同时间点应力显示

一般操作：需要哪个时间点的应力，在 Solution 中插入一个新的应力，并选择对应时间点，右键-solve。

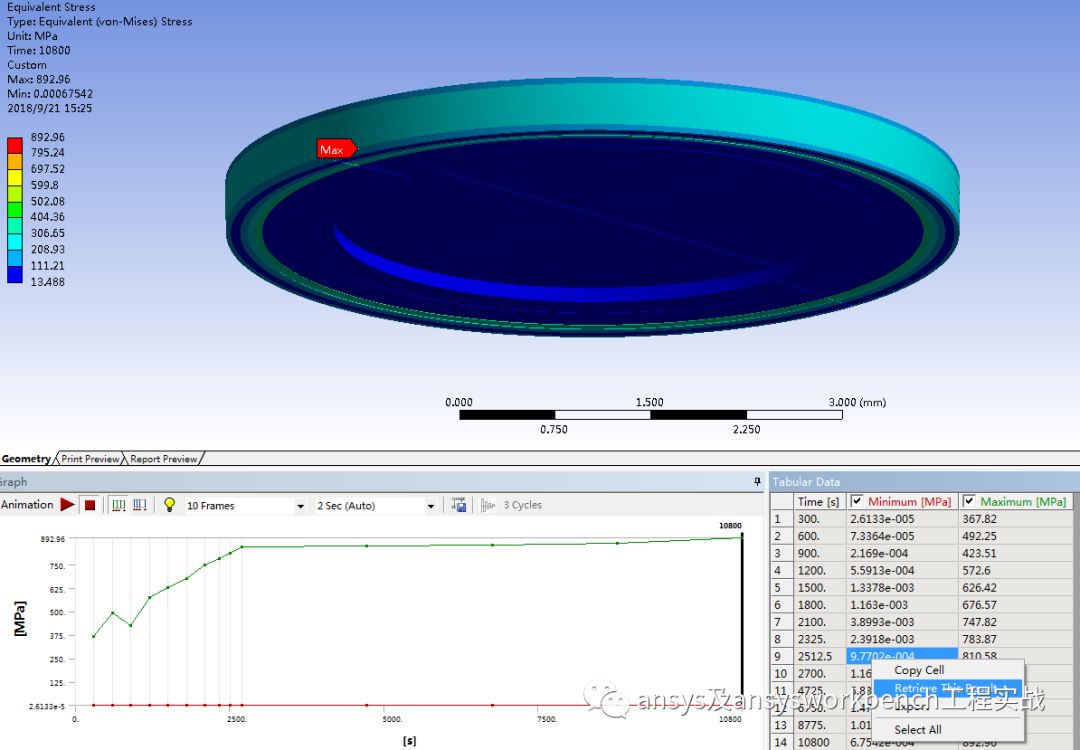

另类操作：如图选中对应时间点，右键- Retrieve This Result , 云图即显示关心时间点的结果。

特别提醒： 两种方法联合使用，即可显示某瞬态时间点，某部件的有限元云图。
