Ansys Workbench高效操作：十大技巧揭秘

1、结果文件导出stl文件，可以用spacecliam进行修改成实体，对于拓扑优化或者分步分析后的几何变形体有一定的参考。

2、F2健重命名和分组，通过shift和ctrl可以多个一起重命名，选择按住键盘上的a-z健可以迅速定位到开头字母。

3、go to的使用，可以方便的选择你要选择的东西

4、contact中的body view使用，可以通过contact view选择接触面，查看接触部分。

5、爆炸图显示，可以方便的选择不同的part。

6、drag and drop`，可以拖动选定的contact中的接触到solution中进行输出，就不用单独点击分析内容。

7、select all highlighted steps，选中后可以一起定义时间步。

8、选择工具栏的应用：如选择相同（小于、大于）尺寸的线、面、体等。

9、slice，通过slice可以产看剖切面的状态。

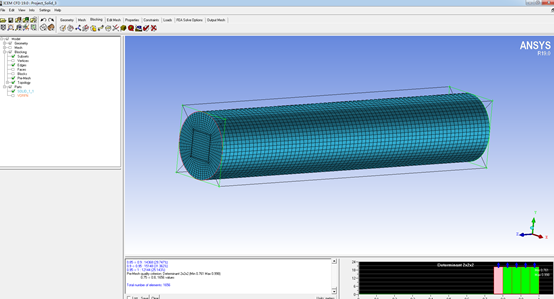

10、multizon的网格划分，一般选择multizon可以得到较高质量的网格划分。并且可以通过设置进入到icem中划分。
