ANSYS Mesh进阶:BOI控制技巧揭秘

本文简单介绍在ANSYS Mesh中使用BOI实现局部网格逐级加密。


BOI(Body of Influenct)是一种非常方便的控制网格尺寸分布的方法,尤其是在尺度相差较大的几何模型中,采用逐级加密的方式有利于缓解网格尺寸突变引起的各种问题。

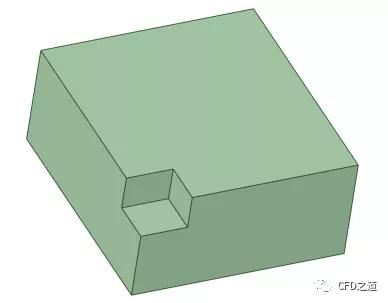

原始几何模型如图所示。





创建两个BOI几何区域。

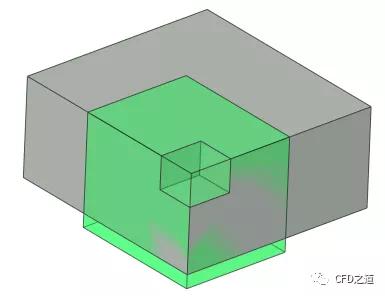

  • 第一个BOI几何BOI1如图所示,将需要加密的区域包裹起来


  • 第二个BOI几何BOI2如图所示,包裹范围包含前面的BOI1

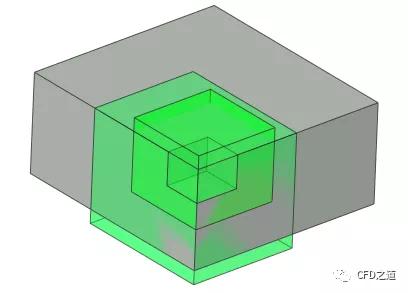

  全部几何模型如图所示。

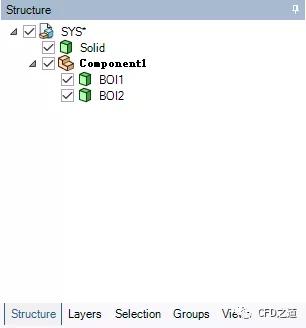

  模型树如图所示。建议将BOI区域放置在新建的组件中,便于控制。




进入到ANSYS Mesh中。


  • 指定原始几何全局体尺寸为2 mm,如下图所示


  • 如下图所示,插入Body Sizing,指定类型为Body of Influence,指定外部BOI区域网格尺寸为1 mm

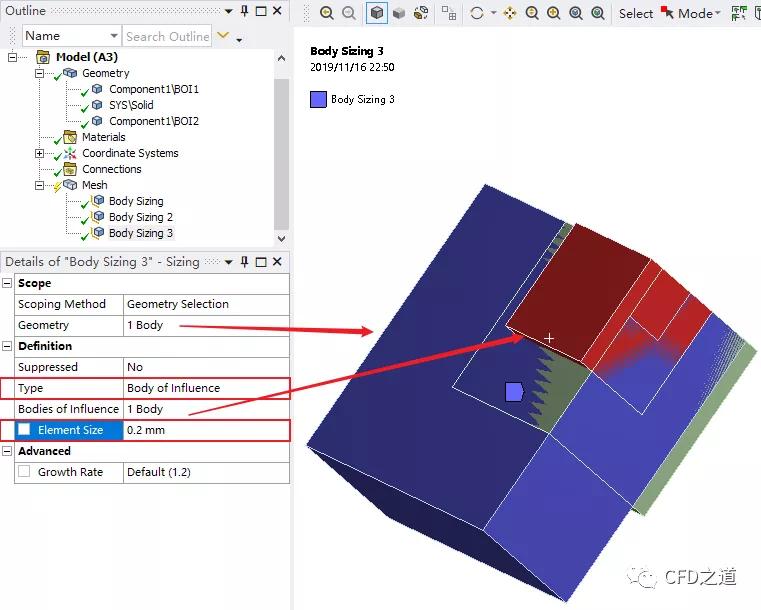

  • 指定内部BOI区域网格尺寸为0.2 mm

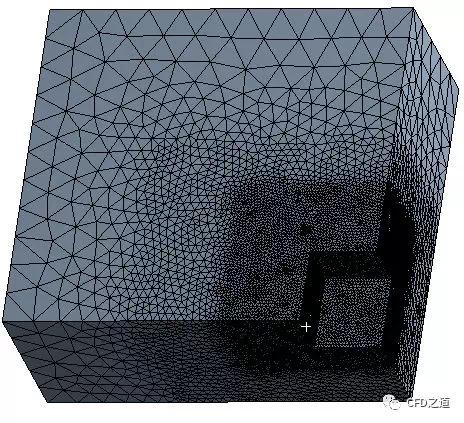

  • 生成计算网格如下图所示。从图中可以看出网格存在两级加密。


注:方法操作较为简单,但是总觉得将几何处理与网格生成放在两个不同的模块中,操作起来难受至极,尤其是Workbench中的各种模块切换卡得要死的情况下。
