ANSYS Meshing全局控制技巧

01 研究背景

ANSYS Meshing 网格划分可以分为全局控制和局部控制。局部控制的优先级高于全局控制。当划分对象缺少局部控制时，软件会执行全局控制。

02 全局控制

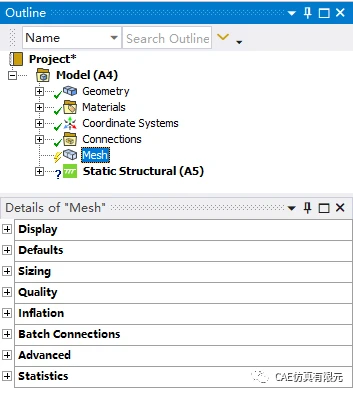

  点击Mesh，可以看到全局控制主要有8个类别。

03 Diaplay

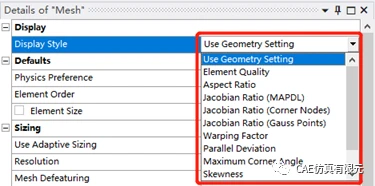

   网格显示风格。可以显示网格，也可以显示网格质量(不同划分质量的网格显示为不同颜色)。

04 Defaults

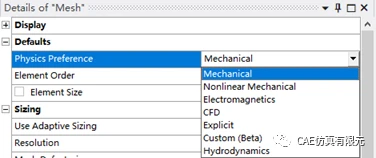

   根据不同的分析类型(对应不同的求解器)，用户选择不同的物理场。比如通用结构选择 Mechanical，非线性通用结构选择 Nonlinear Mechanical，流体选择 CFD，显式动力学选择 Explicit，等等。

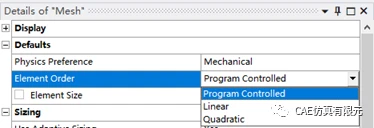

   选择单元的阶数，通用结构一般选择为二阶，电磁一般选择为二阶，流体一般选择为一阶，显式动力学一般选择为一阶。

05 Sizing

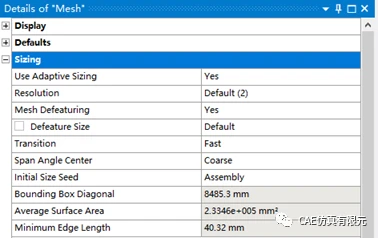

   当 Use Adaptive Sizing 为 Yes 时, 如下。关于 Defeature 有两个选项，小于 Defeature Size 的网格会被合并到附近的大网格。

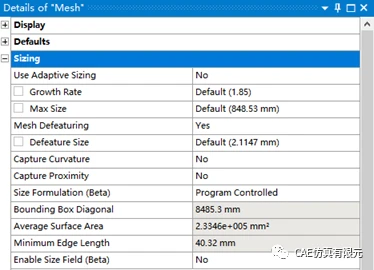

   当 Use Adaptive Sizing 为 No 时, 如下。Growth Rate 控制相邻网格的大小比例。

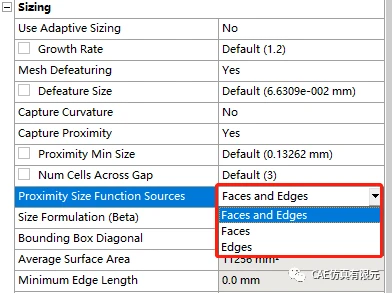

   Curvature 控制曲边上的网格，Proximity 控制窄边上的网格。

06 Quality

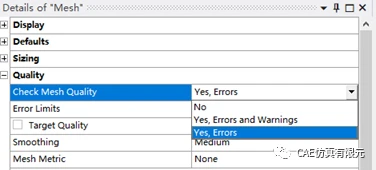

   设置网格划分之后的消息提醒，Errors表示划分失败。

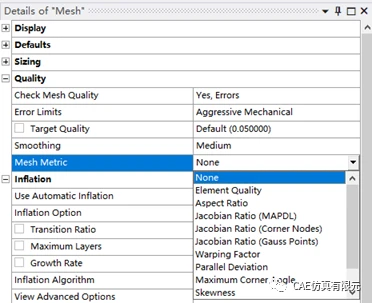

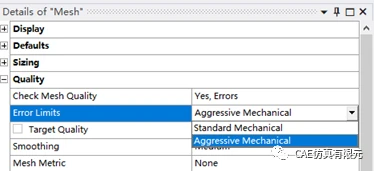

   设置Error的判定标准，Aggressive Mechanical 更为严厉。

   检查网格质量。

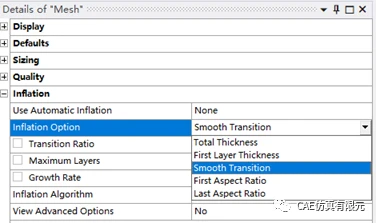

07 Inflation

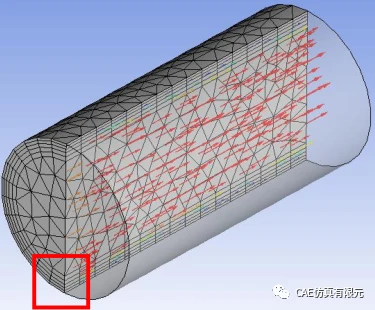

   一般情况下，流体网格才会需要边界层。

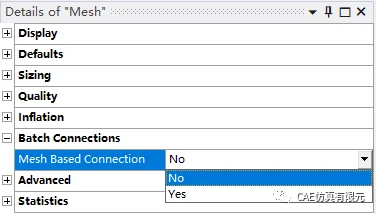

08 Batch Connections

   实现壳单元和梁单元的连接。

09 Advanced

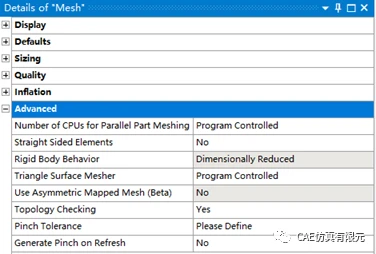

   在电磁分析中，Straight Sided Elements设置为Yes。

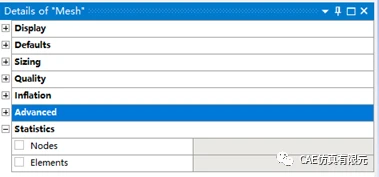

10 Statistics

   统计网格中的节点总数和单元总数。

11 补遗

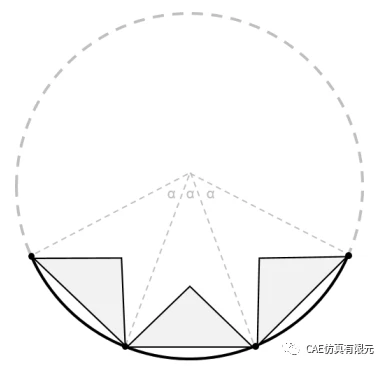

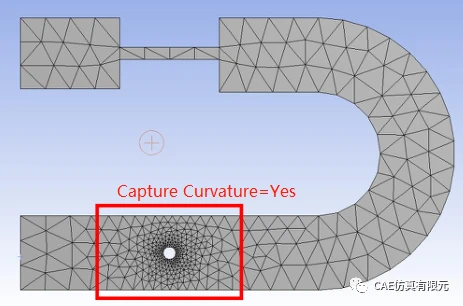

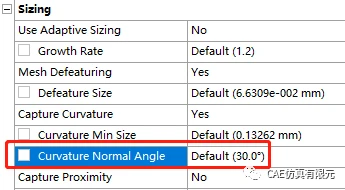

   曲率法向角。

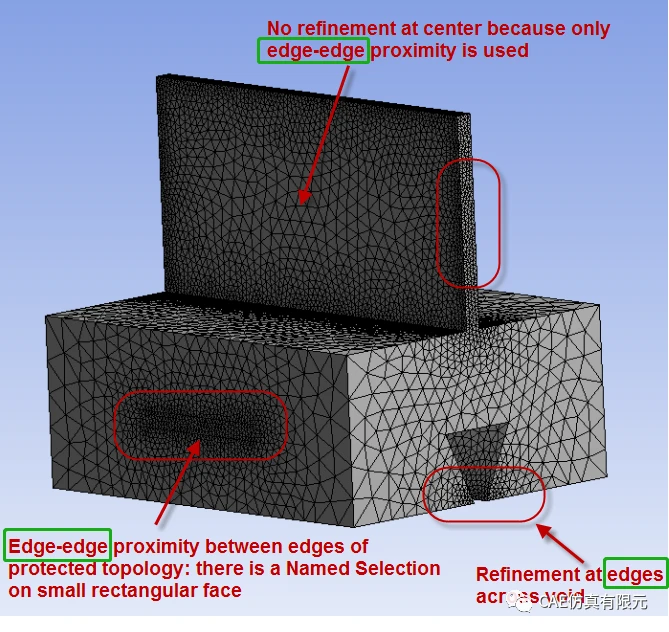

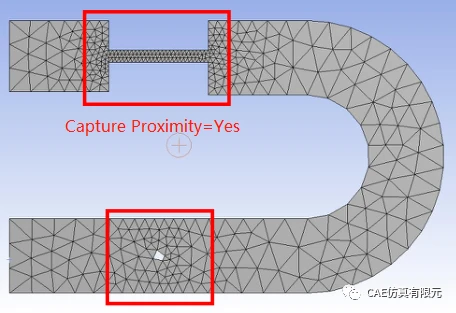

   邻近源。

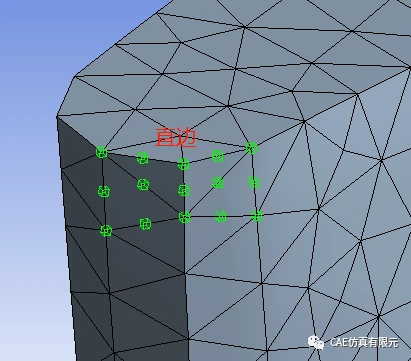

   直边单元。
