ANSYS Meshing中Face Meshing的详细解析

01 研究背景

面壳的网格划分主要有两种方法,Free(自由)和Mapped(映射)。使用映射方法会画出纯四边形网格,如果这种方法用在扫掠的源面上,最终就会生成六面体网格。所以无论对面壳还是实体,Mapped(映射)都是很重要的。


02 几何模型

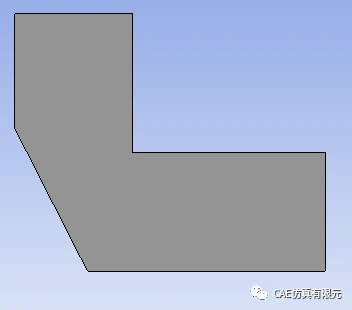

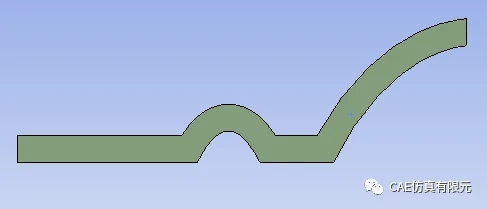

  面壳模型如下图所示。



   面

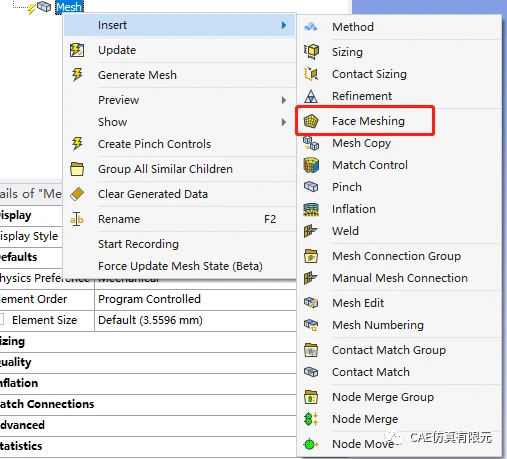

03 Face Meshing



   Face Meshing



   划分一

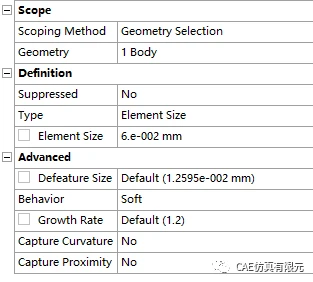

   网格尺寸如下。



   尺寸

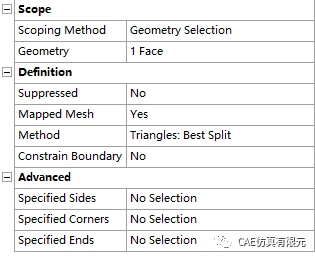

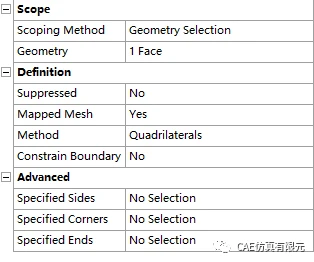

   划分方法如下。



   划分方法

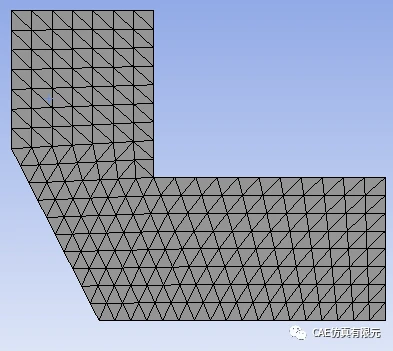

   生成网格如下。



   网格



   划分二

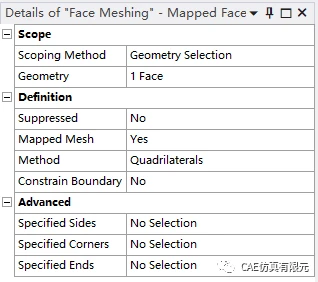

   网格尺寸不变,划分方法如下。



   划分方法

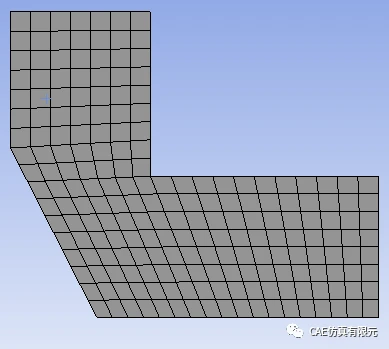

   生成网格如下。



   网格网格



   划分三

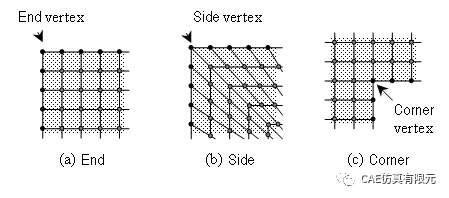

   Sides,Corners,Ends详解。



   高级属性




   高级属性

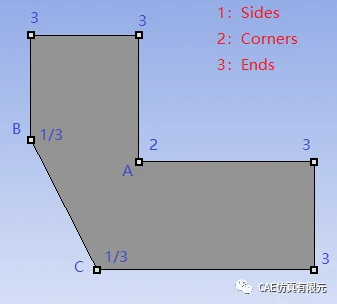

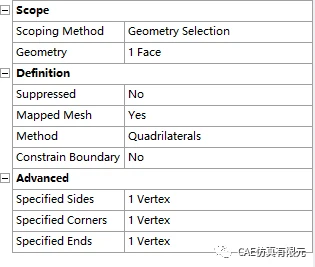

   网格尺寸不变,划分方法如下,A为Corner,B为End,C为Side。



   高级属性

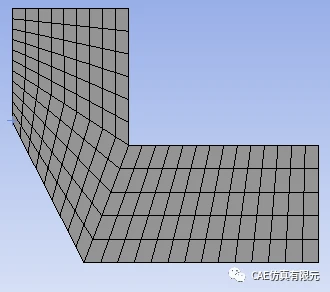

   生成网格如下。



   网格

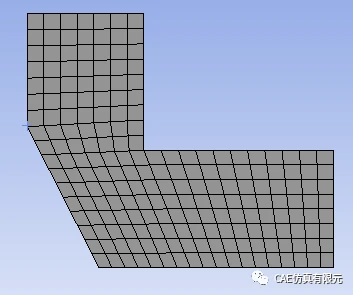

   网格尺寸不变,划分方法如下,A为Corner,C为End,B为Side。生成网格如下。



   网格



  综上可知。两边夹角大于180°的点一般可以设置为 Corner,两边夹角小于180°的点一般可以设置为 Side 或者 End。Corner点会连接两条网格线(忽略边线),Side点会连接一条网格线,End点不连接网格线。

04 Face Meshing

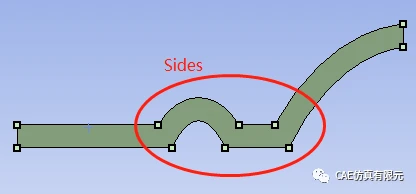

   面壳模型如下图所示。



   面

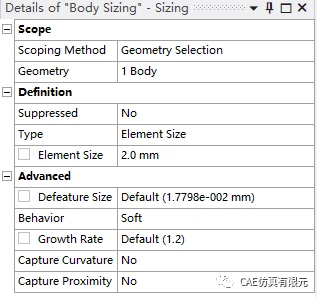

   网格尺寸如下。



   网格尺寸



   划分方法如下。



   划分方法



   生成网格如下。



   网格

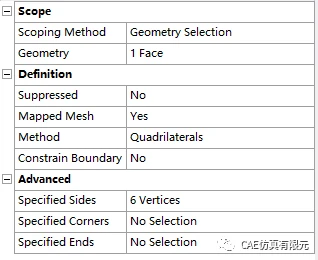

   网格尺寸不变,划分方法如下。



   高级属性




   高级属性

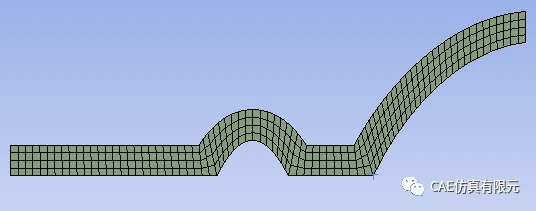

   生成网格如下,全四边形网格。



   网格



   Corner点会连接两条网格线(忽略边线),Side点会连接一条网格线,End点不连接网格线。但和上一个案例不一样,此案例两边夹角大于或小于180°的点都设置为Side。



05 总结

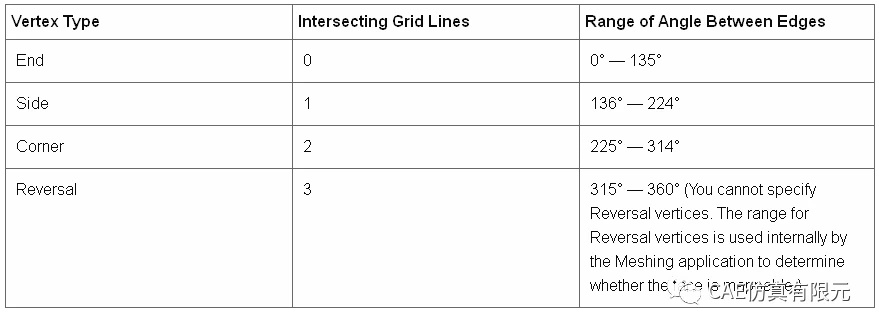

   查看官方文档, Sides,Corners,Ends 的建议如下。







   夹角只有 Sides,Corners,Ends类型的一个重要参考,具体问题还是要具体判断。最重要的一点要牢记:Corner点会连接两条网格线(忽略边线),Side点会连接一条网格线,End点不连接网格线。


免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
