1 概述
ANSYS作为通用有限元仿真计算软件应用非常普遍，其强大的参数化功能更是使得ANSYS的使用方便很多。在计算过程中，通常需要对计算结果进行统计，ANSYS计算的模型大多时候节点单元数目很多，结果数据也很多，因此在GUI界面的查询操作不太方便，工作量太大，而且结果不好记录。而且很多时候需要借助第三方软件比如MATLAB等数据处理软件对结果进行处理，此情况下需要ANSYS能够将计算结果输出到文件中，再通过对结果文件进行处理得到想要的结果。
APDL不仅在参数化建模、加载和求解有很大的发挥，在后处理时同样有发挥。本次借助APDL编写后处理命令流，将需要的计算结果以设置好的格式输出为txt文件。
2 应用
将编写好的前处理和求解APDL命令流在ANSYS里面运行，命令流文件如图1所示，该段命令流为两根梁的求解计算，如图2所示。

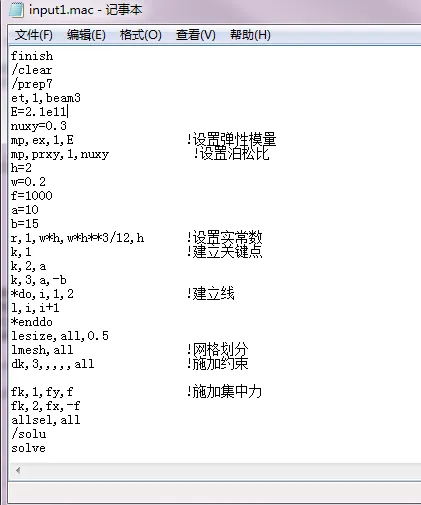

图1 前处理与求解APDL命令流

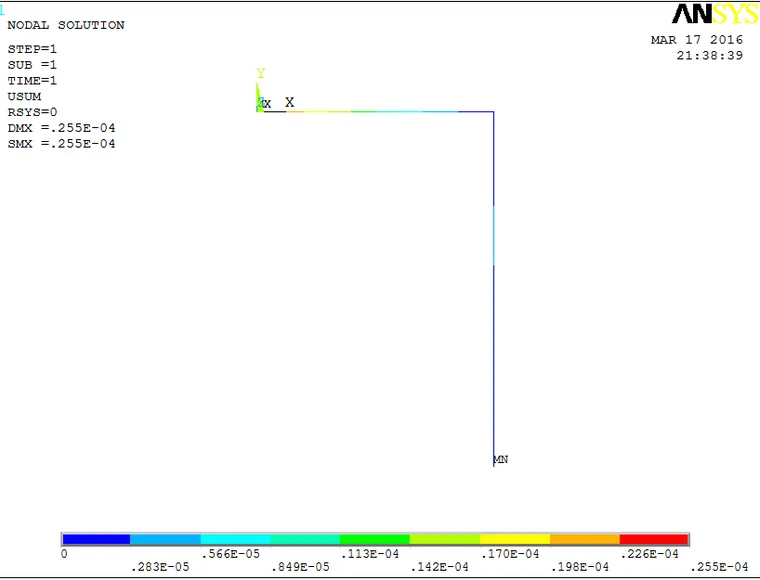

图2 模型
首先将所有节点的坐标位置输出，命令流如图3所示。

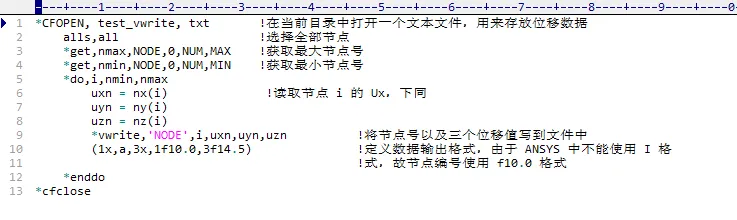

图3 输出节点位移APDL命令流

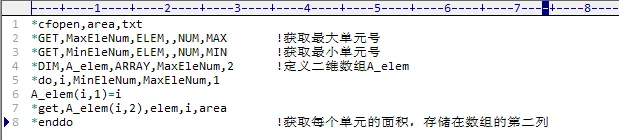

ANSYS还可以将结果保存为数组，如图4所示，数组可以仿照图3的循环部分输出，数组中的数据可以继续在ANSYS里面反复调用。
图4 输出数组
同样的，其他的结果参数也可以输出。如图5所示，为节点应力结果的输出。

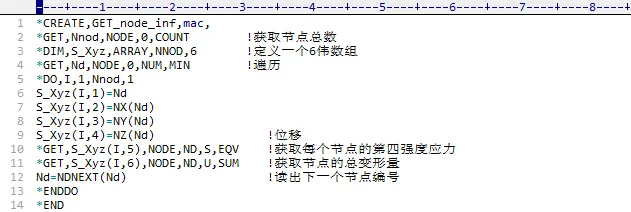

图5 APDL获取其他的结果
基本思路是通过循环语句获取所有节点的参量，保存成数组，也可以不保存，然后新建一个文件用于输出节点的参量，主要的命令是*CREATE和*GET。
