对体和面来说，ANSYS默认的结果输出格式是云图格式，而ANSYS是无法直接保存云图文件，需要使用者自行操作导出图片格式文件，本文简要讲述导出云图图片的几种方法。

查看详情

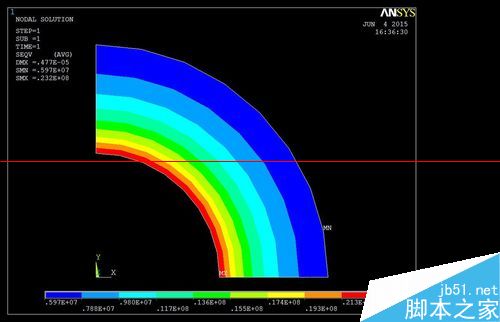

1、打开ANSYS软件，并进行建模分析，绘制出云图，准备输出云图图片文件。

2、图片输出方法一：redirect plots方法，该方法可以输出，菜单路径：plotctrls>redirect plots>to jpeg files ,to tiff files, to png files

3、打开redirect plots to jpeg files窗口，设置如图所示，即可拷贝出清洗的白色背景图片。

4、redirect plots方法还提供了几种方法，但是非专业领域的人士一般都用不到，在此不做介绍，仅介绍上述常用的几种图片格式。该方法输出的几种图片格式的清晰度都相差不大，比较清晰适合于大多数场合使用。由于网页限制，仅上传了一种格式的图片。

5、图片输出方法二：Hard copy，菜单路径：plotctrls>hard copy>to file  ,to printer，这个方法提供两种方式，一种是直接输出到打印机端（也支持虚拟打印机），另一种是直接拷贝的文件。先介绍输出到打印机端：

6、选择to printer，弹出打印窗口，选择打印机。在此如果选择纸质打印机，则打印机端口立即打印出屏幕方框中显示的图片，跟虚拟打印机保存的图片相同。

7、如果选择虚拟打印机，则继续弹出虚拟打印机的提示窗口，要求做出操作，在此选择保存。就会保存为PDF格式文件.

8、本文上传截图如下。

9、图片输出方法二：Hard copy，菜单路径：plotctrls>hard copy>to file  ,to printer，再介绍输出到文件：

10、选择to file，弹出窗口graphics hard copy，选择自己需要的文件格式，及图片形式。

11、reverse video根据自身需要是选择白底还是黑底的图片，勾选则为白底，如下图。该方法的缺点在于是把ANSYS的图形区域全部拷贝下来，而不是像前一种方法只拷贝方框区域中的信息。

12、图片输出方法三：capture，菜单路径：plotctrls>capture imagine，方法跟Hard copy方法相同，只是操作方法不一样而已。
