ansys平面栅格作图该怎么完成?

GPT4.0+Midjourney绘画+国内大模型 会员永久免费使用！
【 如果你想靠AI翻身，你先需要一个靠谱的工具！ 】

该经验为大家分享一篇ansys如何在平面栅格作图的教程。

查看详情

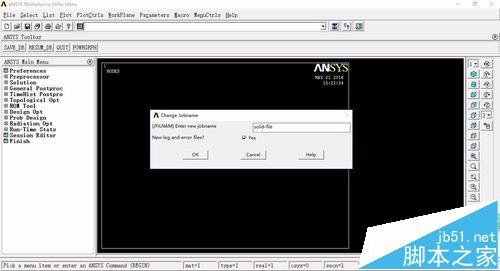

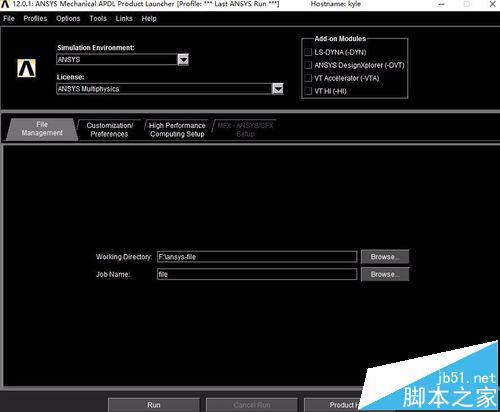

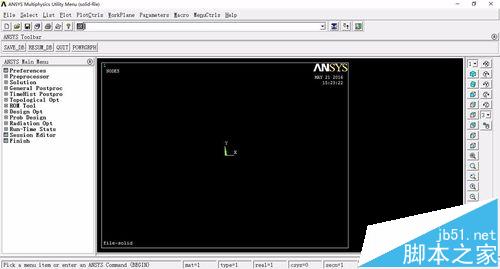

1、首先，双击打开ansys12.0软件，默认路径、名称点击run。然后定义文件名Utility Menu>File>Change Jobname，弹出对话框后，输入file-1，点击YES，然后点击OK，如下图所示。定义分析标题 Utility  Menu>File>Change  Title，弹出对话框，我们可以输入solid，点击OK即可完成定义分析标题，可右键第一项刷新。

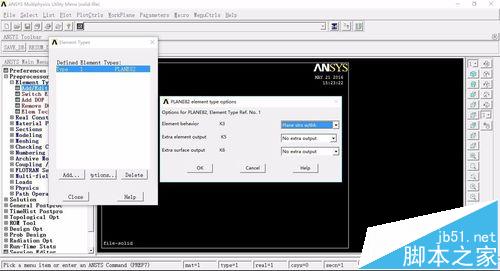

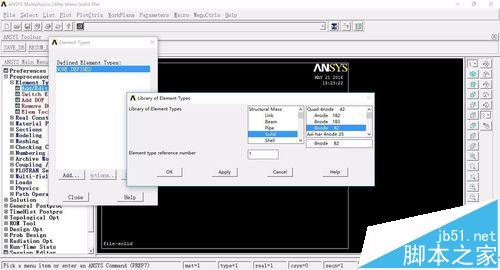

2、定义菜单类型，Main Menu>Preprocessor>Element Type>Add/Edit/Delete，设置选项在Structual solid选择输入8node82，然后options，选择如下图所示的，就分别点击OK和close退出。

3、定义实常数，Main Menu>Preprocessor>Real Constant>Add/Edit/Delete，点击add选择第二步的plane82，然后OK弹出real constant的对话框，输入厚度0.125，点击OK完成。

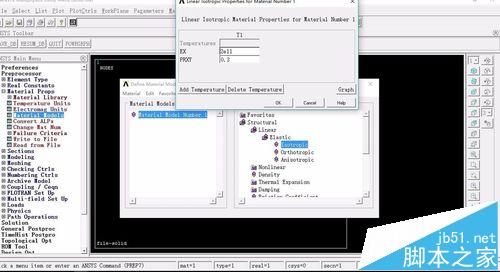

4、定义材料属性，Main Menu>Preprocessor>Material Props>material Models,设置弹性模量为2e11，泊松比为0.3，点击ok。如下图所示。

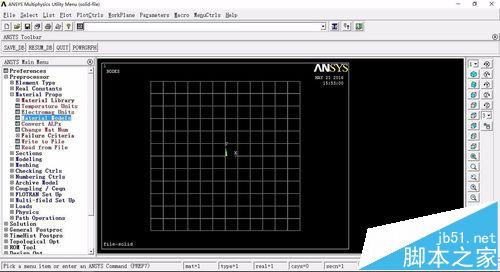

5、在创建几何体之前，选择菜单utility menu--workplane--wp settings。然后再utility menu--workplane--display working plane，显示平面栅格。

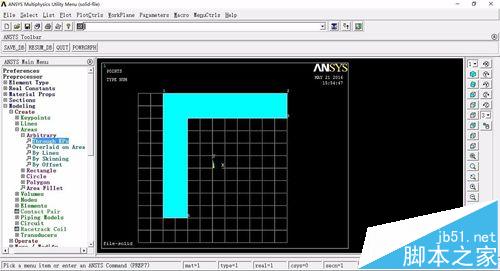

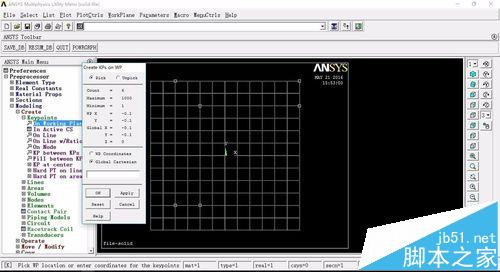

6、Main Menu>Preprocessor>modleing>create>keypoints--on working plane，在栅格图中选择关键点，接着生成面：Main Menu>Preprocessor>modleing>create>areas>arbitrary--through KPS，依次选择点。
