ANSYS低频软件疑难解答汇总

1如何实现磁钢梯形充磁



问题描述:如何实现磁钢梯形充磁?



解决办法:

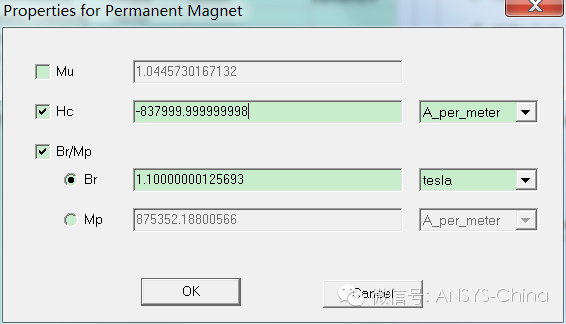

第一步:正常定义剩磁和矫顽力



第二步:用一个pwl函数,改变方向定义

函数为:-837999.999999998*pwl_periodic($aaa,3*phi/pi*180)



其中,dataset的定义为:



第三步,充磁设置完成,正常计算



观察效果





2Maxwell 3D如何设置一键有限元电机模型轴向全长度?




问题描述:Maxwell 3D中,当RMxprt中设置为直槽(skew=0),一键有限元生成的电机模型轴向全长度默认为1/2 half长度,如何修改为全模型且保证计算结果正确?

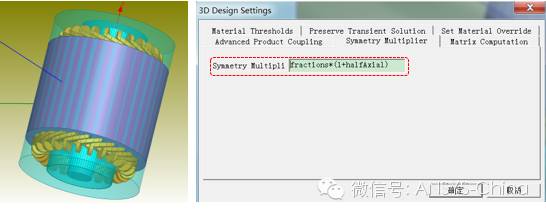

RMxprt在自动脚本运行中设置了一个内部变量halfAxial,直槽电机默认设置为1,斜槽电机默认设置为0,如下图。


解决办法:直接修改此变量halfAxial参数=0



操作:


点击RMxprt一键有限元生成的电机模型的Design name,在下方的Properties属性框找到halfAxial,将默认值1修改为0,回车。

软件自动显示全模型,且模型激励和边界条件会自动修改,无需人工修改,可以直接运行求解。




3RMxprtV2014一键生成Maxwell3D模型涡流损耗计算问题


问题描述:RMxprt V2014一键生成Maxwell3D模型,对生成的模型永磁材料等添加电导率,无法设置涡流效应。但是,直接通过Maxwell3D建模时,给各种材料添加电导率,都可以设置涡流效应。


解决办法:为了通过软件conduction path检查问题,RMxprt产生的Maxwell 3D模型,默认设置了比较高的门槛电导率(2500000),这是因为大部分的铁心材料的电导率都低于此门槛电导率。如果用户要计算的涡流材料的电导率低于此电导率则需要修改门槛电导率使该材料作为导体来处理。门槛电导率可在Design Setting中设置。




通过Maxwell3D建模并设置材料电导率,软件可以设置涡流效应





RMxprt输出Maxwell3D模型并修改材料的电导率,软件无法设置涡流效应




单击“Maxwell->Design settings->Material Thresholds”将Insulator/Conductor由默认的2500000降低为0.


修改需要计算材料的电导率,软件可正常设置涡流效应



4如何在MaxwellV2015中设置磁滞材料?


问题描述:Maxwell V2015相对于V2014对磁滞材料建模功能进行了功能提升




通过Maxwell3D建模并设置材料电导率,软件可以设置涡流效应



将材料的铁芯损耗类型选择为“HysterisisModel”




输入材料的内禀矫顽力“Hci”




输入材料的损耗系数“Kc”

Maxwell V 2015磁滞材料支持叠压磁滞材料工程师可在材料定义窗口选择“Composition->Lamination”,可选择叠压系数“Stacking Factor”,以及叠压方向“Stacking Direction”。




5如何添加Maxwell自带硅钢片材料库?


问题描述:在RMxprt中设计电机时,可选择Maxwell自带的材料


解决办法:


  • 点击菜单 Project>Insert RMxprt Design
  • 点击菜单 Tools>Configure Libraries
  • 在弹出的Configure Design Libraries窗口中,点击OK
  • 将Rmxprt传递到右边窗口,勾选“Save as Default”,点击OK即可
