草图环境个性化设置教程

引言:

几乎每个软件都会有自己的设置选项(Options),CATIA也不例外,通过工具(Tools)菜单——选项(Options)可以自定义CATIA的默认设置。本文主要讲解选项中的草图sketcher卡片的内容。

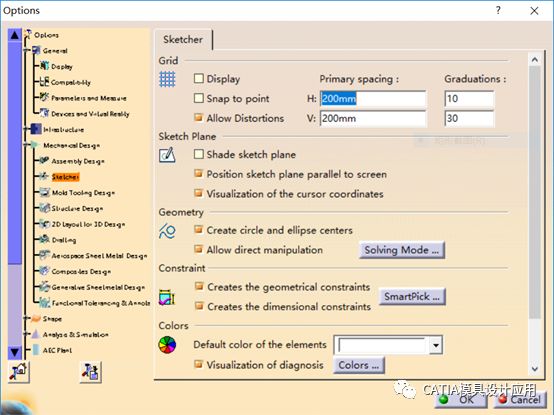

草图选项卡分为如下6组内容:

1、网格Grid

2、草图平面Sketch Plan

3、几何Geometry

4、约束Constraint

5、颜色colors

6、更新Update




1、网格Grid




A、网格显示( Display):选中该项,默认进入草图时显示网格

B、网格捕捉( Snap to point):选中该项,默认进入草图时,进行网格捕捉,定义草绘是否从网格点开始或结束

C、允许不等距设置( Allow Distortions ):选中该项,允许 V 方向网格线不等于 H 方向,此时H和V方向的主网格线(Primary spacing)和刻度(Graduations)可以单独设置

D、主网格线( Primary Spacing):此处数值代表主网格线距离。主网格线以实线显示。

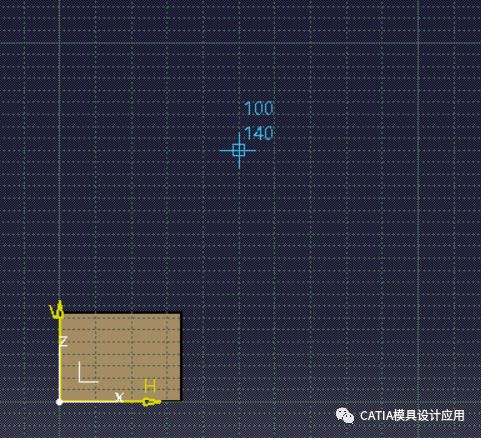

E、刻度( Graduations):此处数值代表主网格线之间网格数,可将主网格线划分为若干等份,以虚线显示。捕捉网格时,将捕捉虚线交点。




2、草图平面SketchPlan

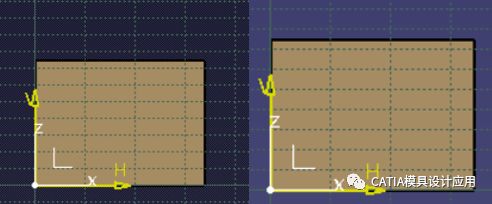

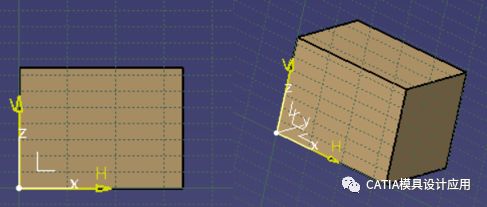

A、草绘平面渲染( Shade Sketch Plane):选中后将会对草图平面进行深色渲染。



B、进入草图时将草绘平面平行于屏幕( Position sketch plane parallel to screen):选中该选项,默认进入草图时将草图所在平面平行于屏幕。

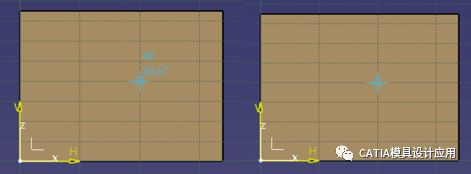

C、显示光标坐标(Visualization of the cursor coordinates):选中该选项,默认显示光标坐标。



3、几何Geometry



A、创建圆和椭圆的中心( Create circle and ellipse centers):选中将默认创建圆形和椭圆形的中心点。

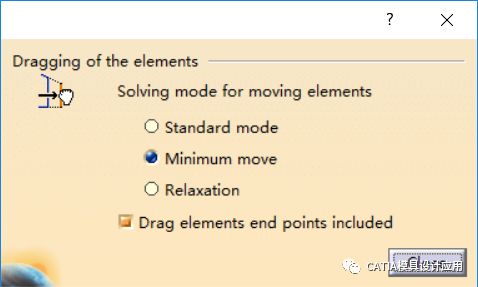

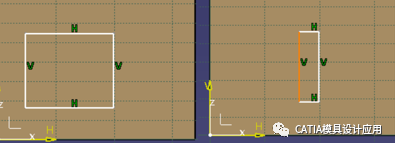

B、允许直接拖动( Allow Direct Manipulation ):选中可以直接拖动草图轮廓等,拖动模式有三种:



标准模式(Standard mode):保持原有约束移动尽可能多的元素。




最小移动(minimum move):保持原有约束移动尽可能少的元素,推荐选中该种模式。

放松模式(Relaxation):以最小能耗模式移动元素,本例中与标准模式一致。

另外,在拖拽元素(Dragging of theelements)选项卡中有一个复选框,同时拖动元素的端点(Drag elements end Points included),默认选中。




4、约束Constraint

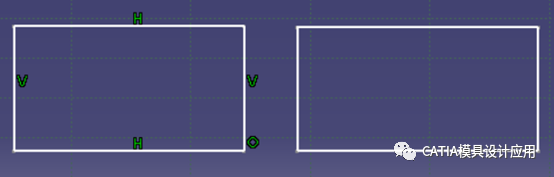

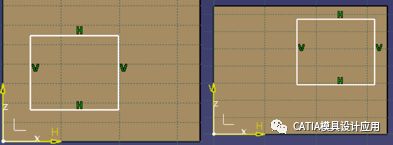

A、创建几何约束( Creates the geometrical Constraint )。选中此方式表示产生使用智能捕捉得到的约束。创建两个矩形,左侧打开该选项,默认加了垂直和竖直等约束,右侧关闭该选项,则未加约束。

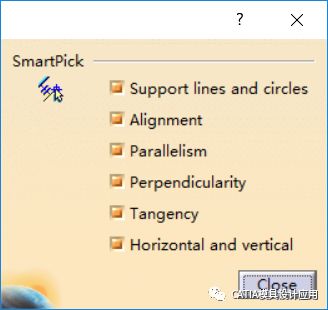

那么,默认添加哪些约束呢?可以在智能捕捉(smartpick)卡片中设置。



支持直线和圆(Support lines and circles)

定位(Alignment )

平行(Parallelism)

垂直 (perpendicularity)

相切( andtangency )

水平和竖直( Horizontal and vertical



B、创建尺寸约束(Creates the dimensional Constraint)。选中此方式表示产生在工具栏中键入的数值的相关尺寸,用于控制草图工具中的尺寸约束(Dimensional constraints)的激活状态。

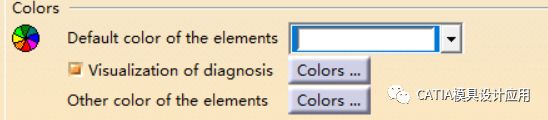

5、颜色colors


A、  缺省元素颜色( Default color of the elements ):可选择所需颜色,默认为白色。

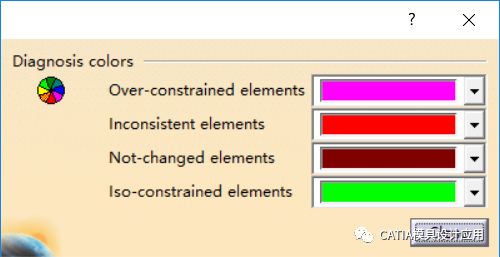

B、 诊断颜色可视( Visualization of diagnostic):选中此标签,点击颜色(Colors⋯)标签出现以下设置:

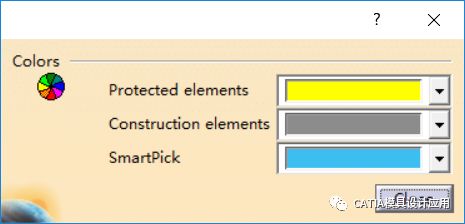

C、 其他元素颜色( Other color of the elements )标签后面的( Colors⋯)标签出现以下设置:



6、更新Update

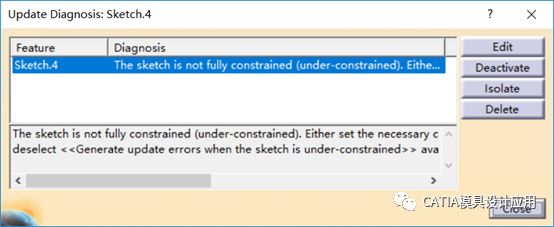

在草图处于非完全约束的状态下产生更新错误(Generate updateerrors when the sketch is under-constrained),生生的错误如下:




免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
