SOLIDWORKS零件合并技巧与步骤

在实际设计过程中，有时候需要对已经装配好的文件进行合并，比如特别是分析的时候，为了简化模型，通常需要合并一些零件，那么在SOLIDWORKS中的装配体中如何来合并零件呢？一起来看看连接重组的用法吧。连接重组允许在装配体中，将两个或更多的零件连接重组以生成一个新零件。连接重组操作会移除伸入彼此空间的曲面，并且将零件实体合并为一个单一实体。

步骤如下：

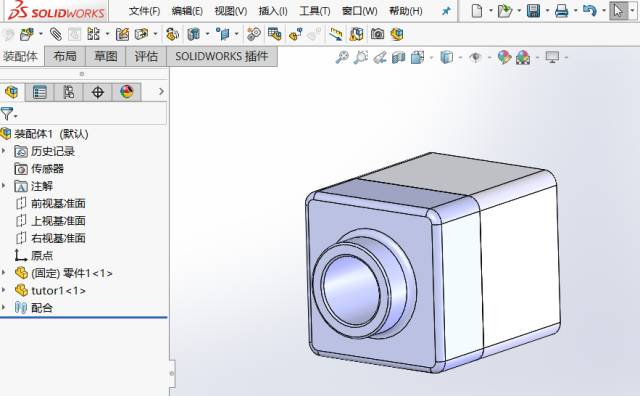

1、生成您想要连接重组的零件，然后生成一个包含这些零件的装配体。保存装配体。如下图所示：

2、在装配体中插入新的零件：

在新零件中，一草图在所选基准面上打开。单击插入 > 零部件 > 新零件，在 FeatureManager 设计树中，用右键单击新零件名称，选取
重新命名零件，然后将新零件重新命名。如下图所示：

3、单击插入 > 特征 > 连接重组。

在连接重组 PropertyManager 中进行选择并设定选项。单击确定以生成连接重组的零件。 如下图所示：

新零件出现在 FeatureManager 设计树中。 零件包含

连接重组特征。如下图所示：

注：连接重组零件与原来的零件和装配体完全相关联。如果对原来的零件进行任何更改，则此更改也会反映在连接重组零件中。如果零件在装配体中相对于其它零组件移动，连接重组零件也会改变。
