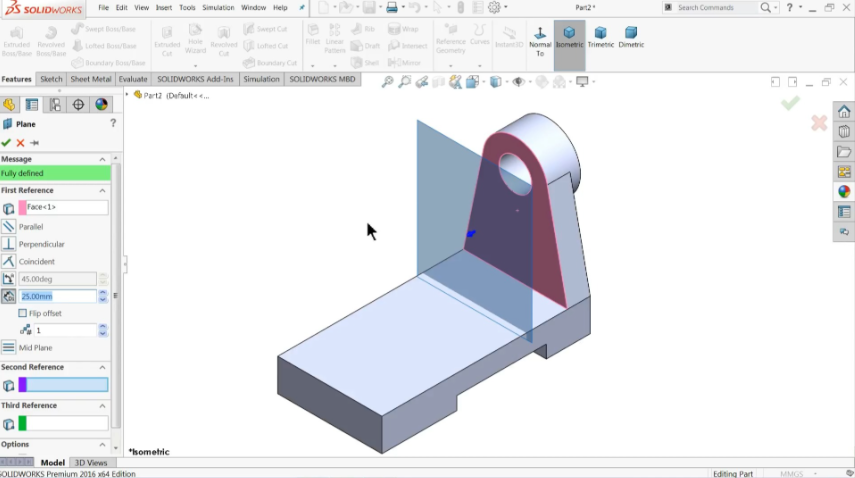

SolidWorks零基础建模完整操作流程与步骤

核心逻辑：草图（2D）→特征（3D）→零件→装配→工程图 鼠标操作必记：

• 按住鼠标中键：旋转模型
• Shift + 中键：平移视图
• 滚动中键：缩放视图

一、新建文件与基础设置

1. Ctrl+N新建，选择【零件】，确定
2. 设置单位：MMGS（毫米、克、秒），国标 GB 模板，避免尺寸出错
3. 左侧设计树 3 个基准面：前视、上视、右视，草图必须画在基准面 / 实体平面上

二、第一步：画草图（建模根基）

1. 选中【前视基准面】→右键【正视于】，让平面正对屏幕
2. 点击【草图绘制】进入草图环境（界面变蓝色）
3. 草图常用工具：矩形、圆、直线、中心线、智能尺寸
4. 两大约束（新手最容易踩坑） 尺寸约束：智能尺寸，输入长宽高直径 几何约束：水平、垂直、重合、同心、相切、对称

✅草图完全定义 = 线条黑色；蓝色 = 欠定义（会乱跑）；红色 = 过定义（冲突报错） 尽量让草图轮廓封闭，拉伸实体必须封闭轮廓SolidWorks

1. 画完点右上角【退出草图】

新手练习案例：画一个 100×60 矩形

1. 前视基准面，草图绘制
2. 边角矩形，从原点开始拉一个矩形
3. 智能尺寸：长 100，宽 60 →线条变黑，完全定义
4. 退出草图

三、第二步：特征命令（2D 草图变 3D 实体）

5 个必学基础特征，覆盖 80% 普通零件

1. 拉伸凸台 / 基体（加料） 把封闭草图垂直拉伸成实体。 操作：选中草图→特征→拉伸凸台，输入深度，确定。 例：上面 100×60 草图，拉伸深度 30，得到长方体方块
2. 拉伸切除（减料） 挖槽、打孔。画封闭草图，拉伸切除，设置切除深度，把材料去掉。
3. 旋转凸台 / 基体 适合轴类、圆盘、回转件。 要点：画半边轮廓 +中心线（旋转轴），旋转 360° 生成实体
4. 圆角 / 倒角 圆角：把尖锐棱角倒圆弧；倒角：棱角切斜角。直接选边线设置数值。
5. 抽壳 挖空实体，保留外壳，设置壳厚，可选择移除面。

进阶常用

• 线性阵列 / 圆周阵列：批量复制孔、齿、结构
• 镜像：对称零件，镜像特征 / 实体
• 异型孔向导：快速打螺纹孔、沉头孔，不用自己画圆

新手原则：简单草图，多用特征，不要一个草图画非常复杂轮廓，后期改图很麻烦SolidWorks

📌完整实操示例：方块带圆孔

1. 前视基准面画 100×60 矩形，退出草图；拉伸凸台深度 30，生成长方块
2. 选中方块上表面，新建草图；画圆，圆心和矩形中心重合，直径 20
3. 退出草图，【拉伸切除】，完全贯穿 →方块中间打通圆孔
4. 选中 4 条竖直边线，圆角 R3，完成零件。

四、学习路线（零基础按顺序学）

1. 第 1‑3 天：熟悉界面，鼠标视图操作，草图绘制 + 约束，做到草图全部完全定义
2. 第 4‑8 天：零件建模，吃透拉伸、切除、旋转、圆角、抽壳、阵列镜像，大量练简单零件（方块、垫块、轴、支座）
3. 第 9‑12 天：装配体：插入零件，配合约束（重合、同心、距离），干涉检查
4. 第 13‑16 天：工程图，生成三视图、剖视、标注尺寸公差粗糙度
5. 拓展：钣金、焊件、简单曲面，仿真（新手后期再碰）

五、新手高频坑点

1. 草图蓝色欠定义，建模后修改尺寸零件变形：草图一定要黑色完全定义
2. 草图没有封闭，拉伸报错实体失败
3. 不使用原点，草图乱飞，后期修改灾难：尽量草图贴合原点
4. 草图画太复杂，一个草图把所有轮廓画完，应当拆分多个草图 + 多个特征
5. 忘记保存，建议随时 Ctrl+S

六、电脑配置参考（零基础学习）

• 系统：Win10/Win11 64 位
• 内存：最低 16G，推荐 32G
• CPU：高主频优先，i5/R5 以上
• 硬盘：固态硬盘 SSD
• 显卡：独立显卡，大型装配优先专业卡；学习简单零件游戏卡也能用SolidWorks

七、练习素材建议

优先练习：垫块、带孔方块、阶梯轴、法兰盘、支座、简单夹具，从简单零件入手，不要一开始就画复杂曲面。
