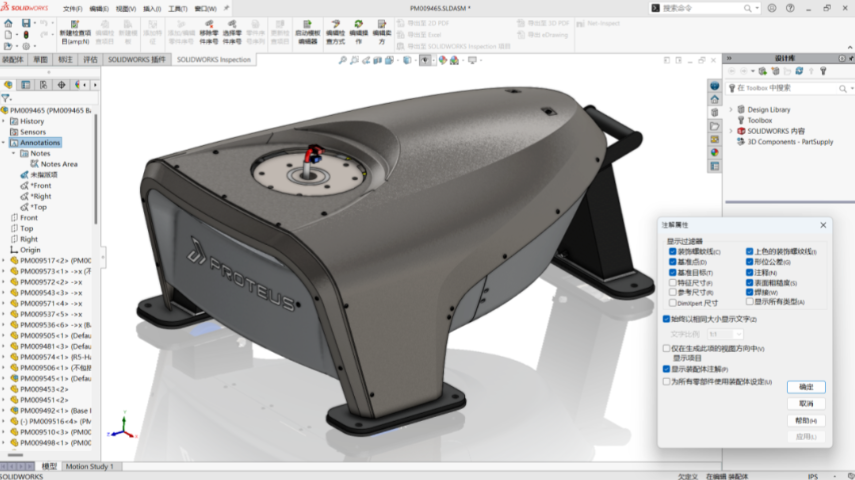

SolidWorks机械产品建模完整流程与实操要点

适合机械设备、非标自动化、零部件、钣金类产品建模，从前期准备到出工程图整套思路。

一、建模前准备

1. 梳理产品结构：拆分总装→子装配→单个零件，不要直接在装配里画零件，避免后期修改混乱。
2. 确定设计意图：哪些尺寸要驱动、哪些需要后期改参数，关键尺寸优先草图约束。
3. 单位统一：模板设置毫米、克、秒，国标模板，提前调好材料属性。

二、零件建模核心步骤

1. 草图阶段（重中之重）
2. 优先选基准平面，草图尽量简单，不要一个草图画全部轮廓。
3. 完全约束草图，避免欠约束导致后期变形；少用固定几何，多用几何关系（重合、平行、同心）。
4. 复杂零件拆分多张草图，不要堆砌线条。
5. 基础特征搭建主体
6. 拉伸：大部分板类、方块零件首选；
7. 旋转：轴类、法兰、回转零件；
8. 扫描：管线、折弯长轨迹零件；
9. 放样：异形过渡壳体；

原则：先主体，后细节。先做大形体，倒角、圆角、孔、螺纹放到最后做。

1. 高级特征按需使用
2. 多实体：适合一体多腔、焊件前期、钣金雏形，善用【组合】【分割】，实体不要无限叠加。
3. 阵列：线性阵列用于重复孔、模组；圆周阵列轮盘类；草图阵列跟随草图点位。
4. 焊件：机架、框架直接用焊件模块，自动生成切割清单。
5. 钣金：薄板机箱、外壳，优先钣金模块，后期直接展开出加工图。

❌新手坑：圆角倒角过早，后续修改特征报错；细小特征放在树的末尾。

三、装配体建模

1. 插入零部件，优先固定底座 / 基准件，其余零件浮动做配合。
2. 配合优先：重合、同轴心、平行、距离，少用高级配合，防止过约束变红。
3. 分层建子装配，不要几百个零件全部堆在总装配；大装配尽量使用轻化模式提升电脑速度。
4. 检查：干涉检查、碰撞检查，提前发现零件互相打架。

四、工程图输出（工厂加工用）

1. 选用国标工程图模板，投影第一视角（国内机械加工）。
2. 投影视图：主视图 + 俯视图 + 左视图，复杂件加局部放大、剖视图。
3. 标注：关键尺寸、公差、形位公差、表面粗糙度；材料、技术要求填写完整。
4. 钣金件：单独输出展开视图。

五、建模好习惯

1. 特征树简洁，命名零件、草图、特征，不要默认 “拉伸 1、拉伸 2”。
2. 经常保存，大装配另存副本；不要直接修改原始版本。
3. 尽量参数化建模，后期改一个关键尺寸，模型自动更新。
4. 不要过度建模：看不见的细小螺纹、圆角，如果加工不要求，可简化，减少卡顿。

六、不同机械产品建模侧重点

• 轴类零件：草图旋转，键槽用拉伸切除，加倒角退刀槽。
• 机架框架：焊件模块，切割清单直接下料。
• 钣金机箱：钣金模块，控制折弯系数，保证展开正确。
• 非标自动化设备：多子装配，大量标准件调用 Toolbox，做好干涉检查。
