克莱因瓶可以说是一个三度空间的莫比乌斯环。绘制起来和莫比乌斯环也有异曲同工之处.一起来绘制一下：

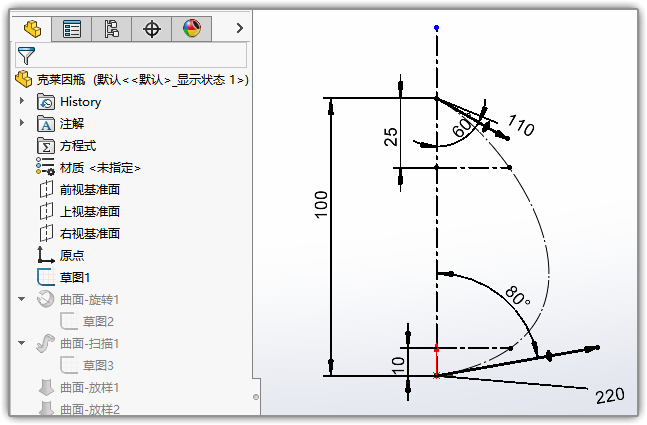

前视面用样条曲线绘制瓶身的轮廓。
.png "SLDWORKS_Tp2J6Jx30g.png")

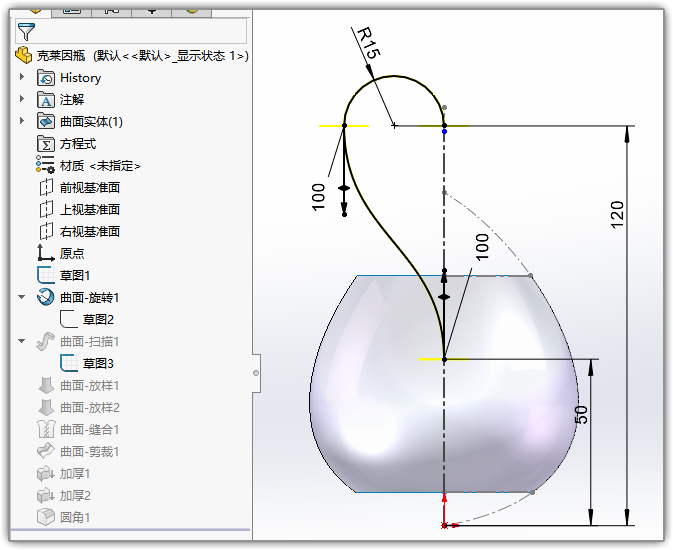

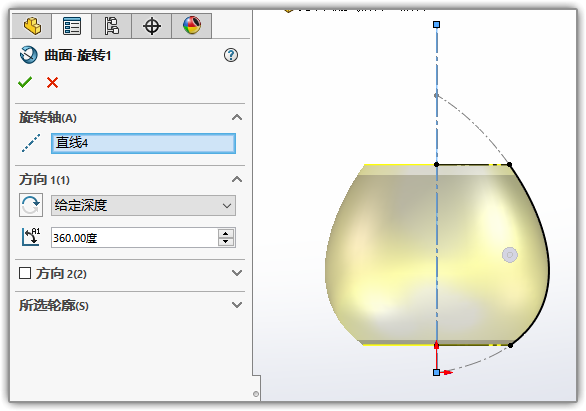

使用大肚子部分的线条做一个旋转曲面。
.png)

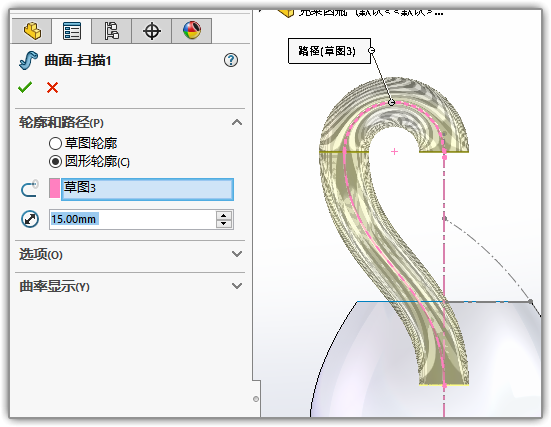

前视面画瓶颈部分的路径线，做扫描曲面。
.png)
.png)

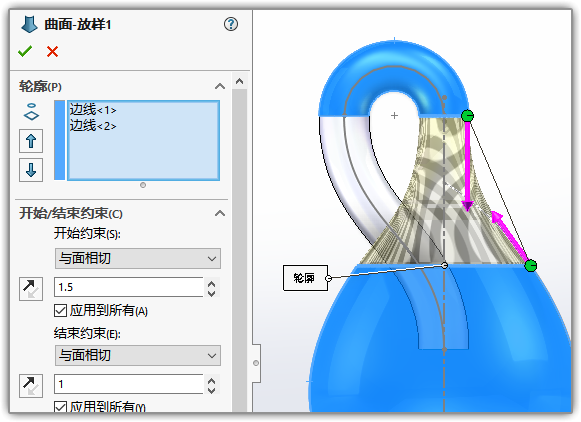

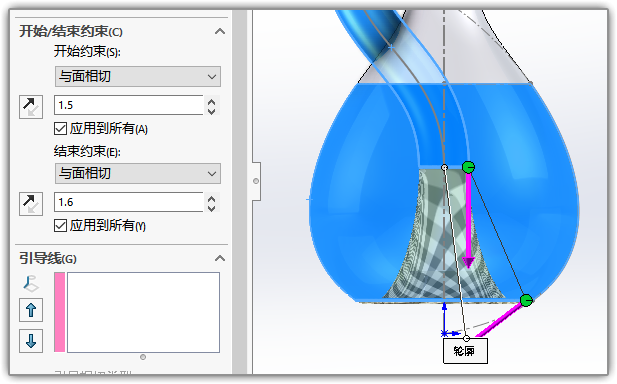

然后用放样曲面分别将上部分和下部分链接就好了。
.png)
.png)

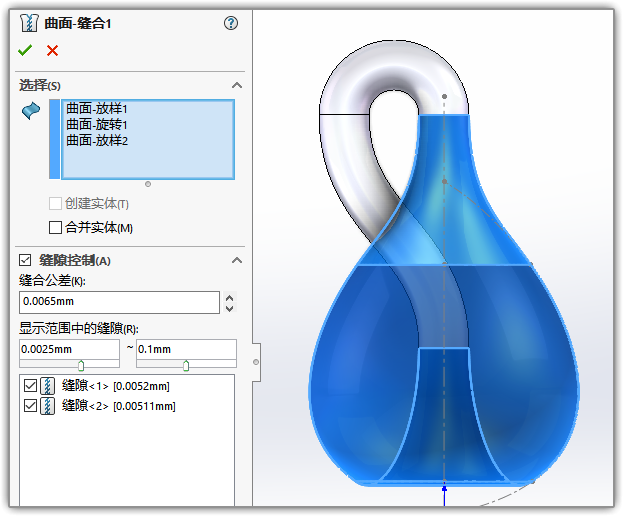

将除了瓶颈部分以外的面缝合起来。（因为加上瓶颈就不能缝合了）
.png)

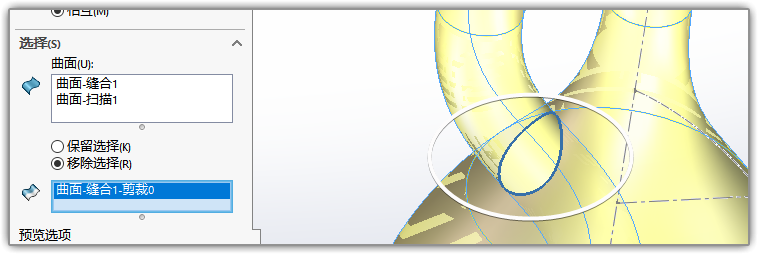

裁剪曲面，把瓶颈和瓶身交叉的洞里的面剪掉。
.png)
然后加厚就成了。

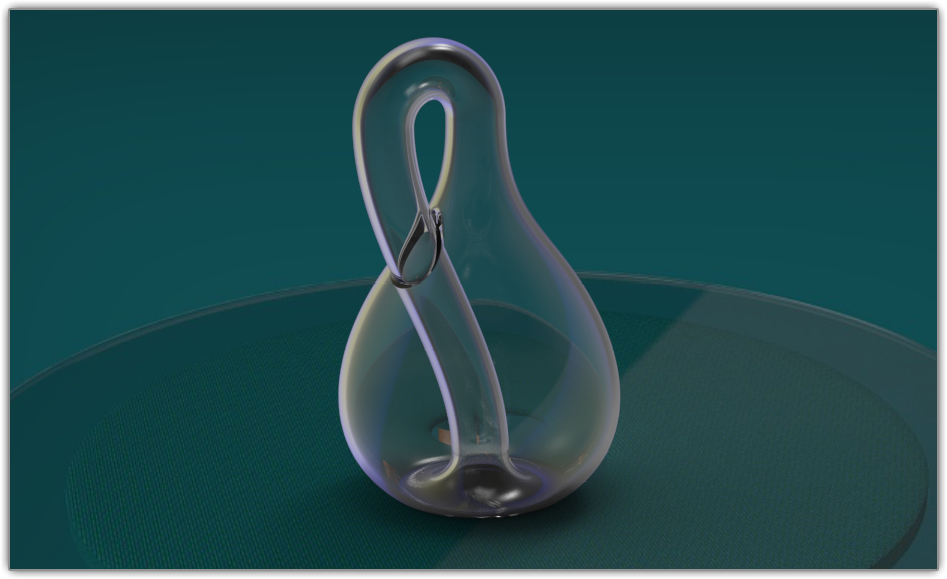

简单渲染一下（50秒渲染法：在30秒基础上多加了一个灯光）
.png)
文章来源：SW教程
