【软件技巧】SolidWorks冲压动画制作：简单几步轻松搞定

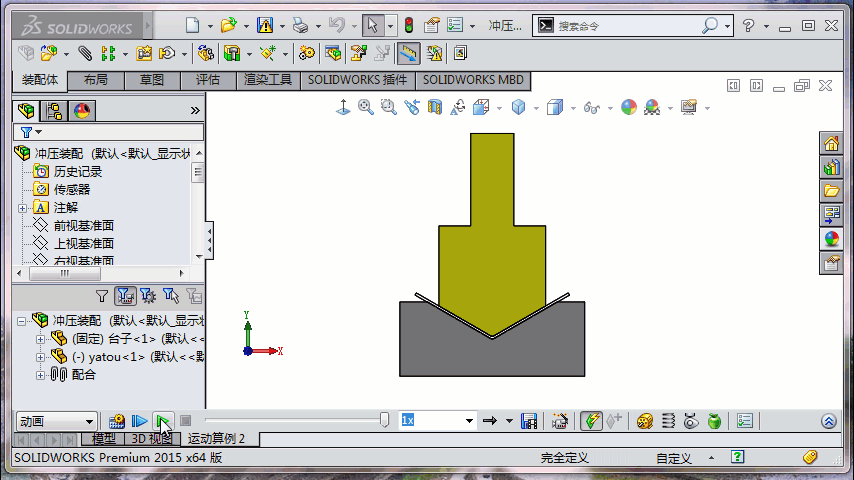

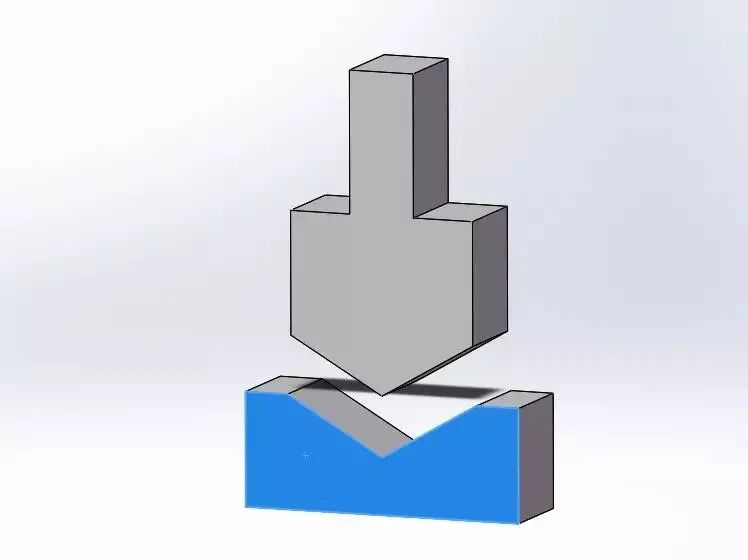

今天教大家怎么用SolidWorks制作比较简单的冲压动画，首先给大家看个成品图，下面来和小编一起来操作吧！

建模步骤

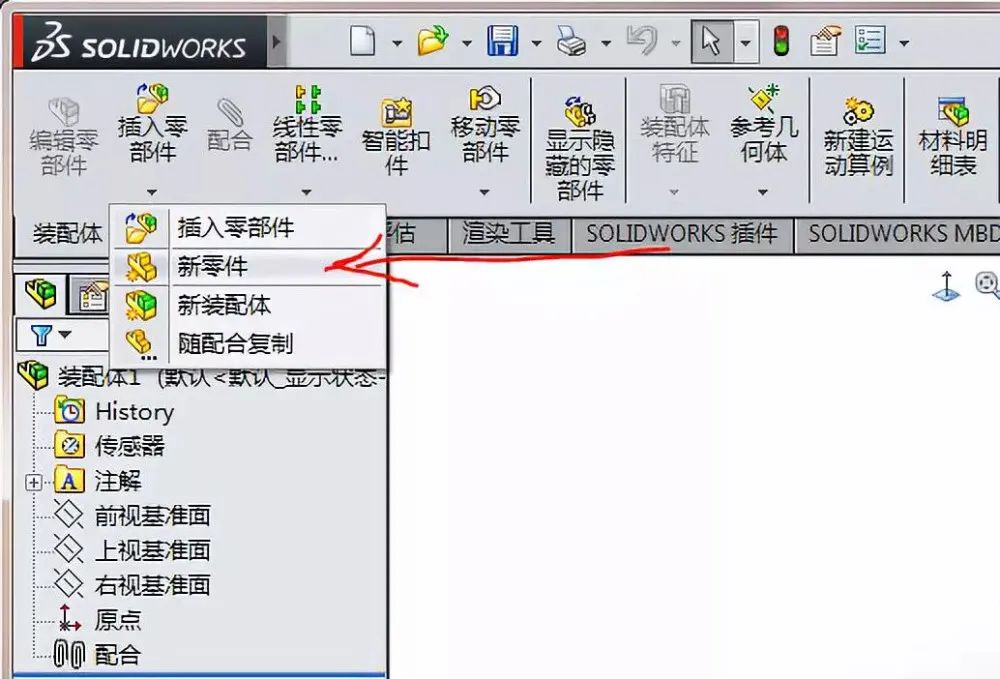

1.新建装配体，点新零件，不点任何面，按Esc键。

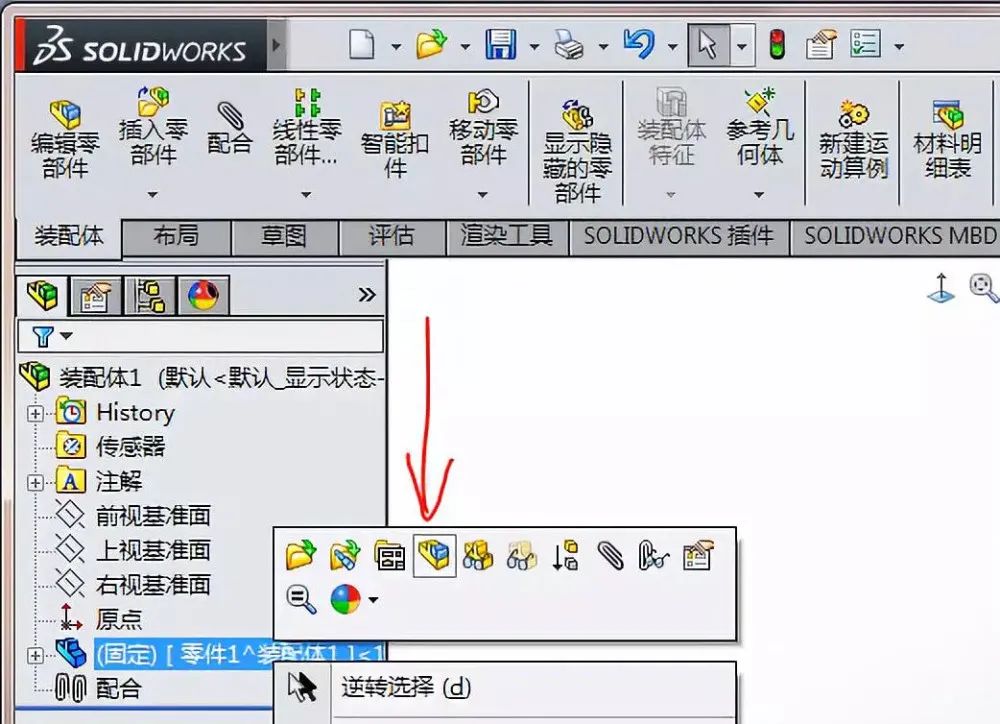

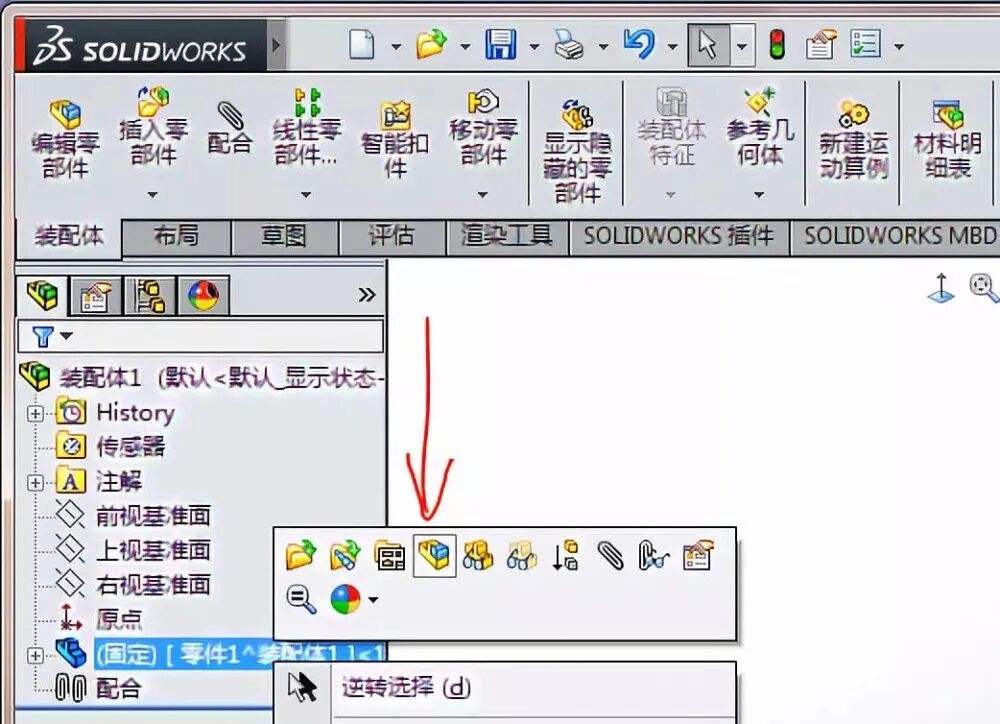

2.在新零件上右键，编辑零件。

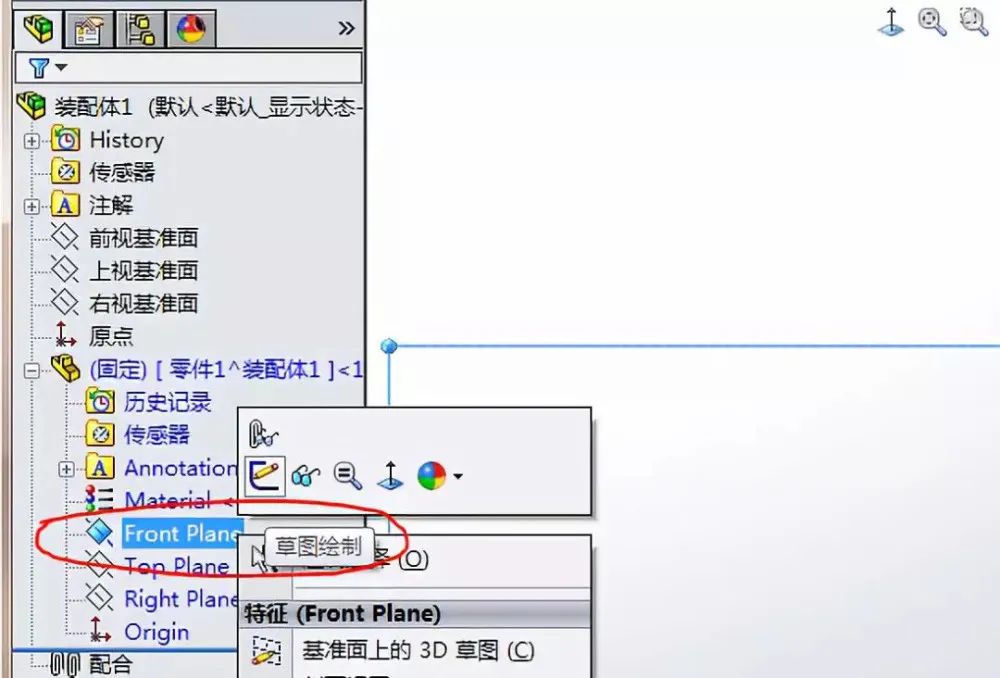

3.零件1的前视基准面上草绘。

4.草绘图形。

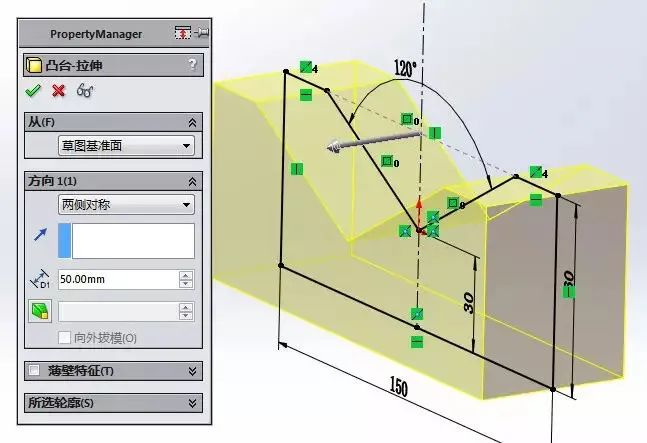

5.拉伸凸台，两侧对称50 。

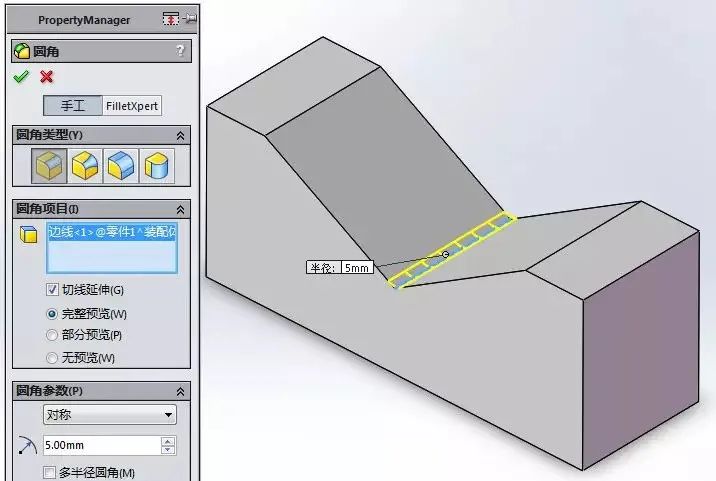

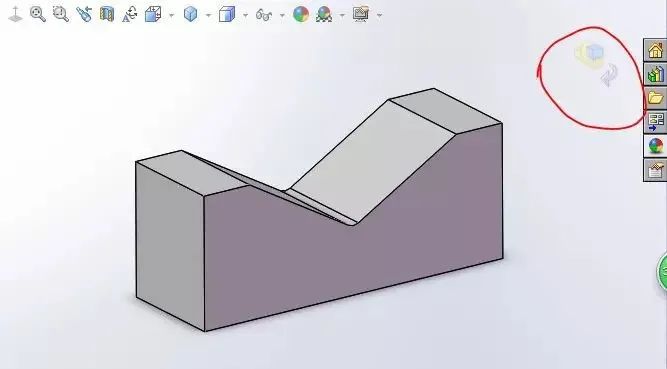

6.圆角半径5，最后改成了2 。

7.退出零件编辑。

8.继续新零件，还是不选基准面，按Esc键。

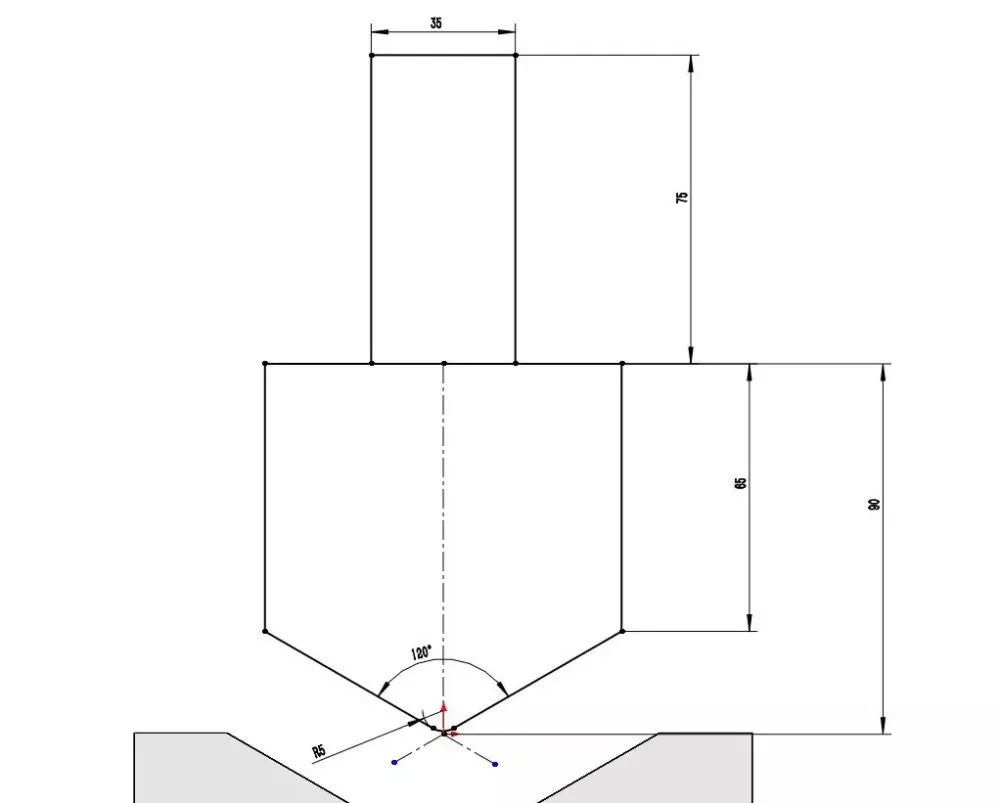

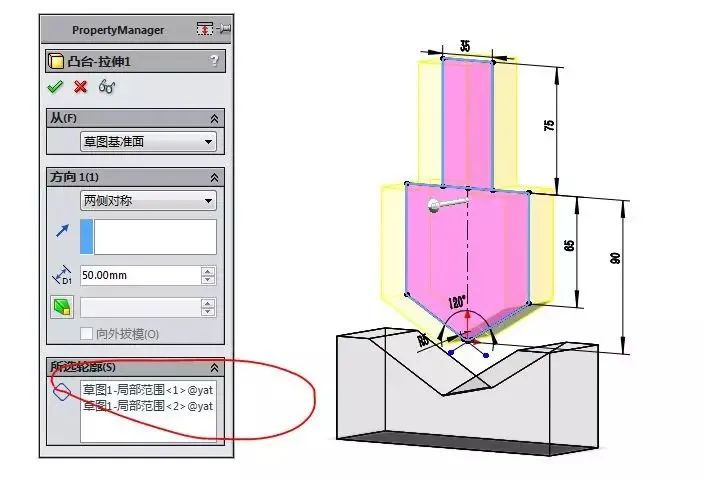

9.在零件2的前视基准面上草绘图形。（35、75、65、90 ）

10.拉伸凸台，两侧对称50 。

11.新零件3 ，这次点蓝色面。

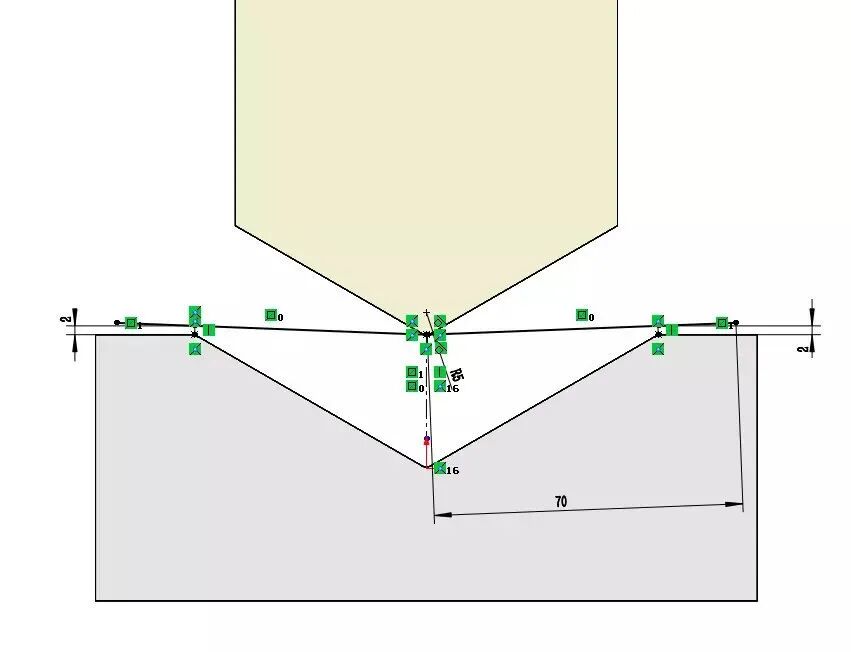

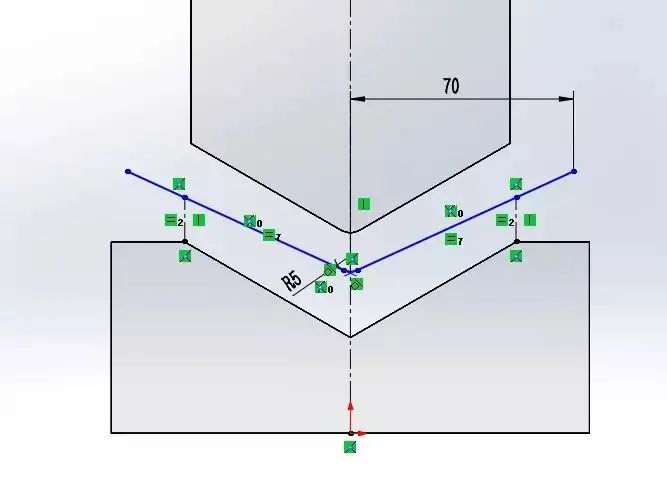

12.草绘图形，把半径改都为2 。（70是斜线的长，图中标错了）

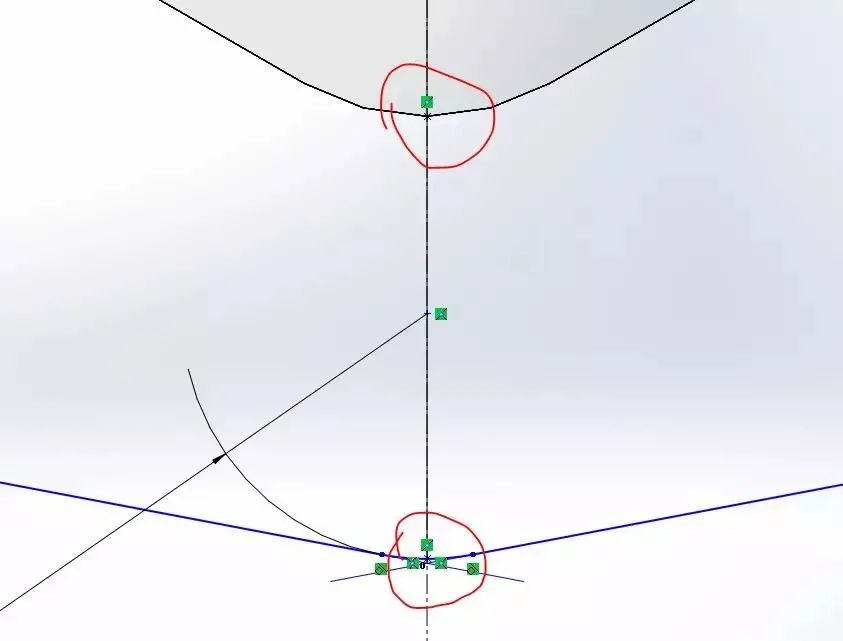

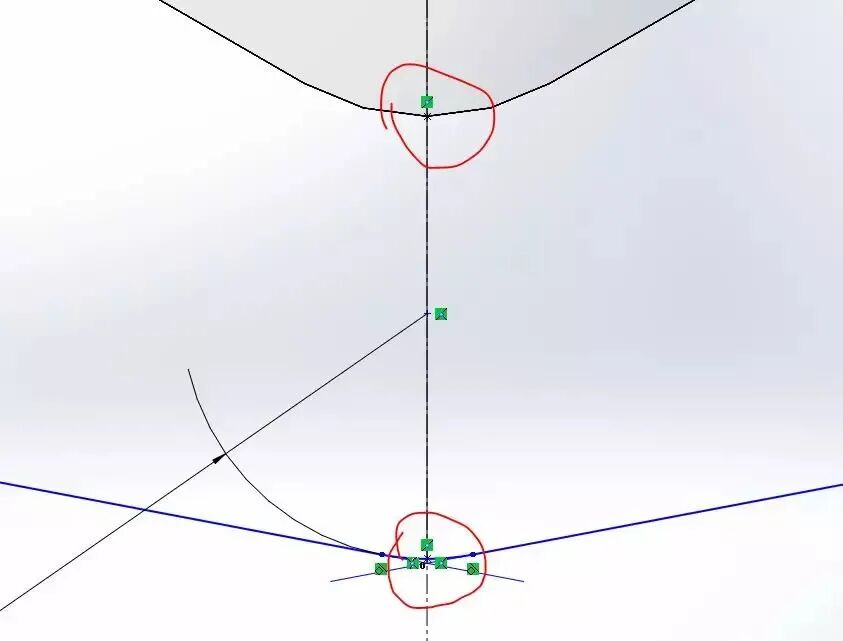

在两个圆弧的中点上草绘两个 点 ，这两个点重合约束

把两侧的竖线标注为2

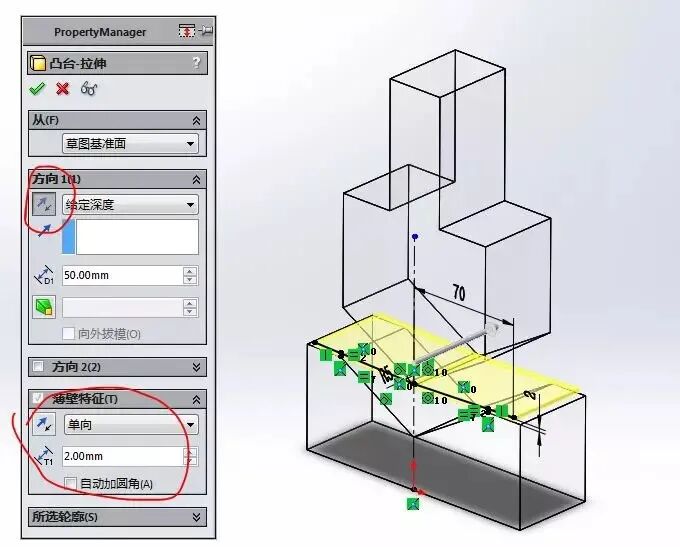

13.拉伸凸台，反向50 ，薄壁厚度2 。

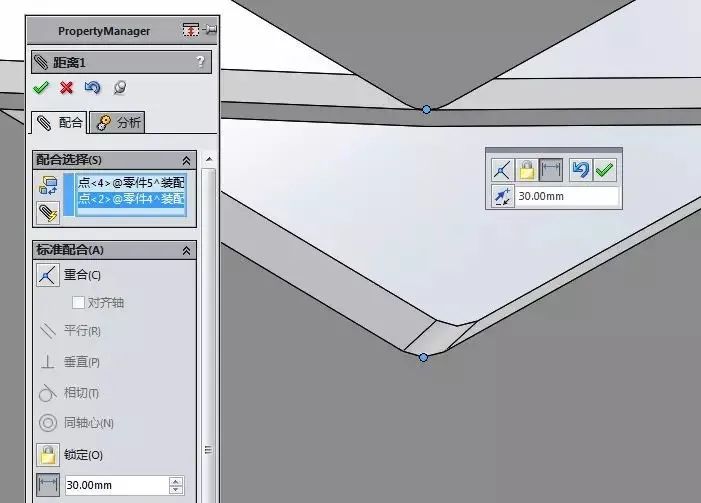

14.添加距离配合30 。

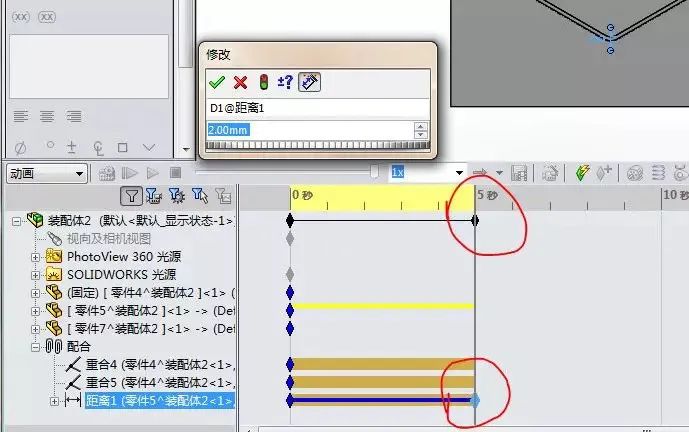

15.运动算例，把键码拖到5秒处，再给距离配合的5处放置一个键码（右键），双击键码把距离改为2 。

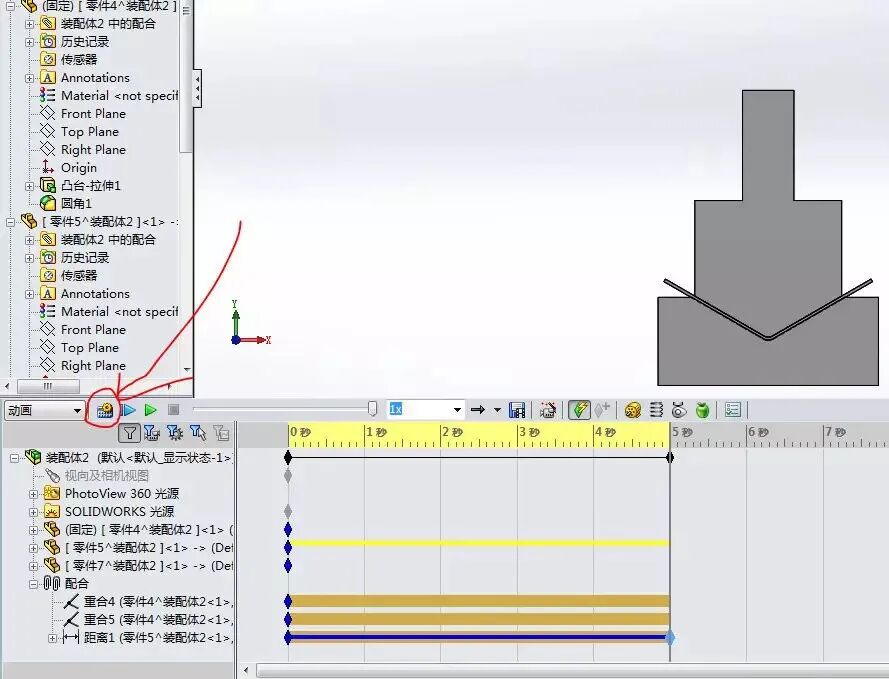

16.点计算，完成。
