SolidWorks建模实战：几步搞定【鱼发夹】设计

今天来给大家分享一个SolidWorks建模学习案例——【鱼发夹】，有兴趣的朋友们，可以一起来绘制一下！提升一下SolidWorks画图技能提升！

当然，朋友们有需要案例素材等，或者有兴趣了解一下跟老师学习SolidWorks入门，钣金，有限元分析，非标机械，运动仿真等方面，可以评论留言哦~

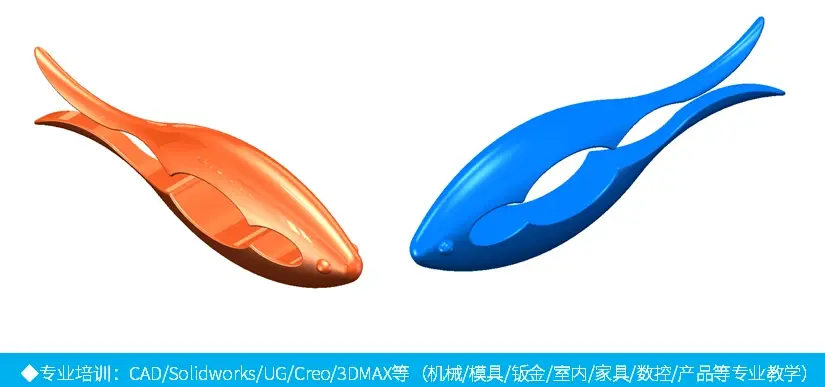

我们先来看看建模效果图如何：

建模绘制实操

建模思路：外形主体线框的构成，通过三个不同面分析

操作流程：

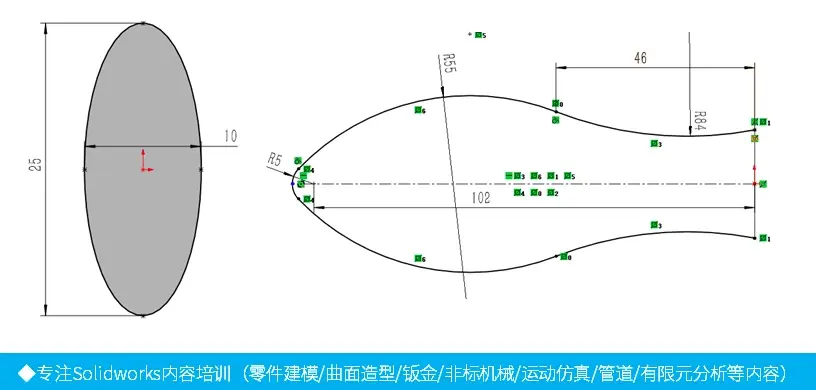

1、打开SolidWorks，选择前视基准面，绘制草图，选择右视基准面，再绘制草图，数据如下：

2、选择上视基准面绘制草图

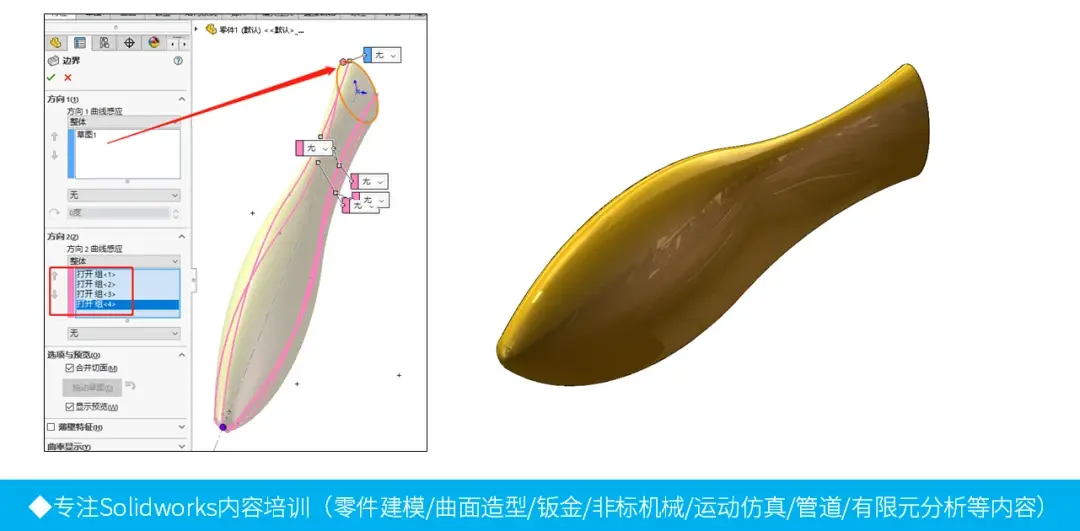

3、点击边界凸台，创建实体

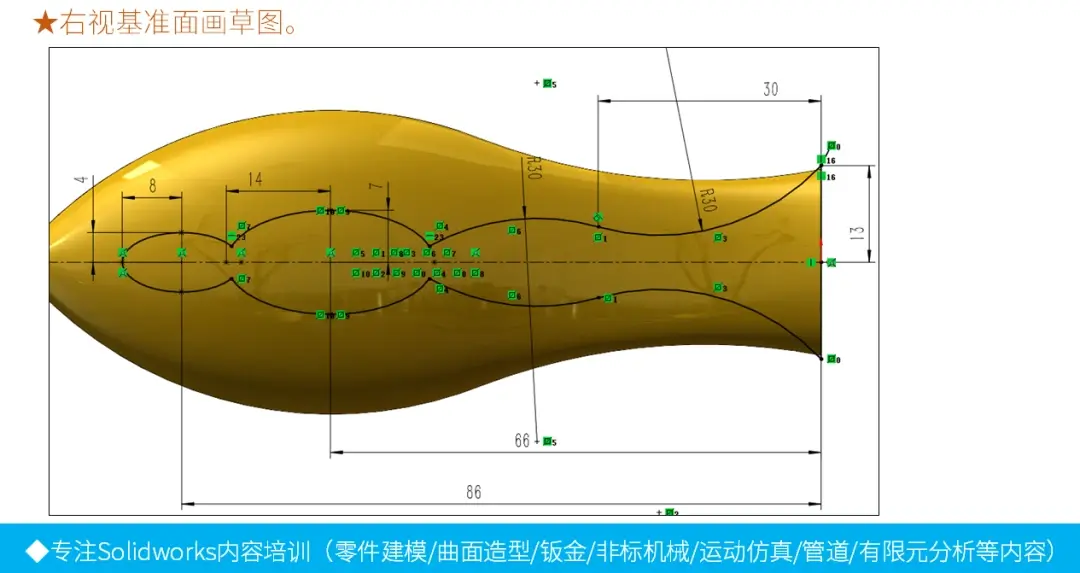

4、以右视基准面，画草图

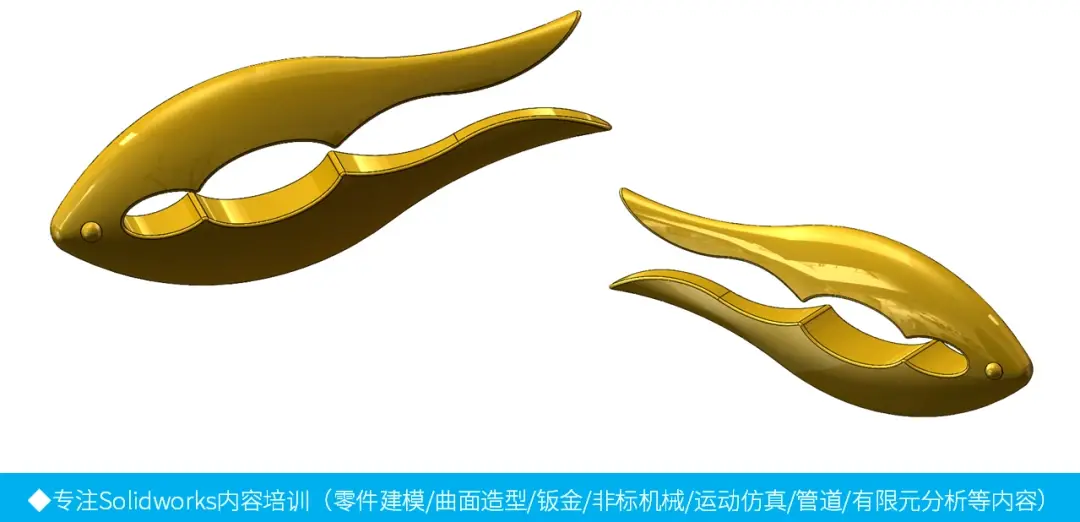

5、点击特征，选择拉伸切除，两侧贯穿

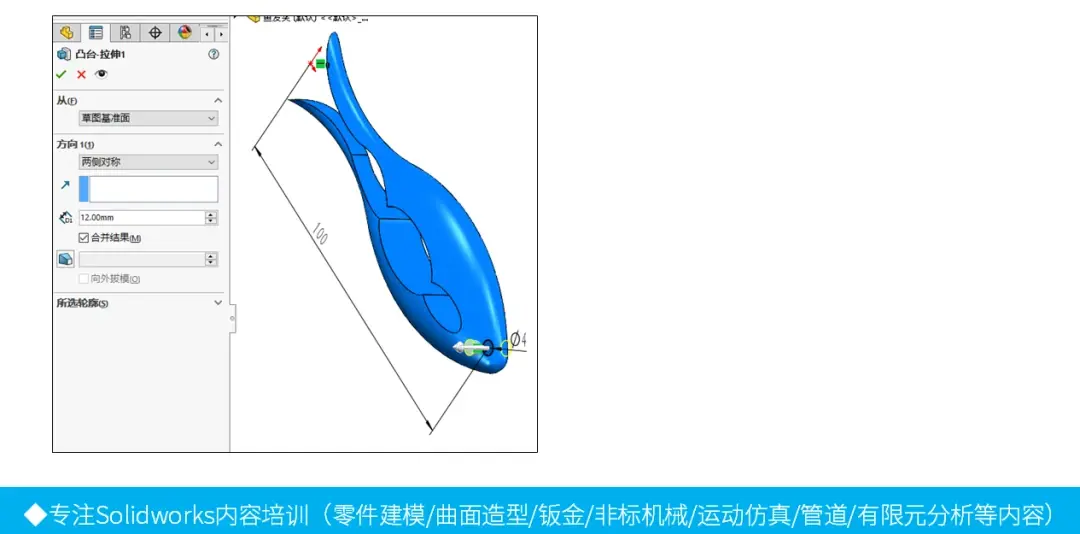

6、右视基准面，选择凸台-拉伸1，两侧对称，画圆拉伸12mm

7、进行圆角，半径为0.5mm，1mm，2mm，具体如下：

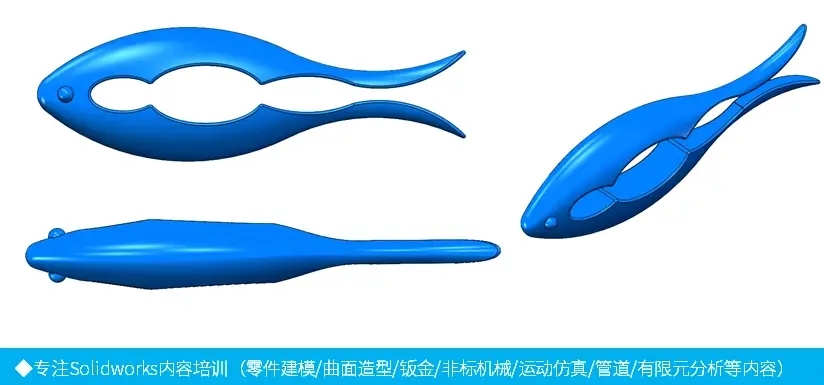

到这里就完成了！最终模型如下：

今天的鱼发夹建模案例，就分享到这里了，更多SolidWorks学习技巧，主页可以继续学习！
