SOLIDWORKS麻花钻建模实战指南

如何用Solidworks创建麻花钻三维模型呢,其实方法很简单,几步就可以轻松绘制出来,下面就教大家绘制方法。

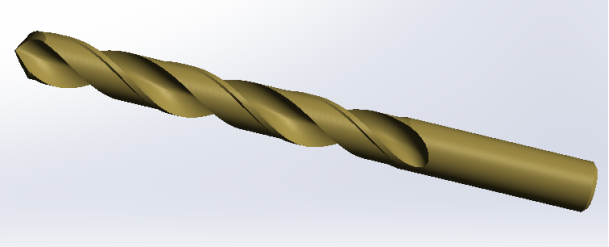

先来看下最终效果



第1步 利用拉伸或旋转完成主体圆柱建模

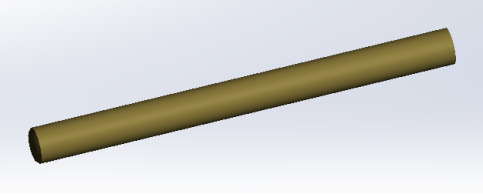

说明:圆柱直径为12,拉伸高度为140;并做1的边倒角

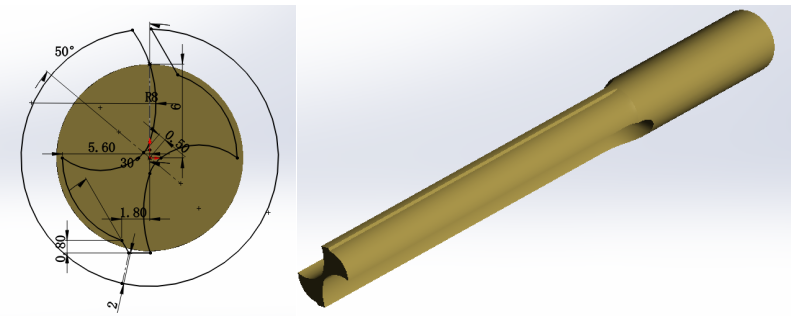

第2步 利用拉伸切除,草图中绘制截面,切出如图所示效果

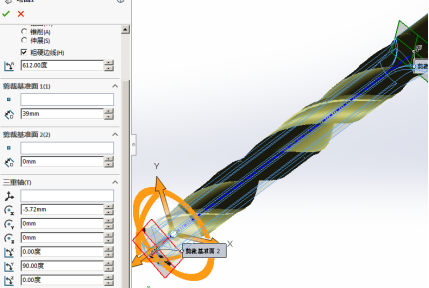

第3步 对拉伸切除特征执行弯曲操作;弯曲角度为612度,长度为39;如下图所示

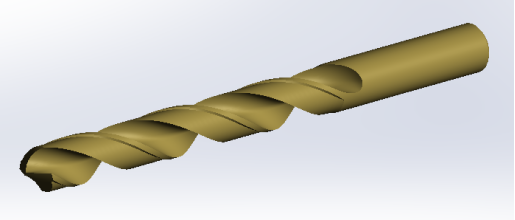

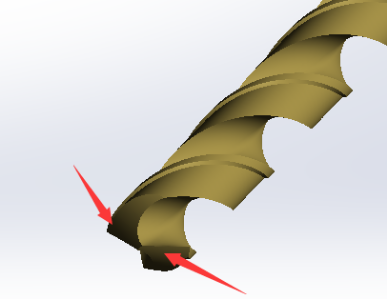

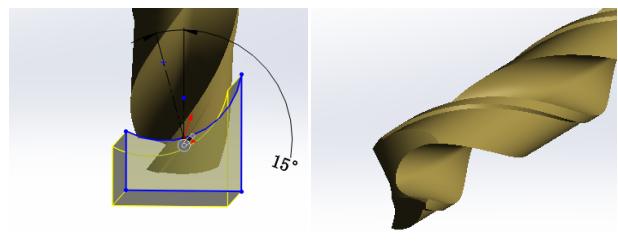

第4步 利用拉伸切除,对钻头头部做细节处理;如下图所示




第5步 将第4步切除做镜像或圆周阵列,生成另一侧效果




最终效果如下
