方法：
1.首先进行装配。新建一个组件，将下面的零件全部添加进视图区。
最终完成如下图。我相信参照下图装配整个机构应该不是难事。
3.现在我们开始创建弹簧。弹簧直接在组件环境下进行建模，这样可以让弹簧的尺寸（伸长量）跟随其他零件的移动做出对应的变化。点击【新零件】，即可插入一个新的零件，接下来对这个新零件进行编辑，因为它除了基准特征没有其他几何特征。

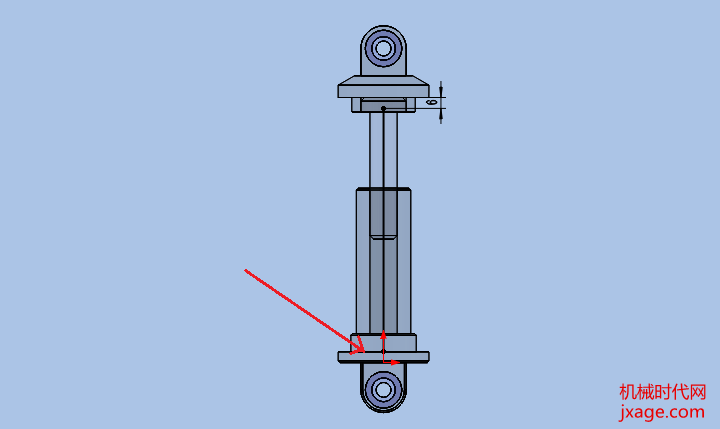

4.我们选择新零件的基准面，鼠标右击选择草绘，绘制如下的一条直线。直线的下部与下图红色箭头所指的边缘相连。

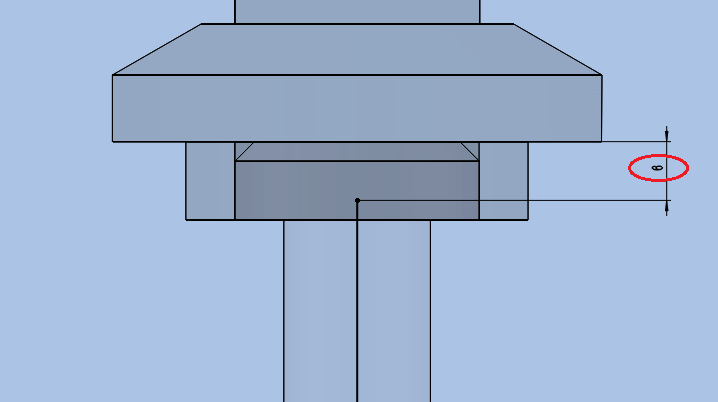

直线的上部与模型的边缘距离为6，即弹簧的簧丝的直径。这样可以避免弹簧与模型发生干涉。

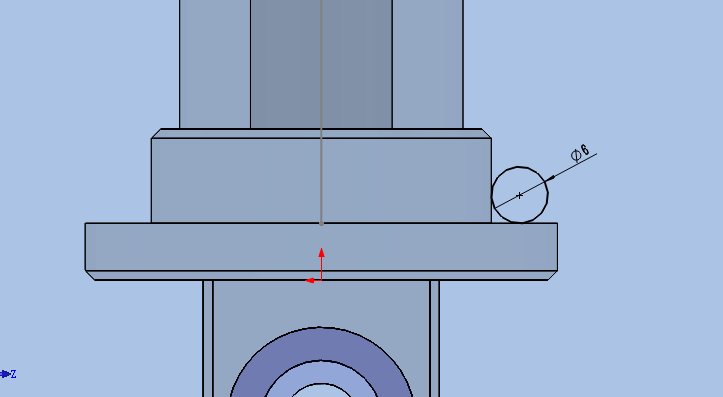

5.再次在这个基准平面上绘制如下的圆，注意草绘圆与模型的边缘相切。

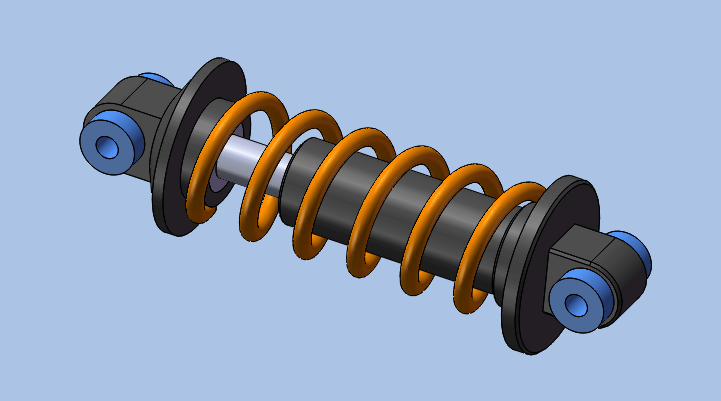

6.点击扫描，按照下图所示进行设置，就可创建出弹簧了。我们可以移动整个模型上部的零件，再点击重建模型按钮，我们会发现弹簧会发生相应的变化。
完成。

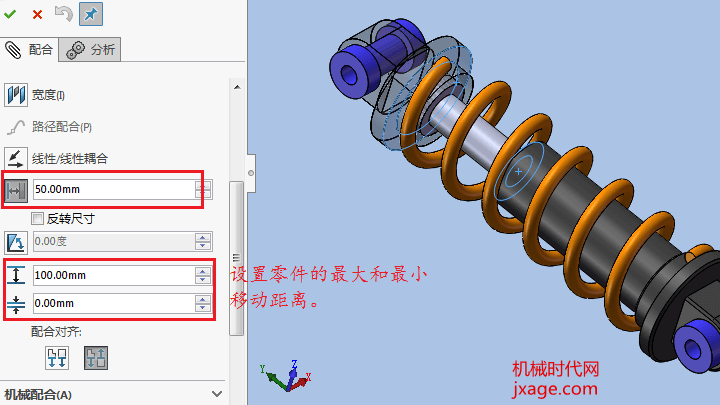

7.点击配合，选择高级配合，给零件的移动距离进行设置。设置当前距离以及零件的最大和最小距离。
8.点击运动算例1
添加一个线性马达。按照下图进行设置。

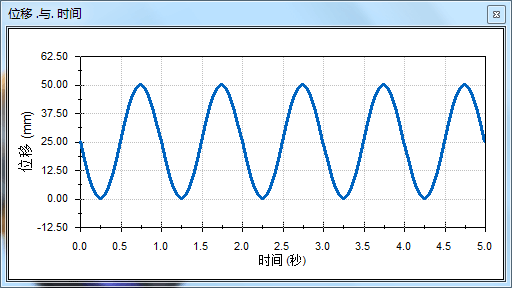

振幅设置为50，频率为1hz，相位90°，这样就可以使零件在当前位置，上下震动。
