SolidWorks建模秘籍:钢尺与递增刻度的艺术

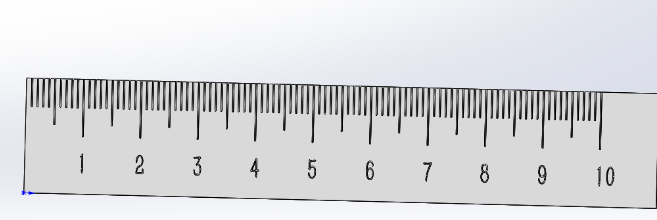

效果图:





建模步骤:

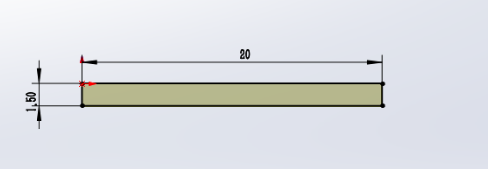

1、打开SolidWorks软件,然后新建零件,我们在右视基准面上新建草图,如下图所示:20*1.5

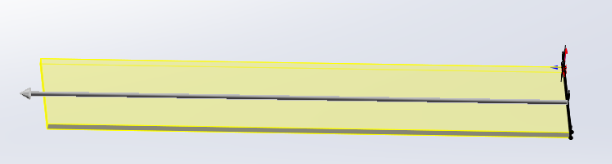

2、拉伸110mm画出我们钢尺的主体,如下图所示:

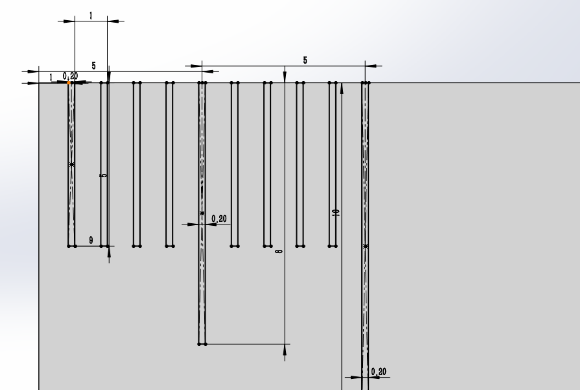

3、然后我们点击主体的上面,然后进行草图绘制,画出刻度线,如下图所示:

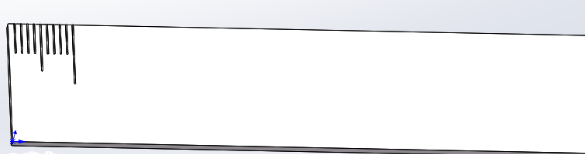

4、然后我们拉伸,高度0.1,如下图所示




5、我们点击线性阵列,阵列我们上一步的拉伸命令,如下图所示:





6、同样我们在主体上面进行草图绘制,如下图所示:

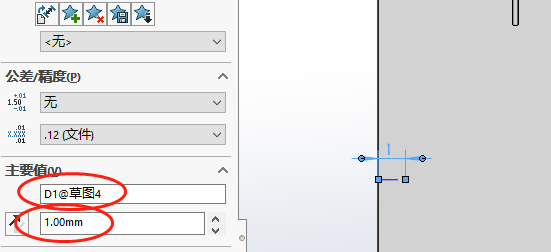

注意:我们先画一条中心线,标注长度1mm,

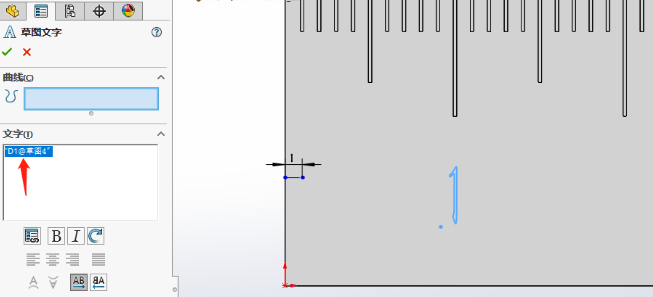

然后点击A,进行文字的绘制,这时候我们输入下图所示的文字,注意双引号是英文状态。



输入1之后调整数字的位置即可。

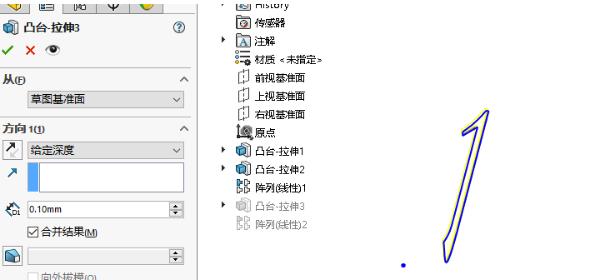

7、拉伸上一步的草图,高度0.1,如下图所示:

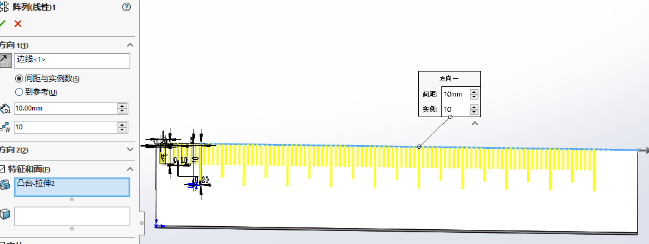

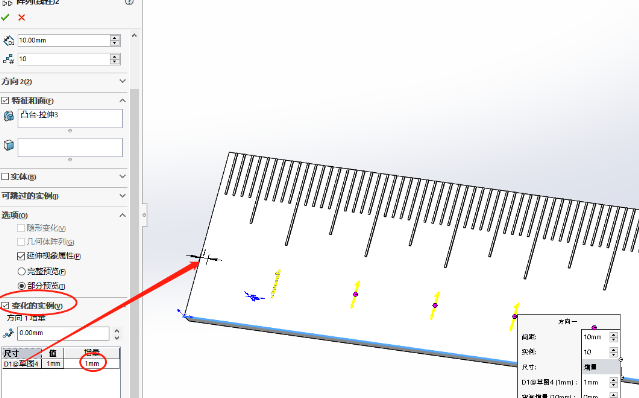

8、然后我们点击线性阵列,阵列上一步的1,如下图所示进行设置:




点击确定,如下图所示效果:
