Solidworks实战：隔热不锈钢碗建模教程



图文教程

01步骤

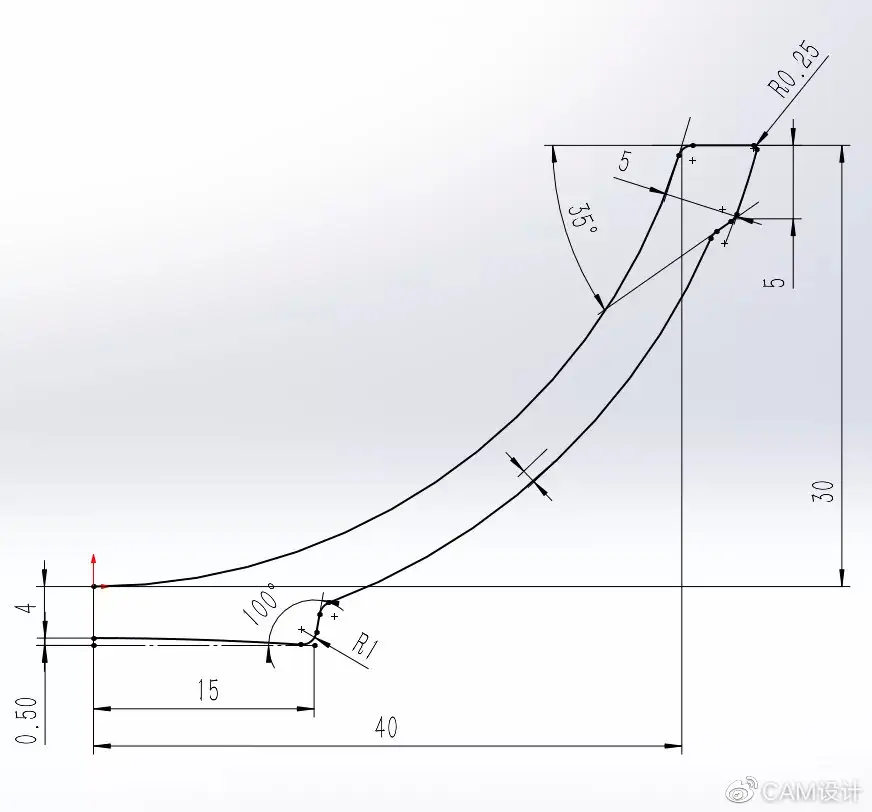

创建草图：选择前视基准面并新建一个草图1。


02步骤

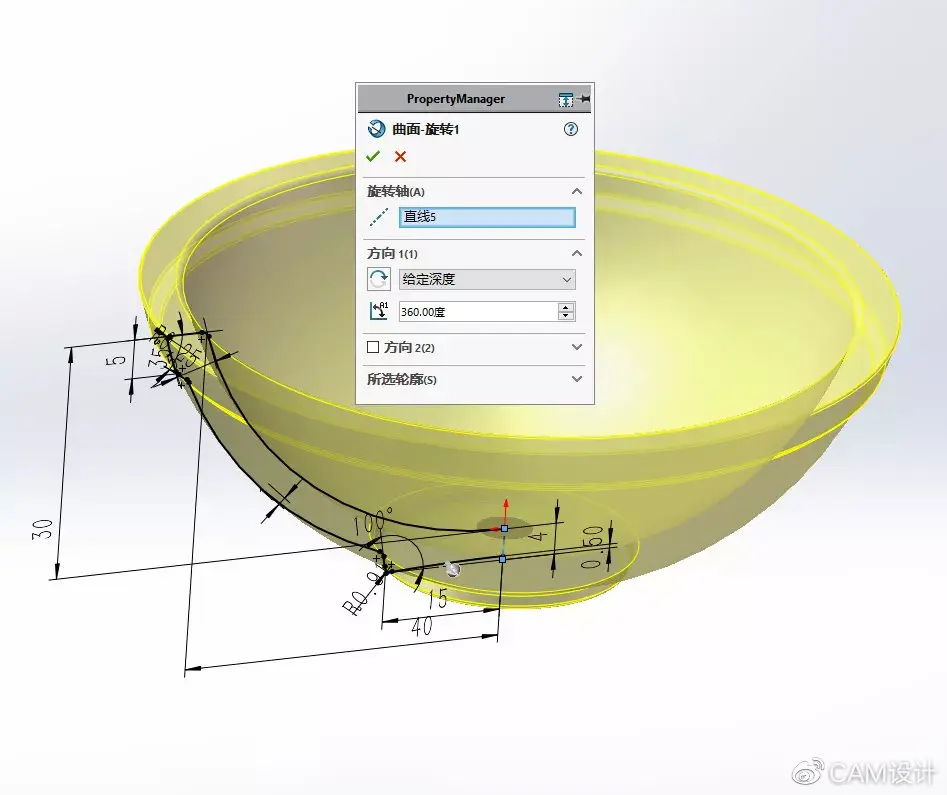

旋转实体：旋转曲面选择草图1，生成如下实体1。


03步骤

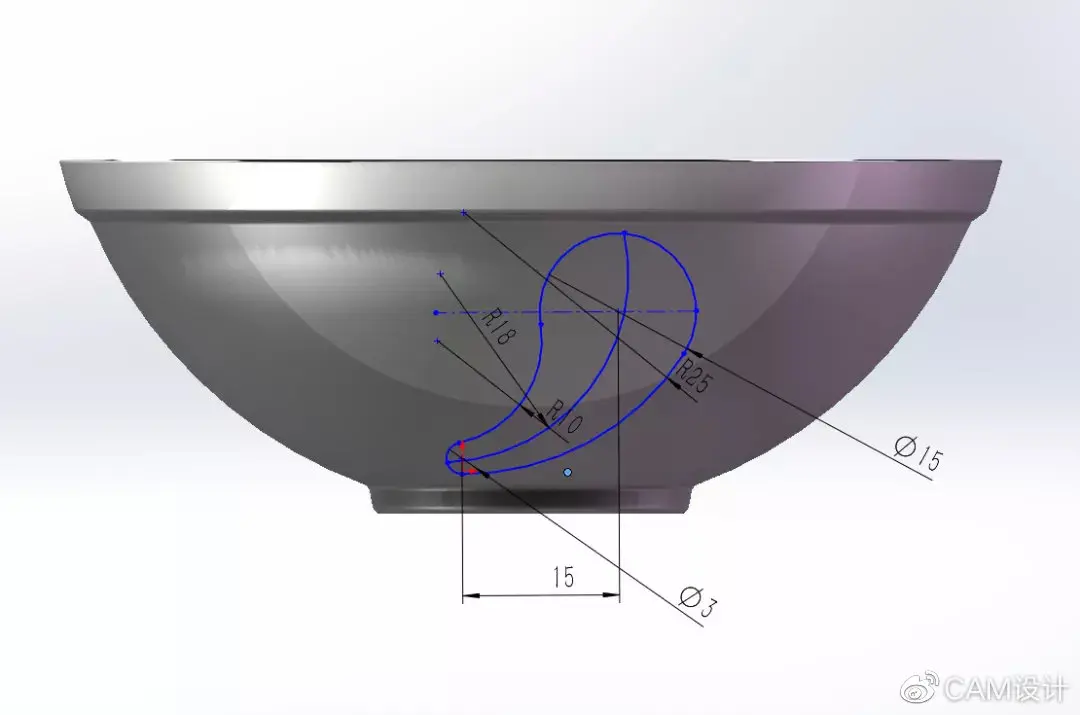

创建草图2：选择前视基准面并新建一个草图2。


04步骤分割曲面：分割线选择草图2，生成如下实体2。


05步骤

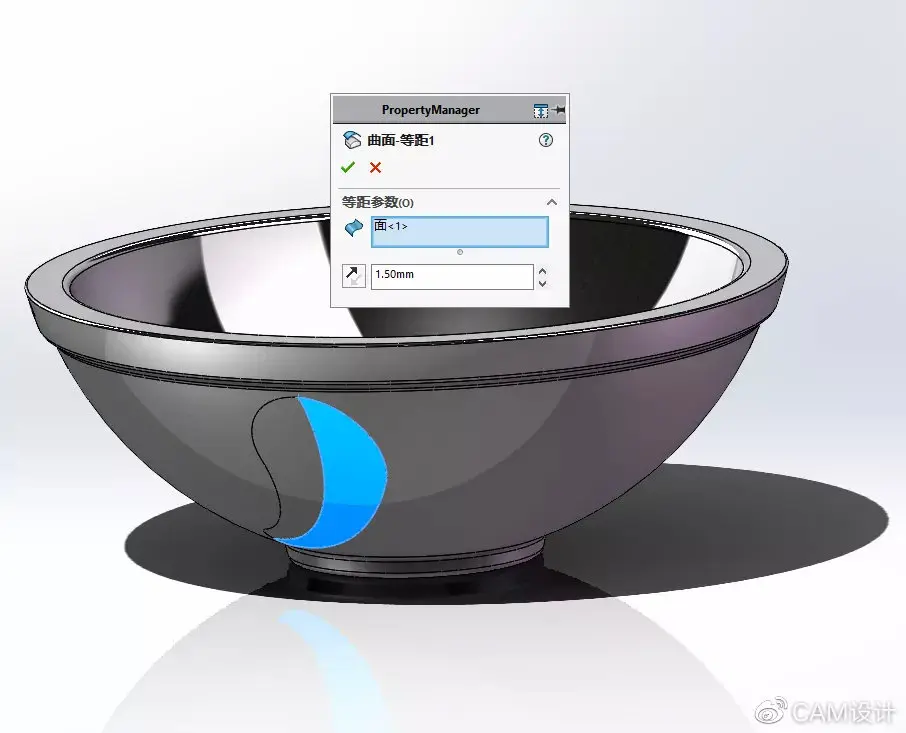

等距实体：选择面，设置距离1.5mm。生成片体1


06步骤

删除面：删除面命令选择面选项选择“删除”选项。生成组合实体3

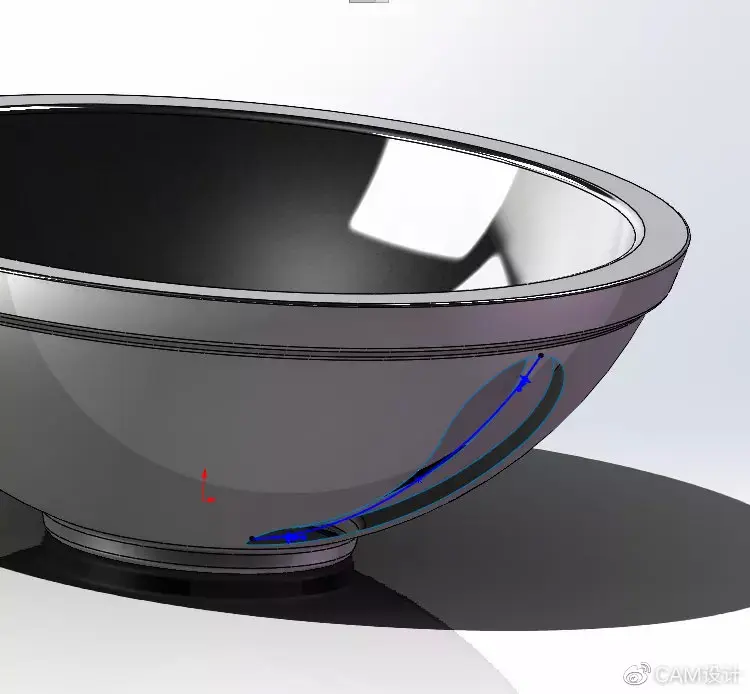

07步骤创建3D草图：起、终点选择分割线交点。中间点选择片体1边线中间点。调整曲线。生成3D草图1

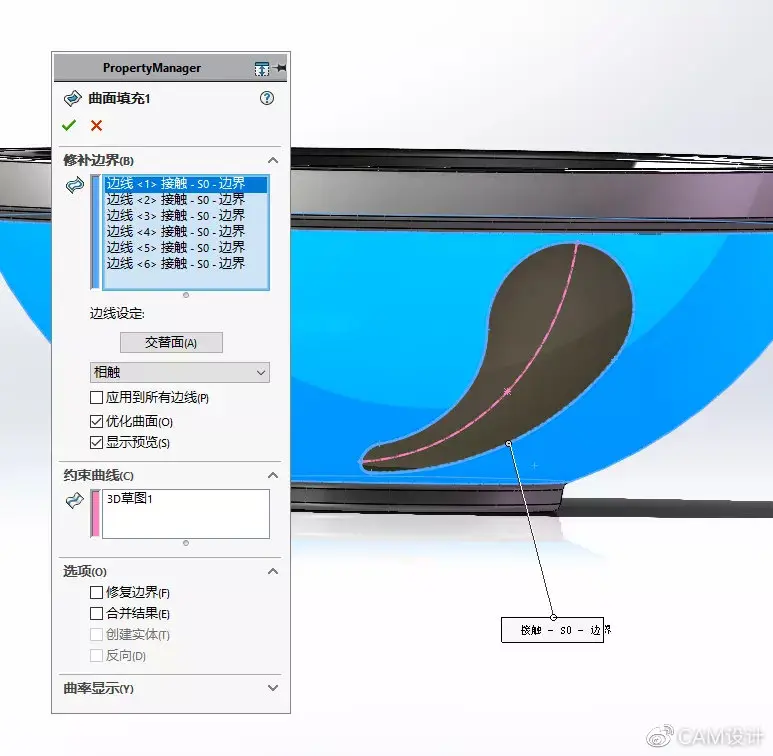

08步骤曲面填充：选择边界线、选择约束曲线。生成片体2


09步骤

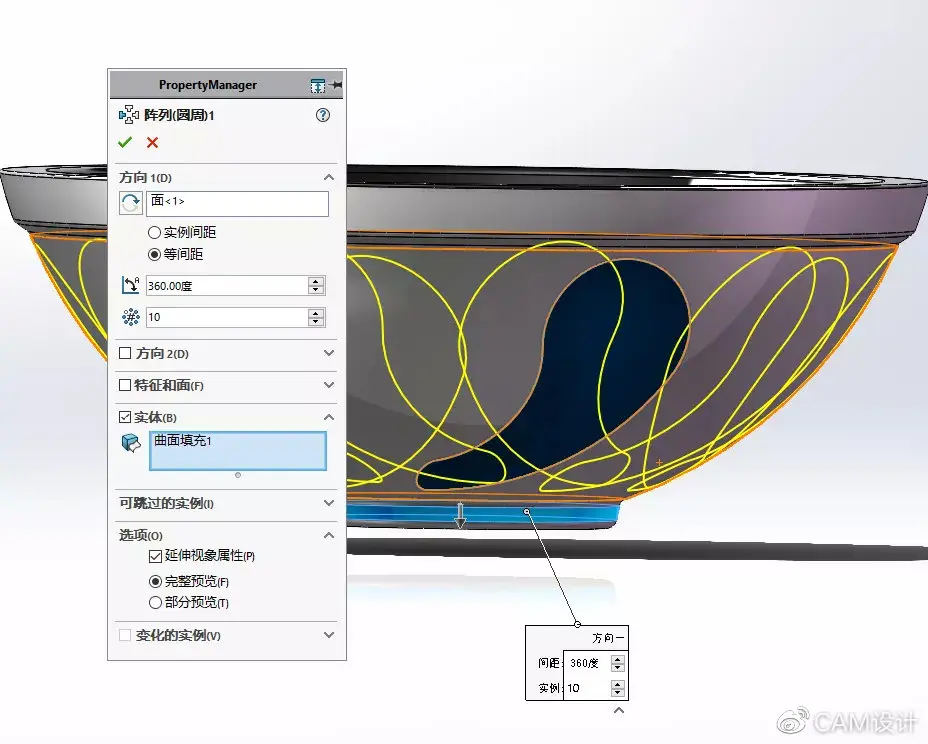

圆周阵列：设置对话框内参数。生成特征体1

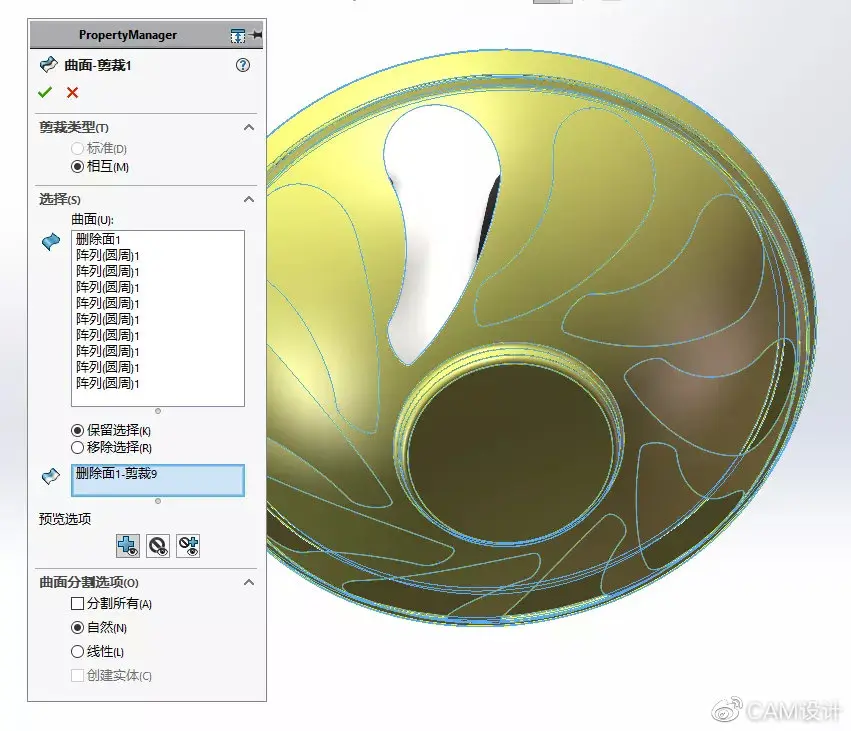

10步骤裁剪曲面，设置对话框内参数。生成实体4

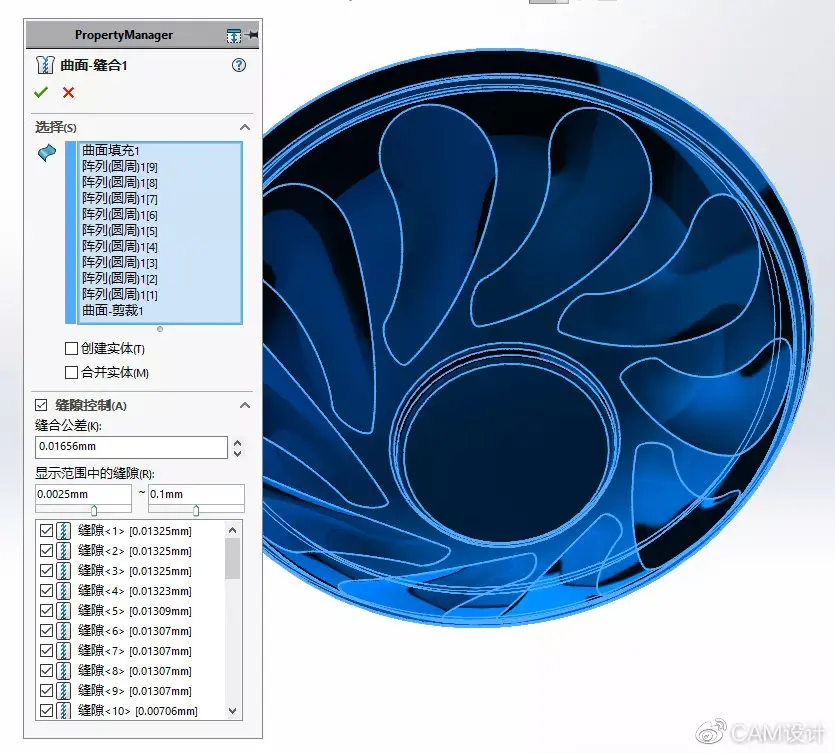

11步骤缝合曲面，设置对话框内参数。生成组合实体5

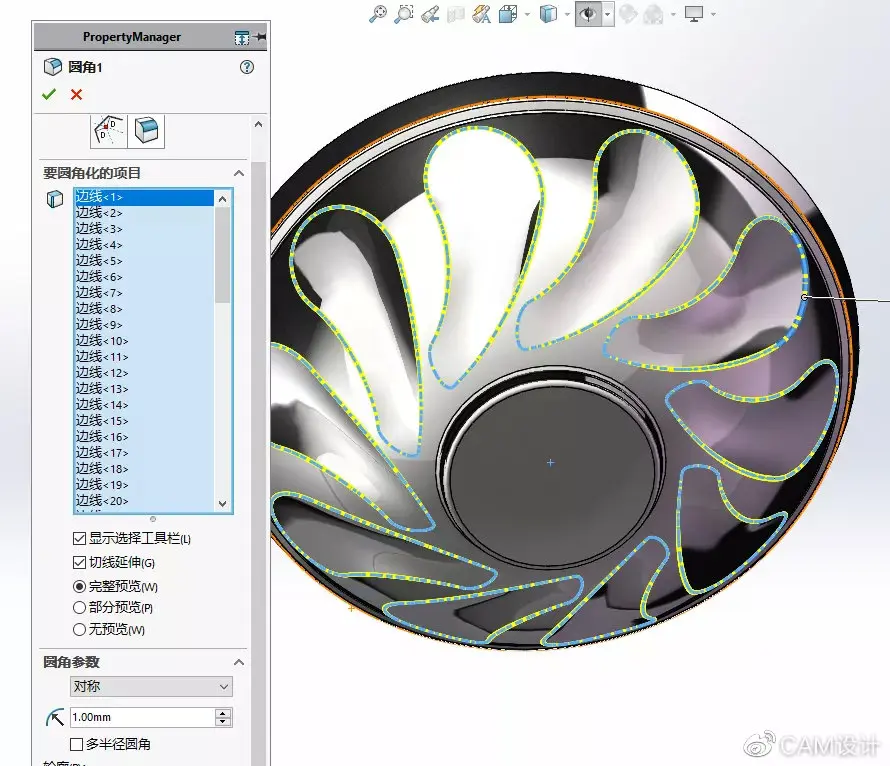

12步骤倒圆角，设置对话框内参数半径1mm。生成实体5

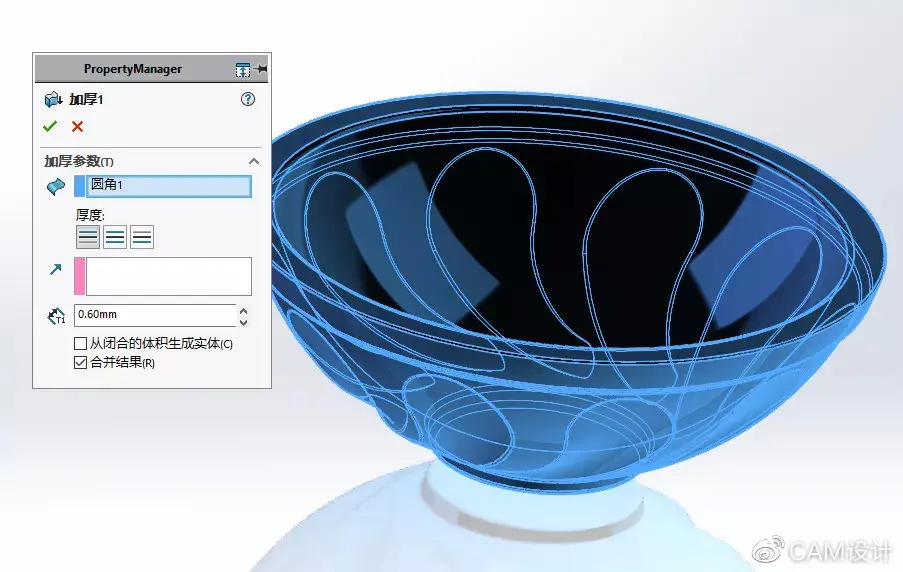

13步骤加厚，设置对话框内参数0.6mm。生成实体6

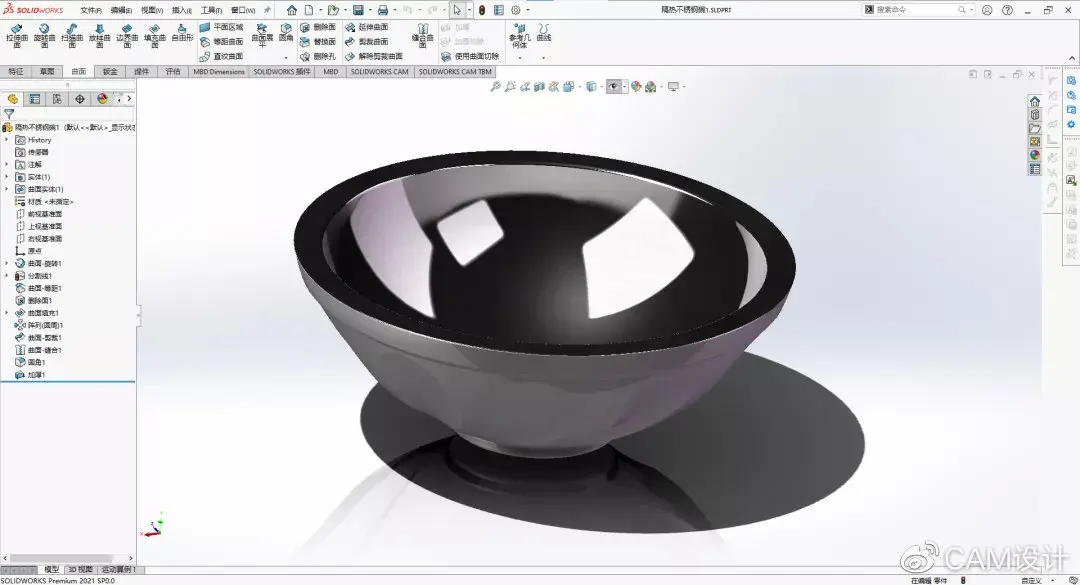

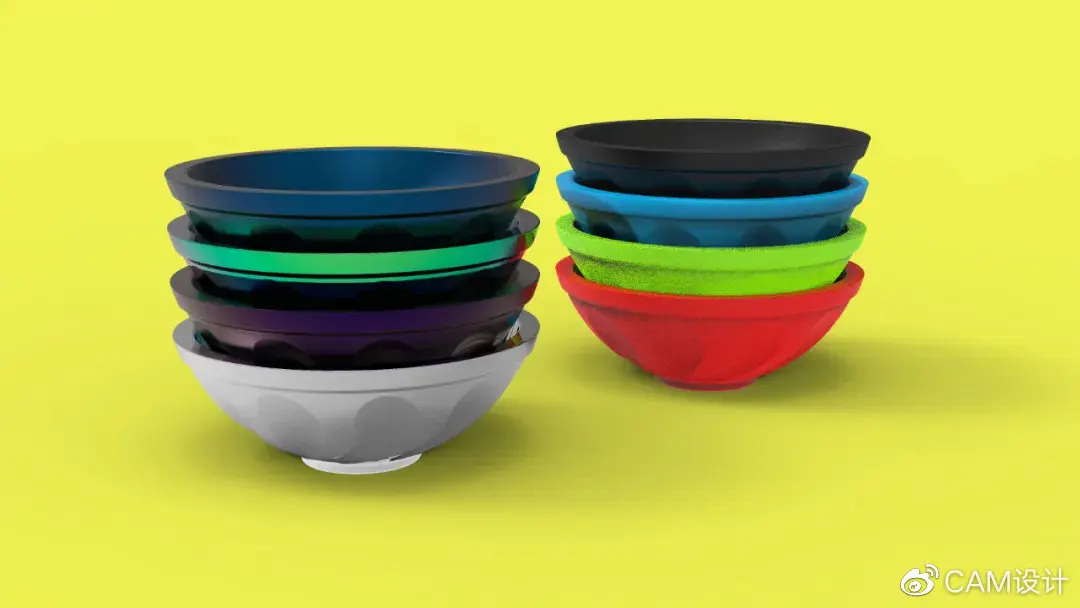

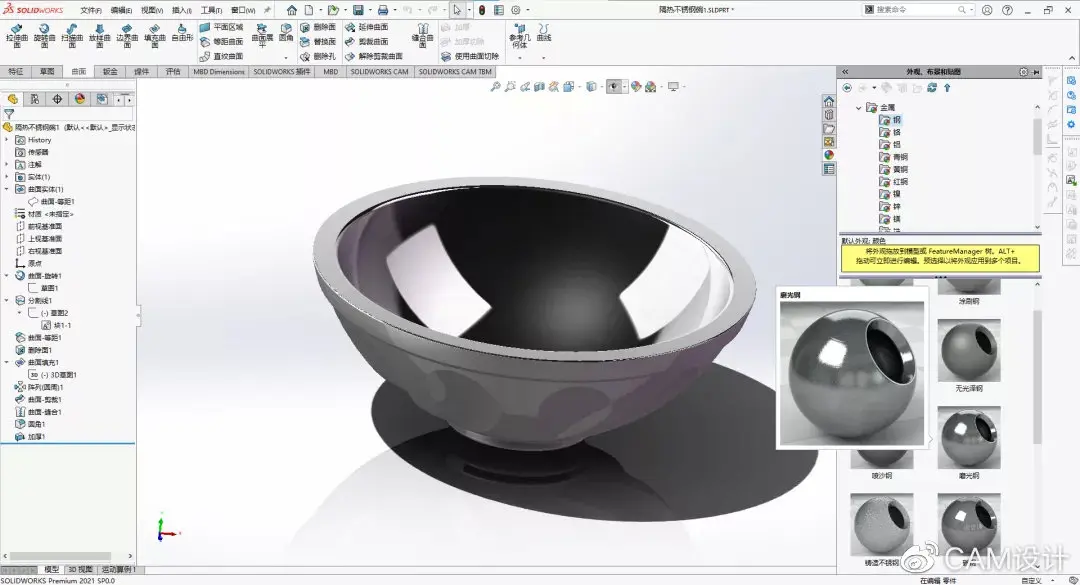

14步骤设置颜色，最终效果。
