SolidWorks建模一个轴承第一步：保持架的绘制

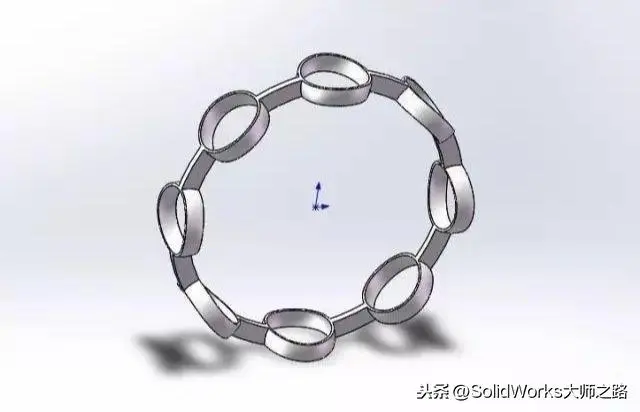

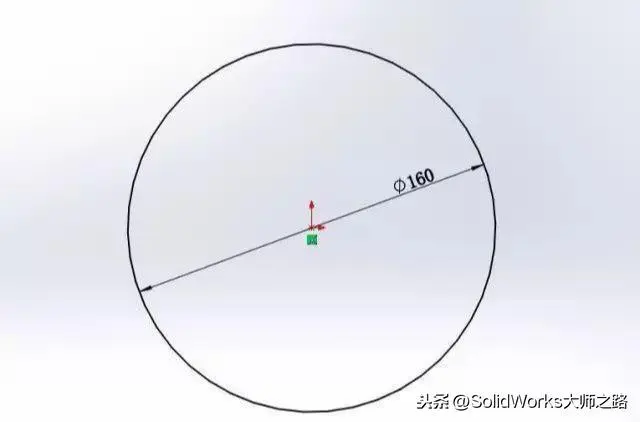

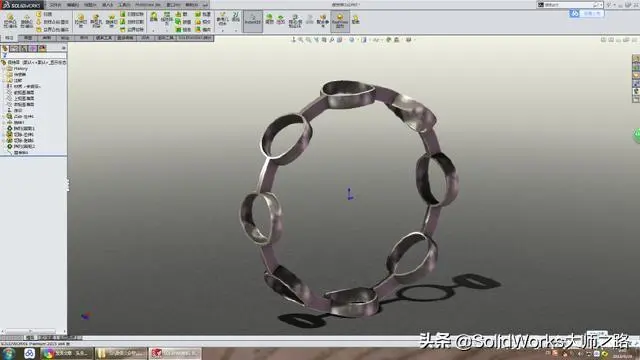

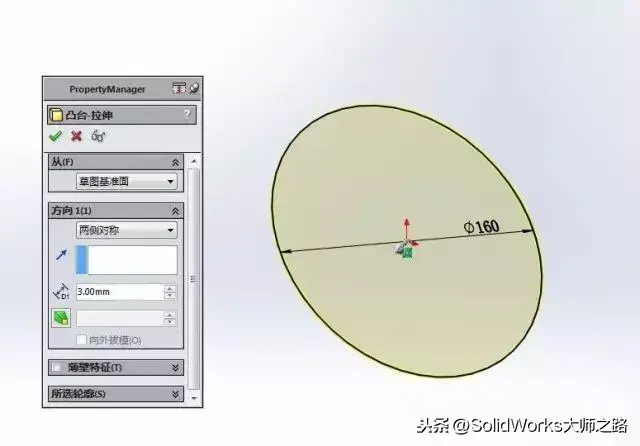

1.前视基准面，草绘圆，直径160 。
2.两侧对称拉伸，距离3 。
3.上视基准面，草绘半圆直径30 。

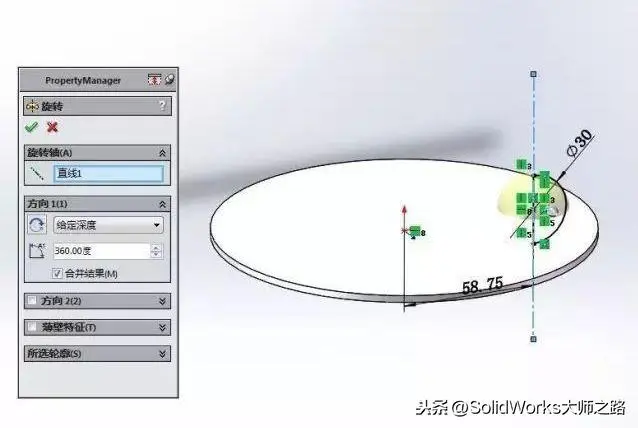

4.旋转。

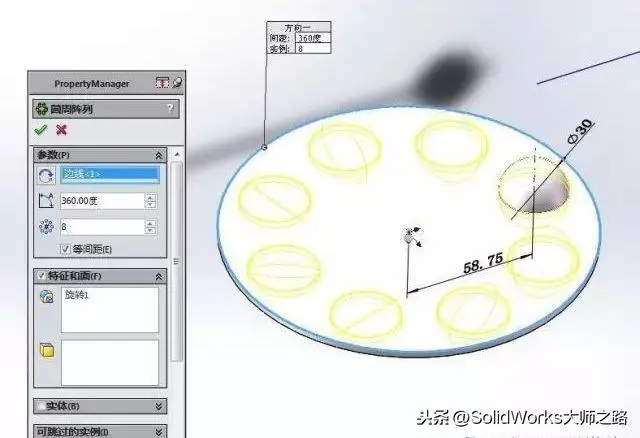

5.圆周阵列。8个。

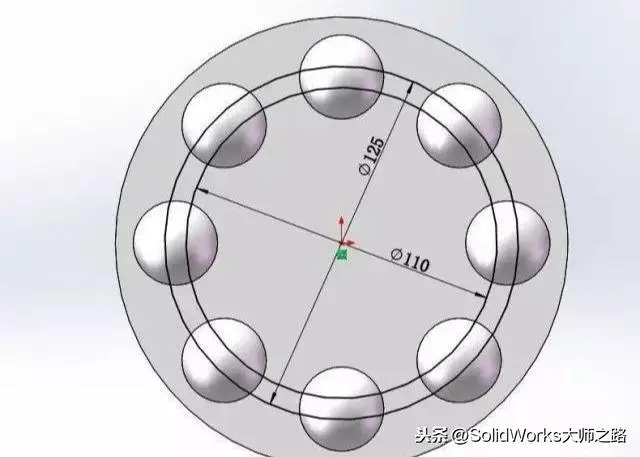

6.前视基准面。草绘两个圆，直径分别为125和110 。

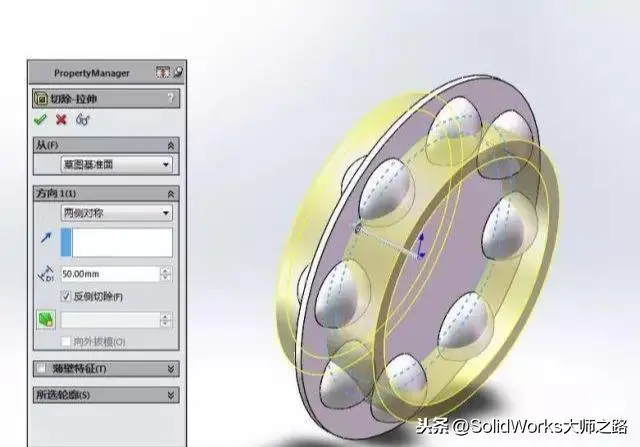

7.拉伸切除，两侧对称。

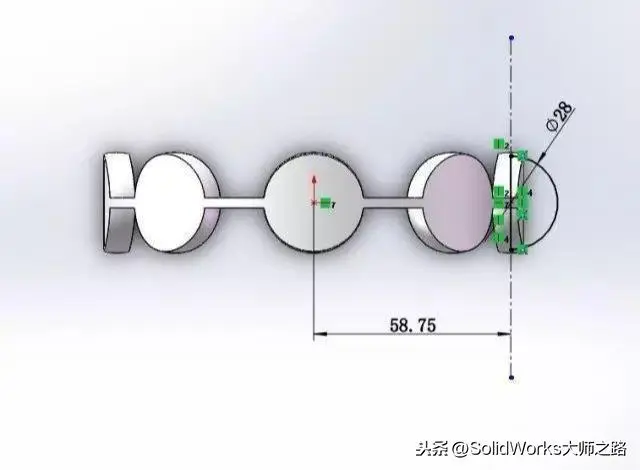

8.上视基准面，草绘半圆，直径28 。

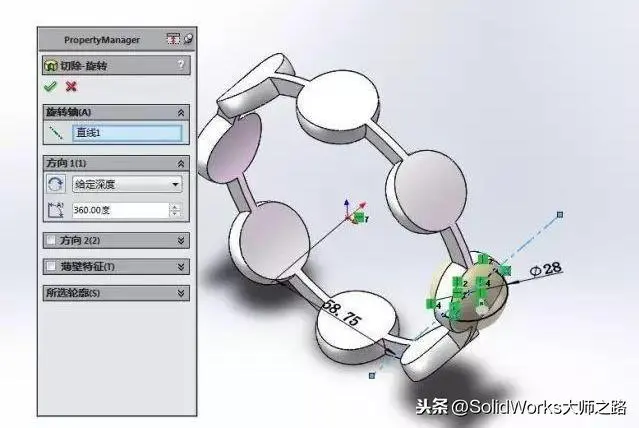

9.旋转切除。

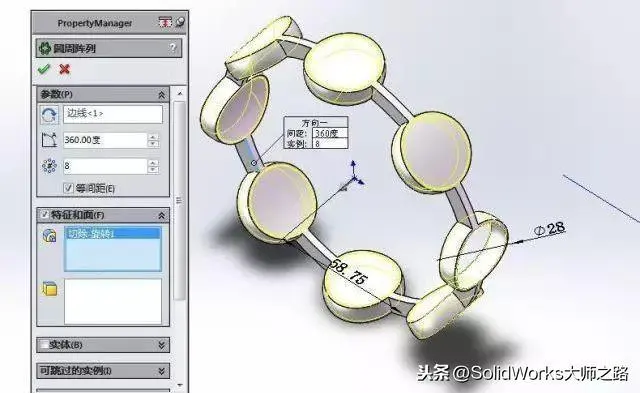

10.圆周阵列。8个。
11.基准轴。选择 ：上视基准面和右视基准面。（装配体配合的时候用）
12.完成。
SolidWorks建模一个轴承第二步：内外圈的绘制

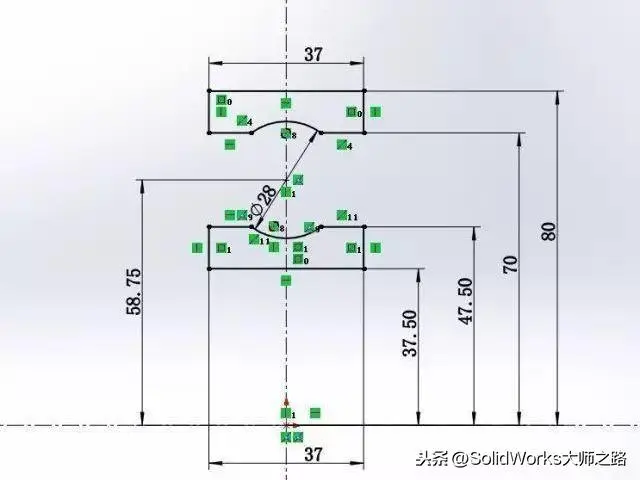

1.前视基准面。草绘图形如下：

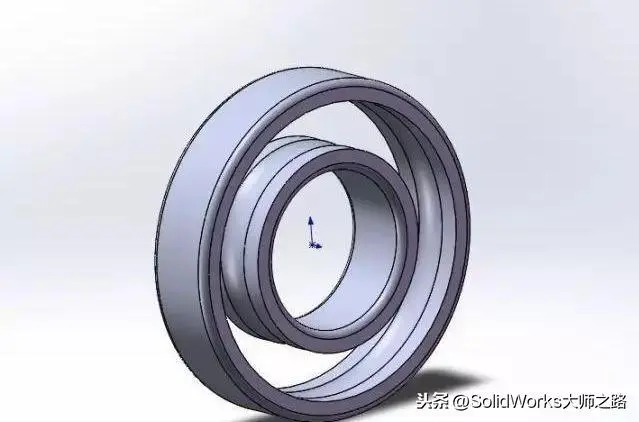

2.旋转。

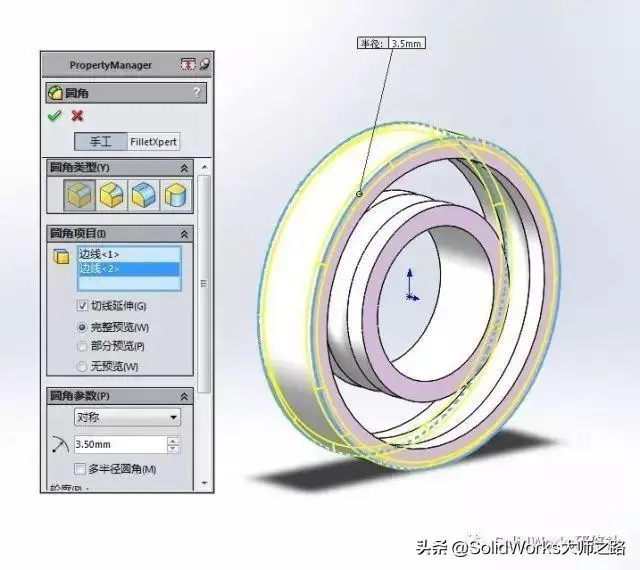

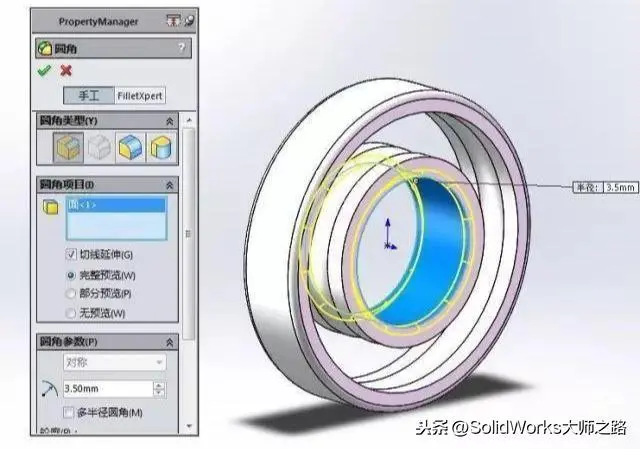

3.圆角。半径3.5 。
4.圆角，半径3.5 。
5.完成。
SolidWorks建模一个轴承第三步：滚珠的绘制

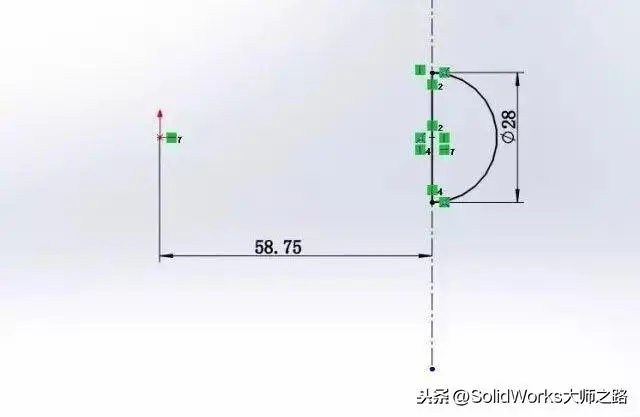

1.前视基准面。草绘半圆，直径28 。

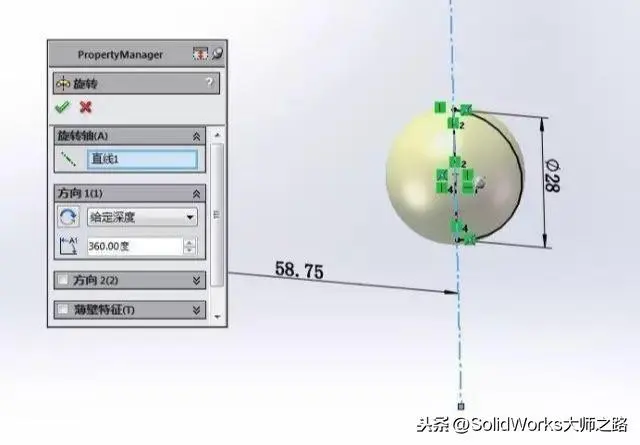

2.旋转。
SolidWorks建模一个轴承第四步：装配体

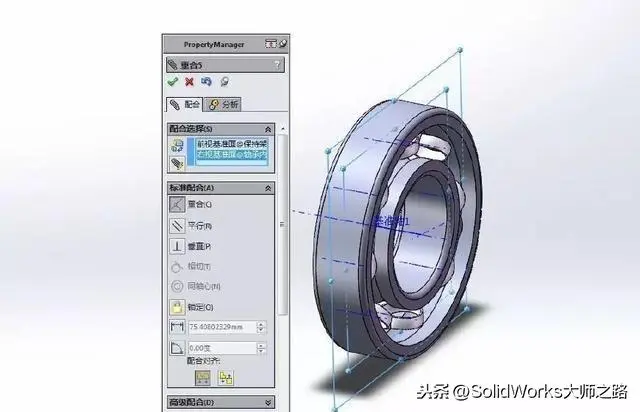

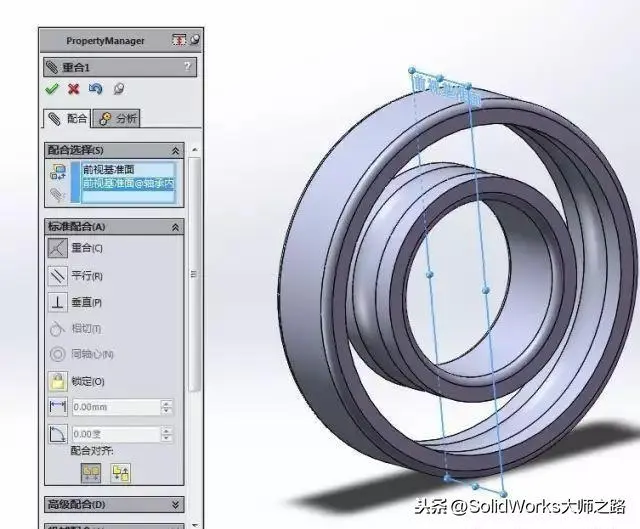

先插入零件“内外圈”，设为浮动。配合：“内外圈的前视基准面” 与 “装配体的前视基准面 ” 重合。
2.配合：“内外圈的上视基准面” 与 “装配体的上视基准面 ” 重合。

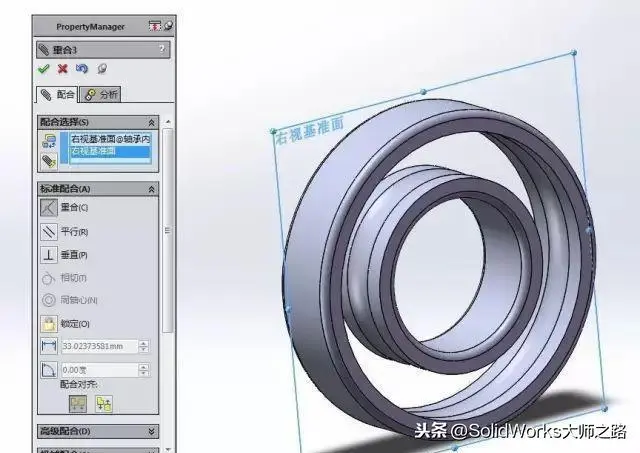

3.配合：“内外圈的右视基准面” 与 “装配体的右视基准面 ” 重合。
4.内外圈固定。
插入零件：滚珠和保持架

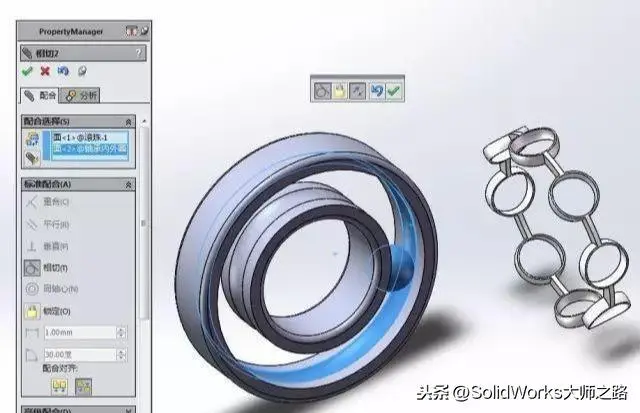

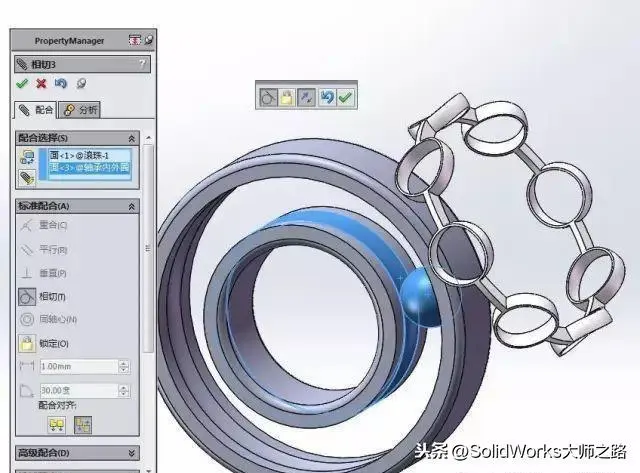

配合：滚珠 与 外圈 相切。
5.配合：滚珠 与 内圈 相切。
6.显示基准轴，和临时观阅轴。

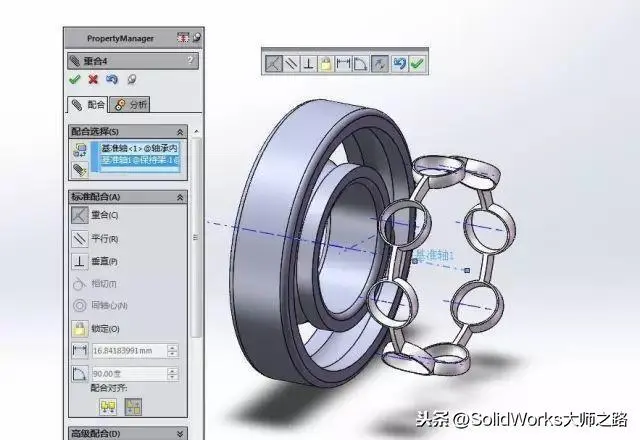

配合：“内外圈的临时轴 ” 与 “保持架基准轴1 ” 重合。
7.配合：“内外圈右视基准面 ” 与 “保持架前视基准面” 重合。
8. 关闭临时轴。

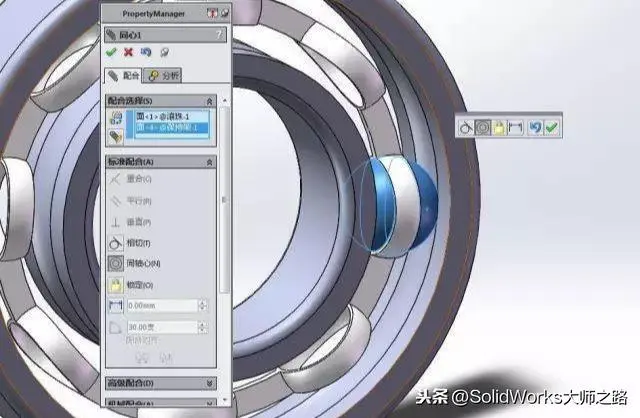

滚珠 与 保持架内侧 同心圆 配合。

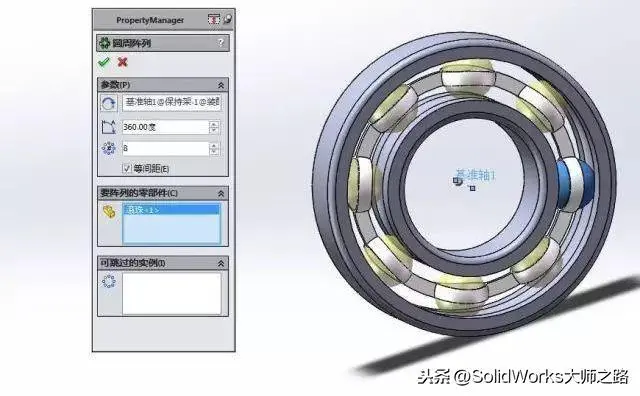

9.圆周阵列。基准轴1 ，8个，要阵列的零部件： 滚珠。

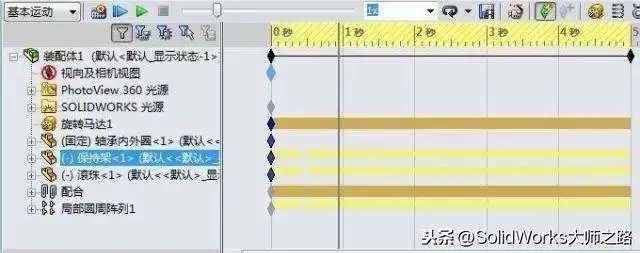

10.运动算例。点 基本运动，给保持架添加一个马达。转速10 。

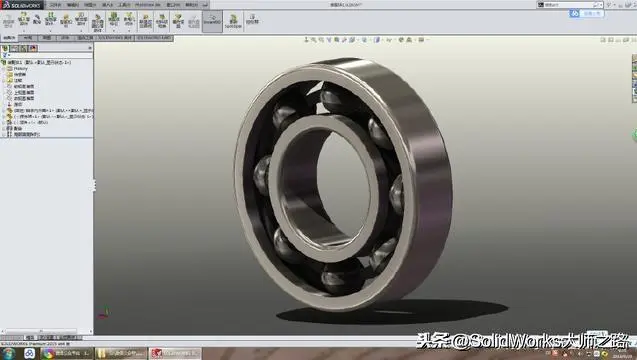

11.完成
