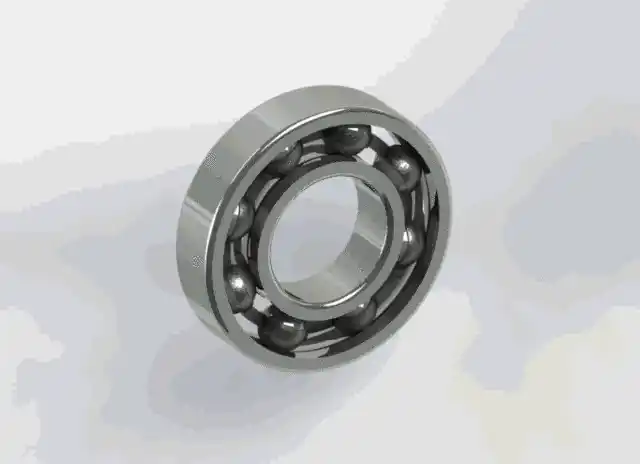

保持架
1.前视基准面,草绘圆,直径160 。
2.两侧对称拉伸,距离3 。
3.上视基准面,草绘半圆直径30 。
4.旋转。
5.圆周阵列。8个。
6.前视基准面。草绘两个圆,直径分别为125和110 。
7.拉伸切除,两侧对称。
8.上视基准面,草绘半圆,直径28 。
9.旋转切除。
10.圆周阵列。8个。
11.基准轴。选择 :上视基准面和右视基准面。(装配体配合的时候用)
12.完成。
内外圈
1.前视基准面。草绘图形如下:
2.旋转。
3.圆角。半径3.5 。
4.圆角,半径3.5 。
5.完成。
滚珠
1.前视基准面。草绘半圆,直径28 。
2.旋转。
装配体
先插入零件“内外圈”,设为浮动。配合:“内外圈的前视基准面” 与 “装配体的前视基准面 ” 重合。
2.配合:“内外圈的上视基准面” 与 “装配体的上视基准面 ” 重合。
3.配合:“内外圈的右视基准面” 与 “装配体的右视基准面 ” 重合。
4.内外圈固定。
插入零件:滚珠和保持架
配合:滚珠 与 外圈 相切。
5.配合:滚珠 与 内圈 相切。
6.显示基准轴,和临时观阅轴。
配合:“内外圈的临时轴 ” 与 “保持架基准轴1 ” 重合。
7.配合:“内外圈右视基准面 ” 与 “保持架前视基准面” 重合。
8. 关闭临时轴。
滚珠 与 保持架内侧 同心圆 配合。
9.圆周阵列。基准轴1 ,8个,要阵列的零部件: 滚珠。
10.运动算例。点 基本运动,给保持架添加一个马达。转速10 。
11.完成
