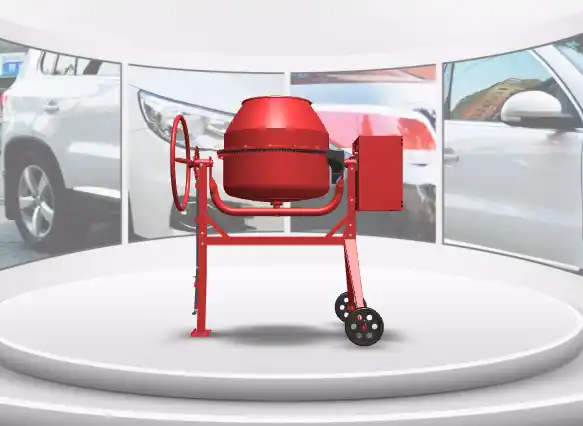

首先介绍一下我所要研究的产品:130搅拌机。样式如下图
这里想分析一下,搅拌桶在转动垂直状态下,物料负载重量140KG的情况下,搅拌桶的型变量。
为了针对性的研究,我去除了所有无关的零部件。

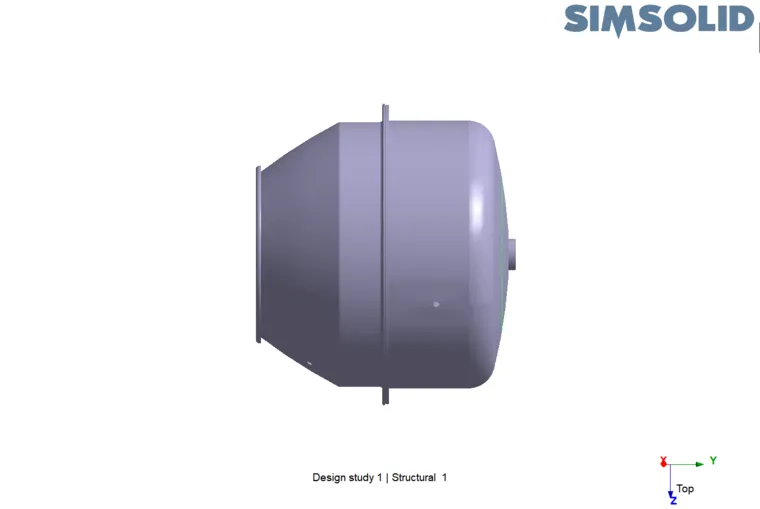

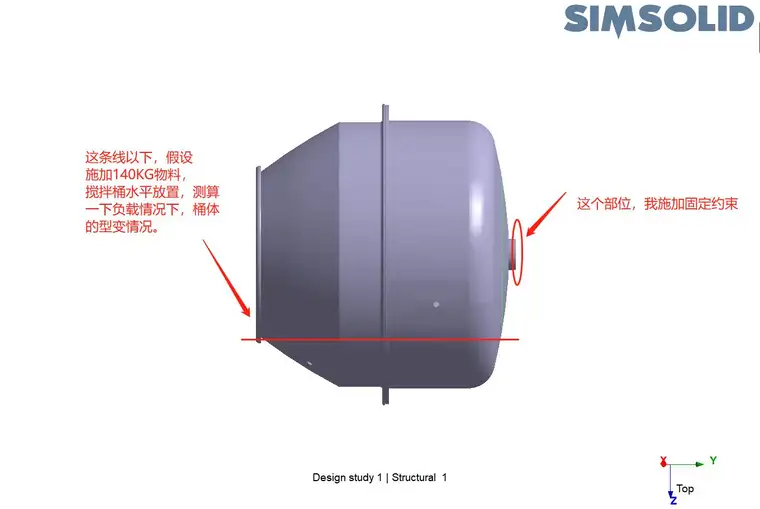

上图显示为分离出来的,结构样式。下图我将说明需要如何分析。
原模型使用Solidworks设计,可以通过插件直接导到Simsolid软件中,也可以使用Solidworks直接转变为第三种模型格式,然后在Simsolid软件中导入打开,这里我用的是后一种方式,先在Solidworks中将模型简化,把不需要的零部件删除,保存为STP格式,然后在Simsolid中打开。后发现还有部分零部件不需要,这里可以直接在Simsolid中进行处理(右键点击你选择要删除的零部件,选择删除即可)。
导入后的模型简单检查一下,尺寸,单位,材料。软件右侧是项目结构树。里面涉及的内容很直观易懂。选择各部件,添加好材料后再设定好各部件之间的连接关系。我所测算的模型,经过简化,去掉一些螺栓连接,直接以BONDED连接替代,焊接件连接以seam welds创建。以上设置顺序不分前后,可以交叉进行。关键的地方是我如何设置负载140KG物料作用在桶体内壁。
这里,在结构树里有个结构功能条目,点击它会在右侧(结构树和图形区之间有个功能选项条),选择FORCE,施加力,在FORCE项目栏中,除了常见的点线面施加作用力外,还有一个Spot功能。通过Spot功能可以创建一个面区域,然后正交投影作用于物件上。通过这种方法。我设置直径400mmSpot面域作用于罐体。

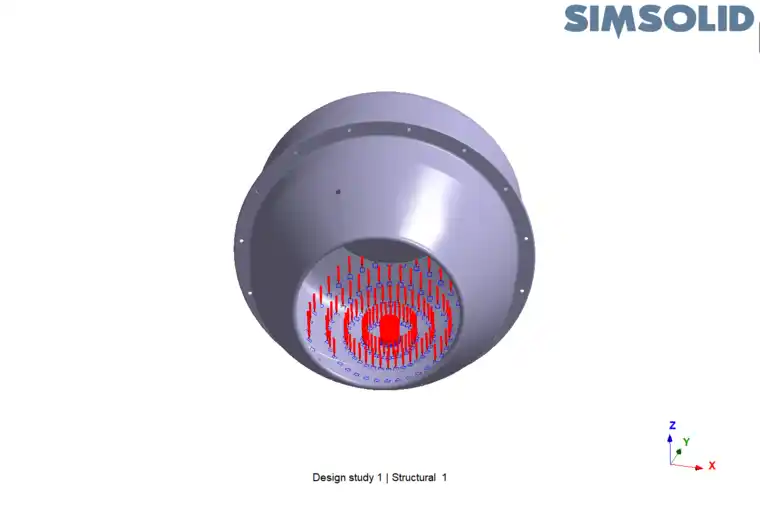

上图红色区域,箭头向下就是假设作用于桶体140KG的物料。
通过上述的设定完成,便可以进行仿真计算。
在进行1-2分钟仿真计算,结果便可以出来,这里我选择查看应力图和应变图。在查看结果演示的时候,项目树下方会出现 Bookmark browser功能目表。通过点击类似相机的图标,实时保存当时查看的结果明细状态图。

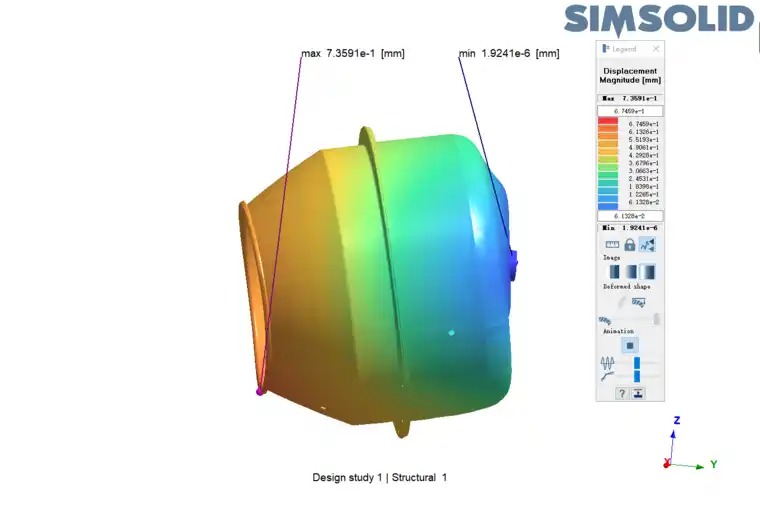

上图显示的为应变图,图示中表明,最大应变为0.73mm。

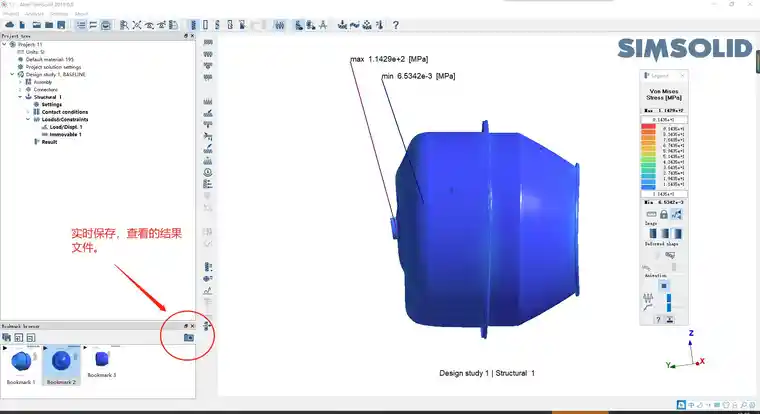

上图显示的为应力图,图示中表明,最大应力的位置,以及大小约在114MP.
通过此软件的简单操作,便可以快捷的了解,自己设计的结构是否可靠或问题点出现的部位,方便日后针对性的去改进。
通过上述的操作,给我最大的感受就是,操作方便,设置简单,通用性高。计算速度快。
