必看Excel加SW强强联合装配体参数化修改选型实用方法

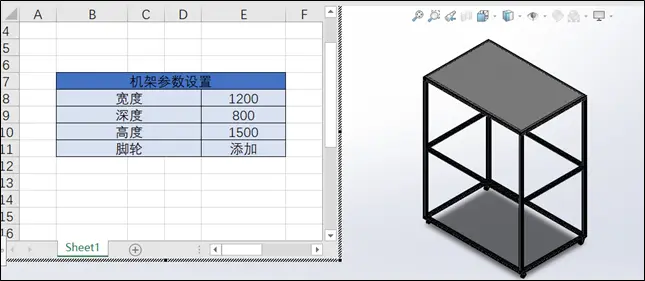

在SOLIDWORKS参数化设计中，手动修改参数、切换零部件选型不仅效率低，还易因参数关联遗漏导致设计偏差。而Excel凭借可视化表格结构、便捷的数据编辑与选型功能，可成为SOLIDWORKS参数化的“核心控制端”——通过建立“SOLIDWORKS参数提取→Excel表格管理→Excel修改/选型→SOLIDWORKS自动更新”的闭环，既能实现参数批量管控，又能快速完成零部件选型切换，大幅提升装配体设计效率与准确性。

本文将通过以下方式介绍如何通过Excel与SOLIDWORKS实现参数修改与选型联动。

一、建立Excel与SOLIDWORKS的联动

SOLIDWORKS 仅适配 Microsoft Excel，不兼容 WPS 表格、LibreOffice Calc 等其他表格软件，这是实现后续参数联动的核心前提。

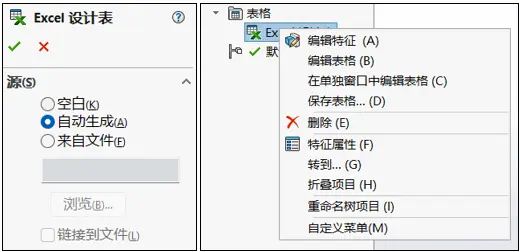

要启用 SOLIDWORKS “设计表” 功能，用户可以在零件/装配体环境下，通过“插入→表格→Excel设计表” 选择 “自动生成”，创建“设计表”以实现SOLIDWORKS设计参数与Excel的联动。SOLIDWORKS将会自动识别零件或装配体中可自动关联的参数，并创建设计表。后续修改设计表内容时，用户可以选择“在单独窗口中编辑表格”通过Excel独立程序编辑内容，也可以选择“编辑表格”命令，在软件中使用Excel表格窗口。如需将设计表保存为外部文件，则可以使用“保存表格”命令。

二、建立草图尺寸与Excel的联动

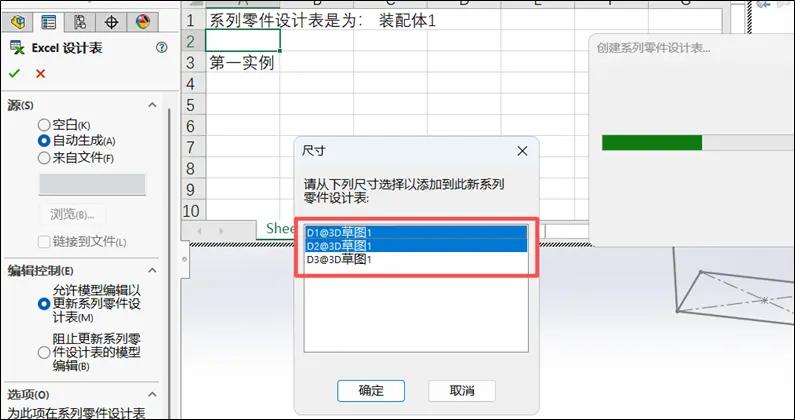

在初次创建装配体的设计表时，若在装配体环境中存在的草图，选择“自动生成”设计表，软件会自动检索出草图中的尺寸。用户可以通过点选是否将草图的尺寸链接到Excel中，如下图所示：

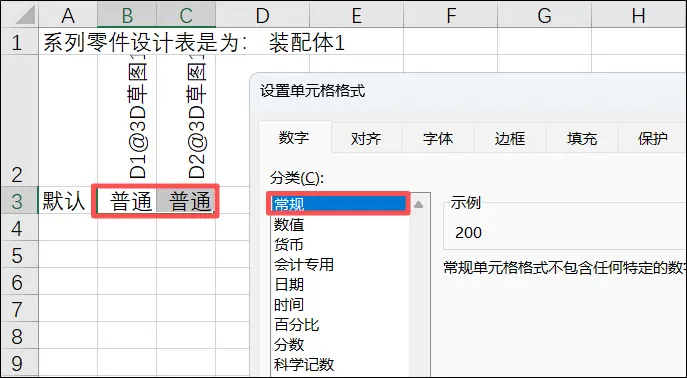

将尺寸添加到表格后，用户需要调整单元格中的文字格式，使数值可以正常显示。

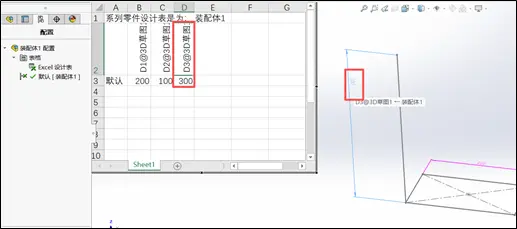

此时草图中的尺寸已与Excel中的尺寸完成联动，用户可以通过修改Excel中的尺寸，驱动草图变化。用户可以通过设置“显示特征尺寸”查看尺寸是否已建立参数链接，已链接的尺寸将“高亮显示”。

后续如需再添加其他的驱动尺寸，用户可以在打开设计表时，通过双击模型中的草图尺寸将尺寸添加进设计表中。

注意：装配体中零件的“草图尺寸”无法直接被添加到装配体的“设计表”中。

如果想要学习更多相关知识，可加入实威数字学院，获得 SOLIDWORKS 实用干货。

限时福利！实威·研威数字学院 SOLIDWORKS 系列课程等您来领→​

三、建立零件的尺寸与Excel的联动

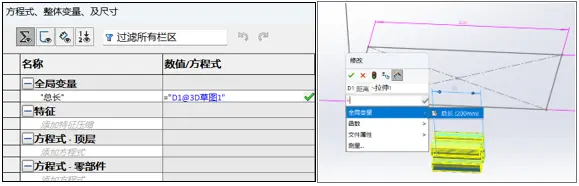

装配体中的设计表理论上仅管理装配体环境下的设计参数，如装配体草图的尺寸，零件的压缩状态、配合特征的尺寸、以及装配体特征的尺寸等装配体的设计参数，因此想要联动零件的设计参数，可以通过在装配体中方程式中添加变量，变量与表格驱动草图尺寸关联，而零件的设计参数可以等于该变量，从而实现通过表格驱动此零件尺寸的变化。

四、建立装配体特征尺寸与Excel的联动

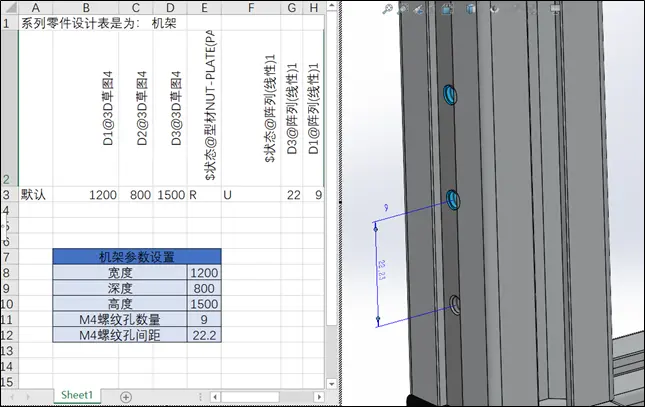

在装配体中添加的配合尺寸、特征尺寸等装配体的设计参数，用户都可以通过直接双击特征尺寸来将其添加到设计表中。在Excel中，用户可以通过创建集中的管理窗口，将关键尺寸和名称罗列至合适的表格中，并通过单元格数值引用等方式，使Excel提取的设计参数等于表格中的单元格数值。

五、建立模型状态与配件选型与Excel的联动

要在装配体中实现Excel驱动模型的选型，必须借助模型的压缩/解压缩状态以及Excel函数功能，具体方式如下：

首先，用户需要将所有参与选型的同类型零部件全部装进装配体时，在装配时尽量与装配体的基准面或不参与选型的模型做配合参考，以免出现选型后配合参考零件被压缩导致模型配合关系报错。

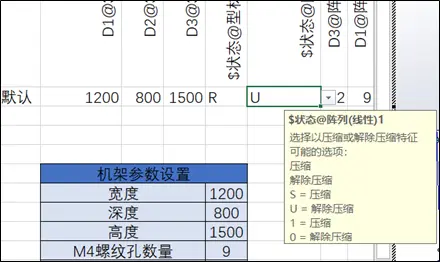

其次，在打开Excel设计表的情况下，通过在视图区域中双击对应的零件，将零件的的状态属性添加至设计表中，零件的状态将会以“S，R，1，0”显示、特征的状态将会以“S，U，1，0”显示，S与1代表“压缩”，R、U与0代表“解压缩”，建议通过“0”与“1”控制零件与特征的压缩状态。

最后用户需要在Excel中创建单元格选型与函数关系，利用IF语句自动判断相同类型零件之间的取舍关系，如：当“零件1”处于“还原状态”时，“零件2”便自动处于“压缩状态”。具体方法如下：

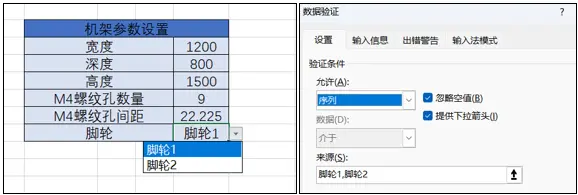

单元格选型可以借助“数据验证”中的“序列”功能，在来源中输入对应零件型号的名称，中间使用英文输入法的 “,”隔开；

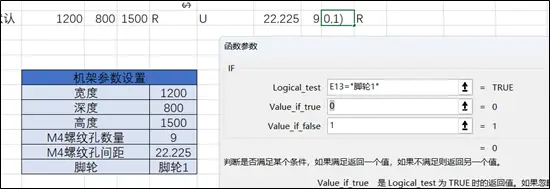

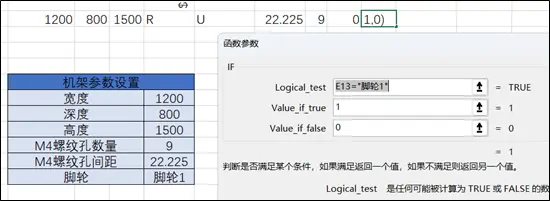

语句判断使用IF语句，单元格中的的数值若为文字需要添加英文双引号" "，若为数字则无需双引号；在设置IF语句前需注意，由于Excel提取完模型状态后，会自行为单元格设置数据验证，导致IF语句无法添加，请先清除此单元格的数据格式，在添加语句。

另一组模型则使用相反的IF语句，使其结果恰好处于相反结果。由此，同类型的模型在选型后仅其中被选中的模型将会处于解压缩状态。
