SolidWorks实战案例：体验设计魅力

一、Test 1

1. 分析

1. 首先，可以看到一共有三个孔（一大两小）是需要完全贯穿的，那就等到最后一把贯穿好了；
2. 所以，一开始应该先画50的大圆和两个长方形；
3. 将上述都拉伸好；
4. 然后再画30小圆和两个10小圆，并贯穿；

2. 开始

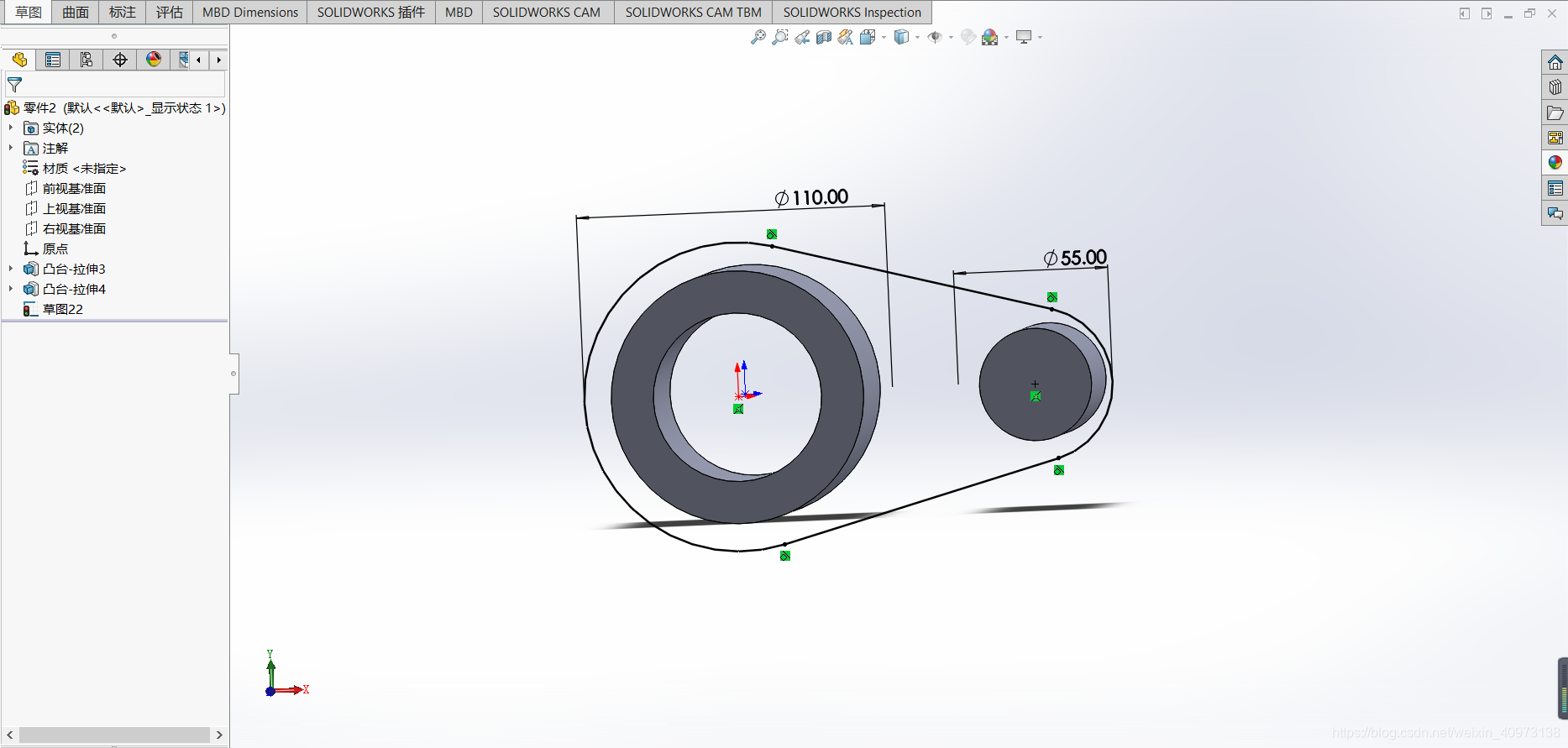

利用已知信息将各个长度约束好。

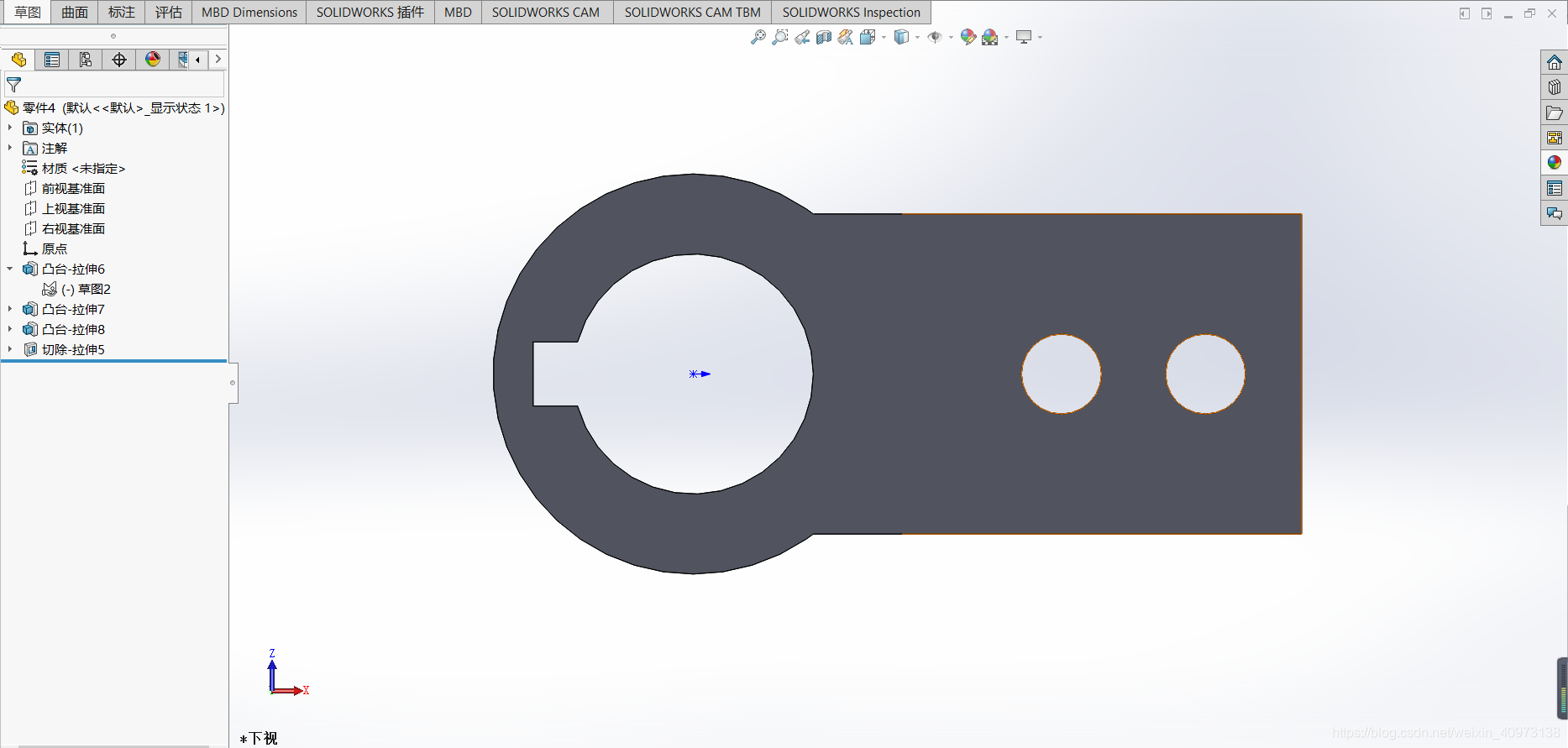

1. 画第一部分草图

       鼠标右键上拉即可切换智能尺寸，然后点击边或两点即可快速约束尺寸；


2.拉伸

3.画第二部分草图

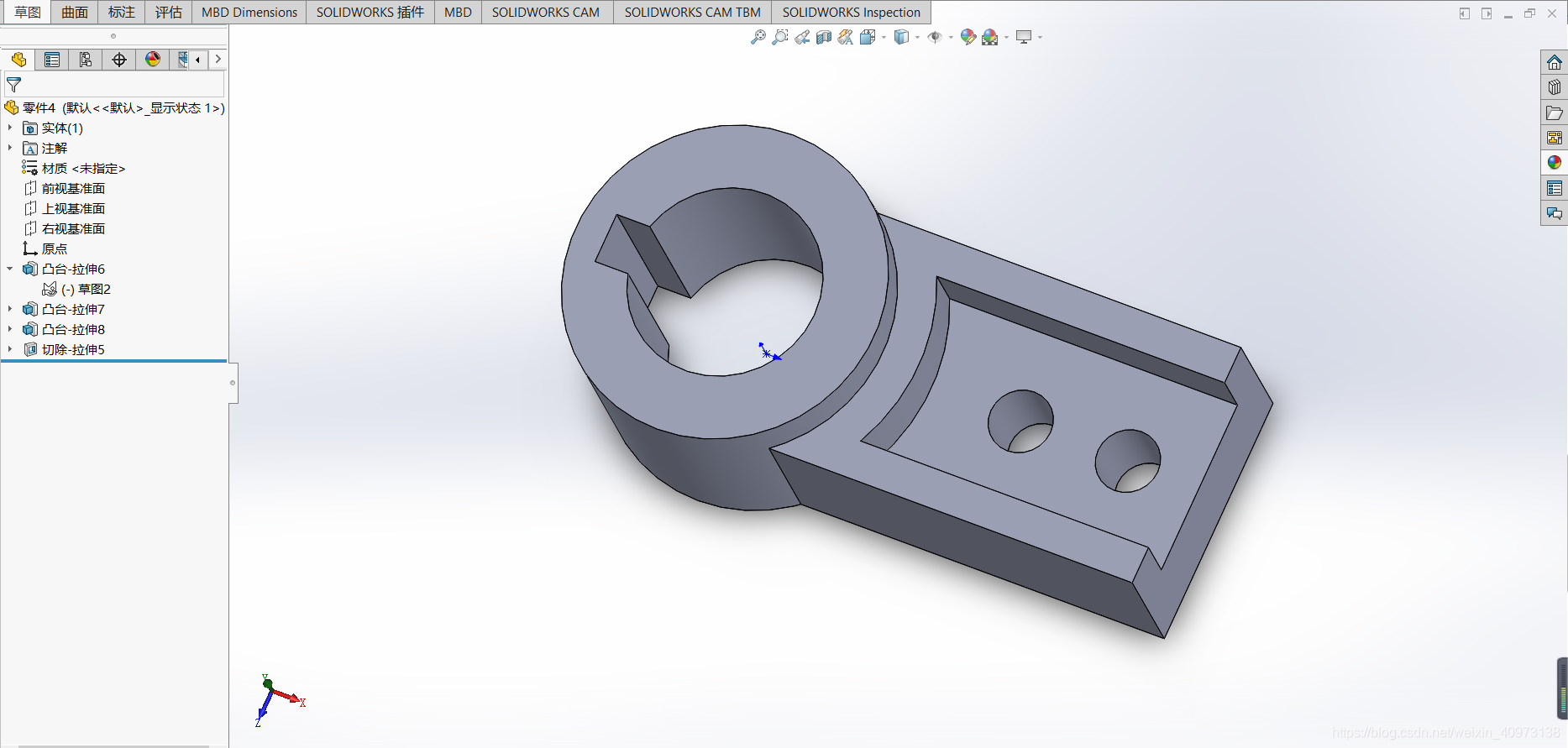

4.完全贯穿

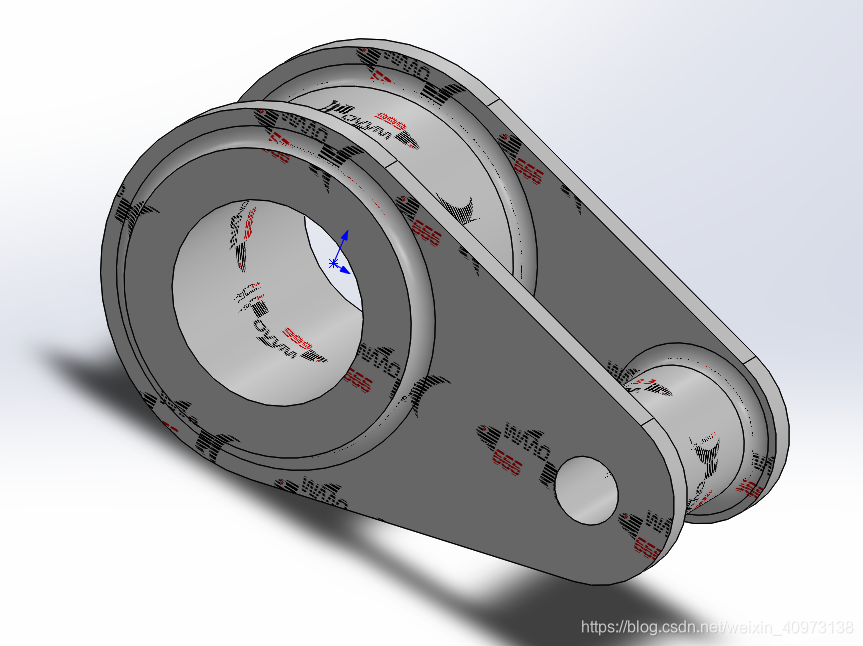

5.最后同时也是最重要的一步 —— 上贴图

二、Test 2

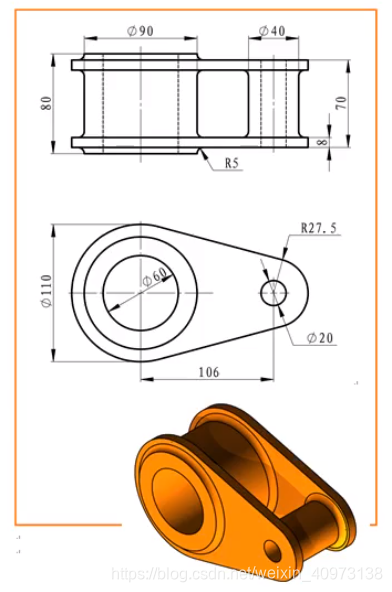

1. 分析

1. 可知这是一个对称模型，所以我们可将对称轴选在上图中第一个示意图的中间部（可用前视基准面）；

2. 开始

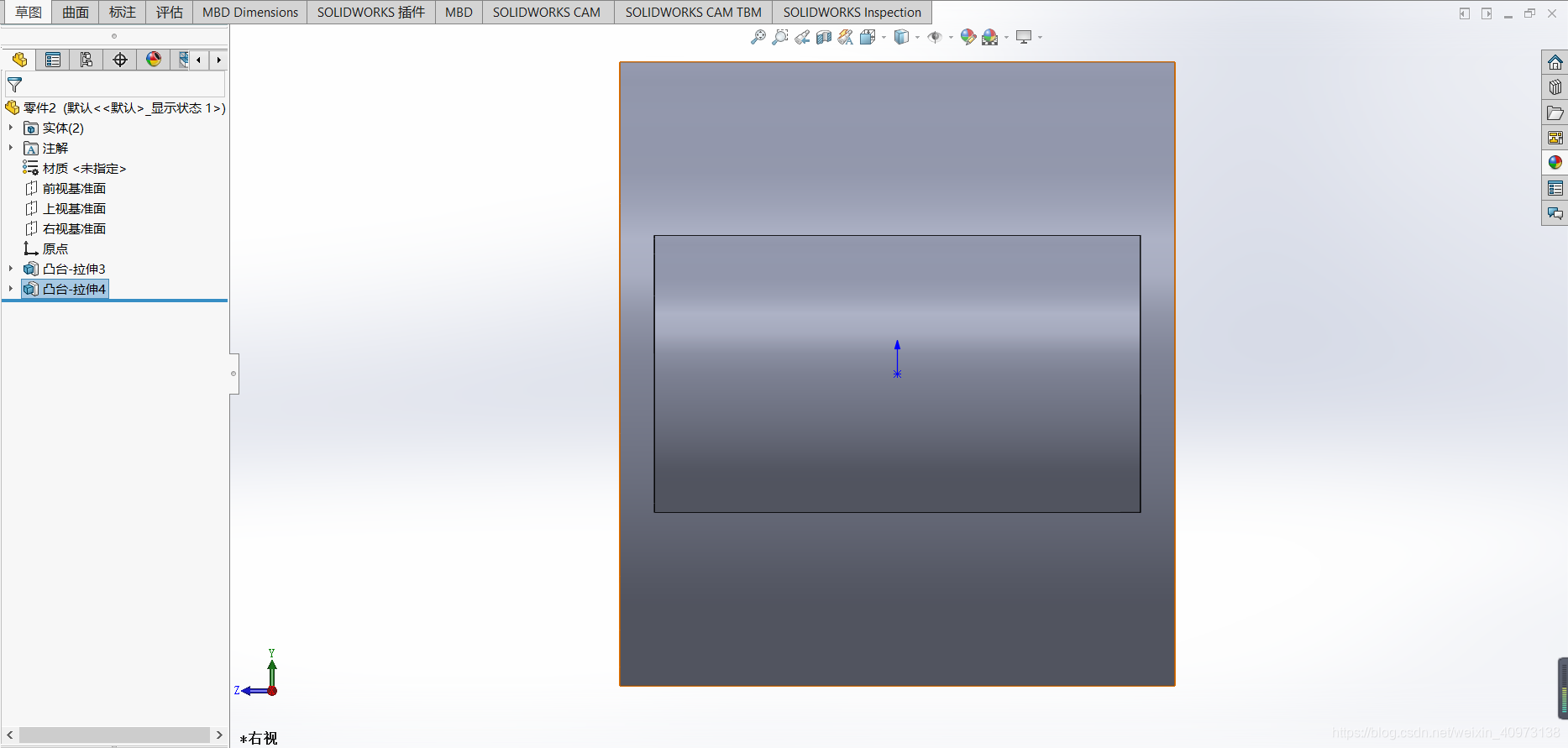

两边同时延长，一共80mm。

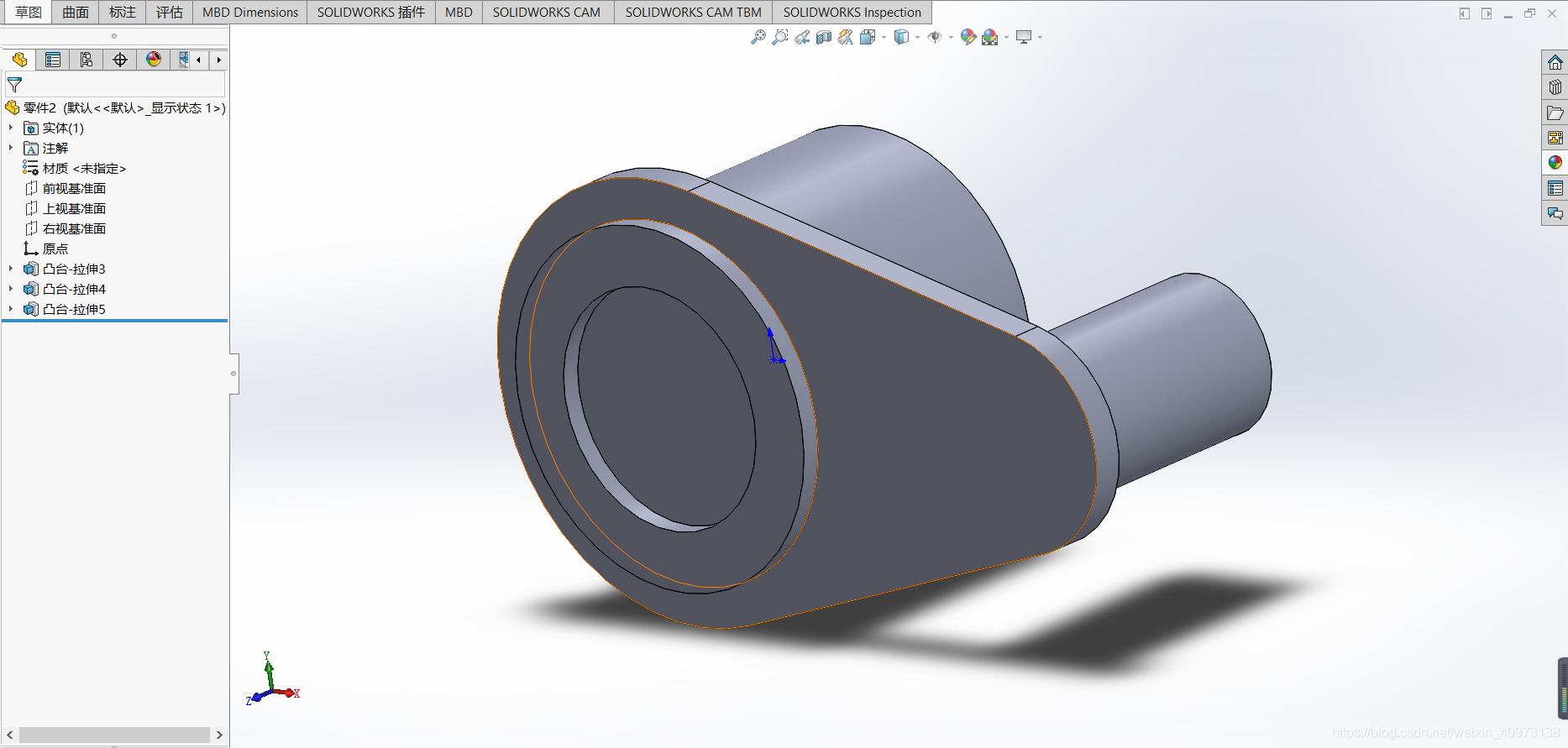

   小的圆柱体一样，只不过是70mm长。

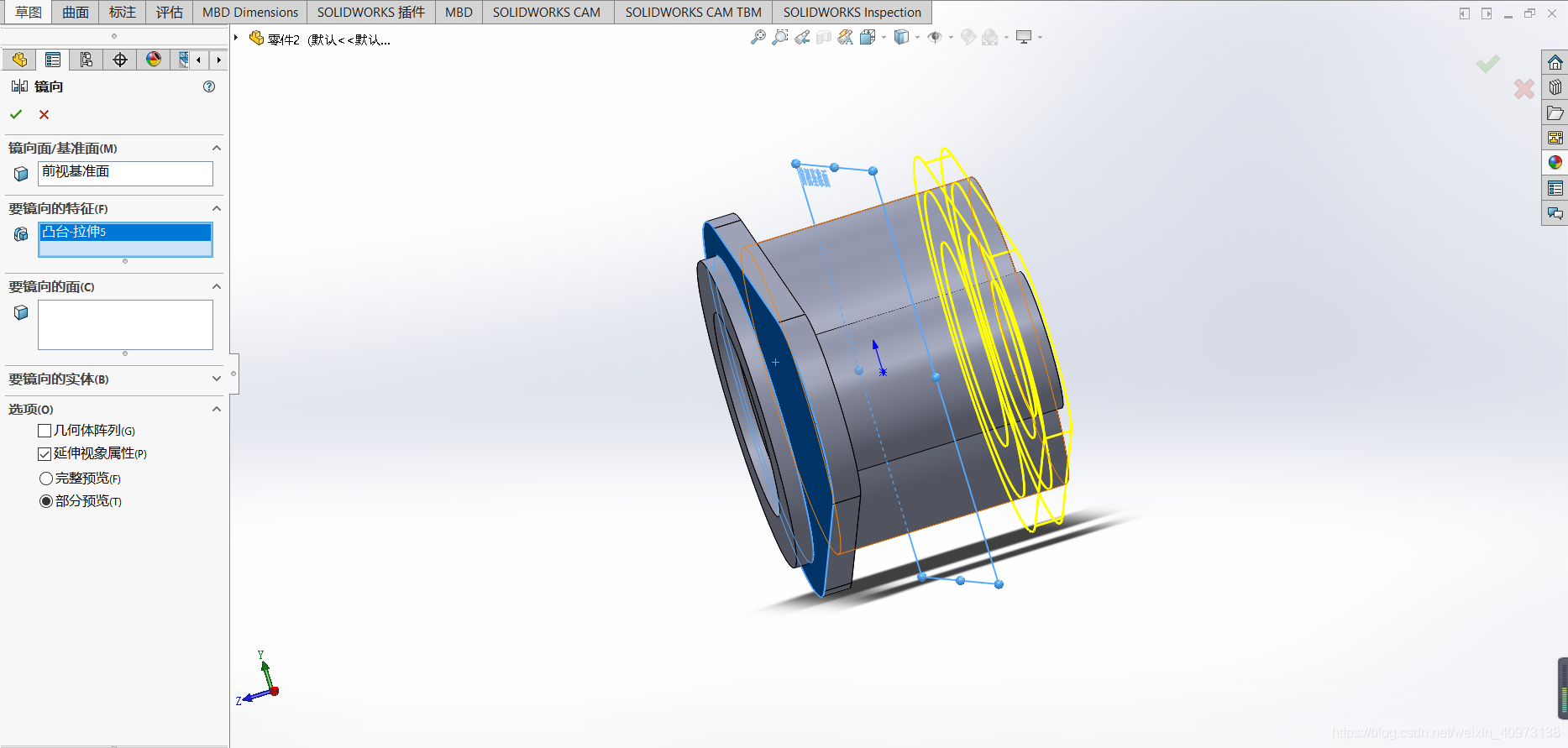

   点击右边工具栏的【线性阵列】→【镜像】。


   两个一起打通

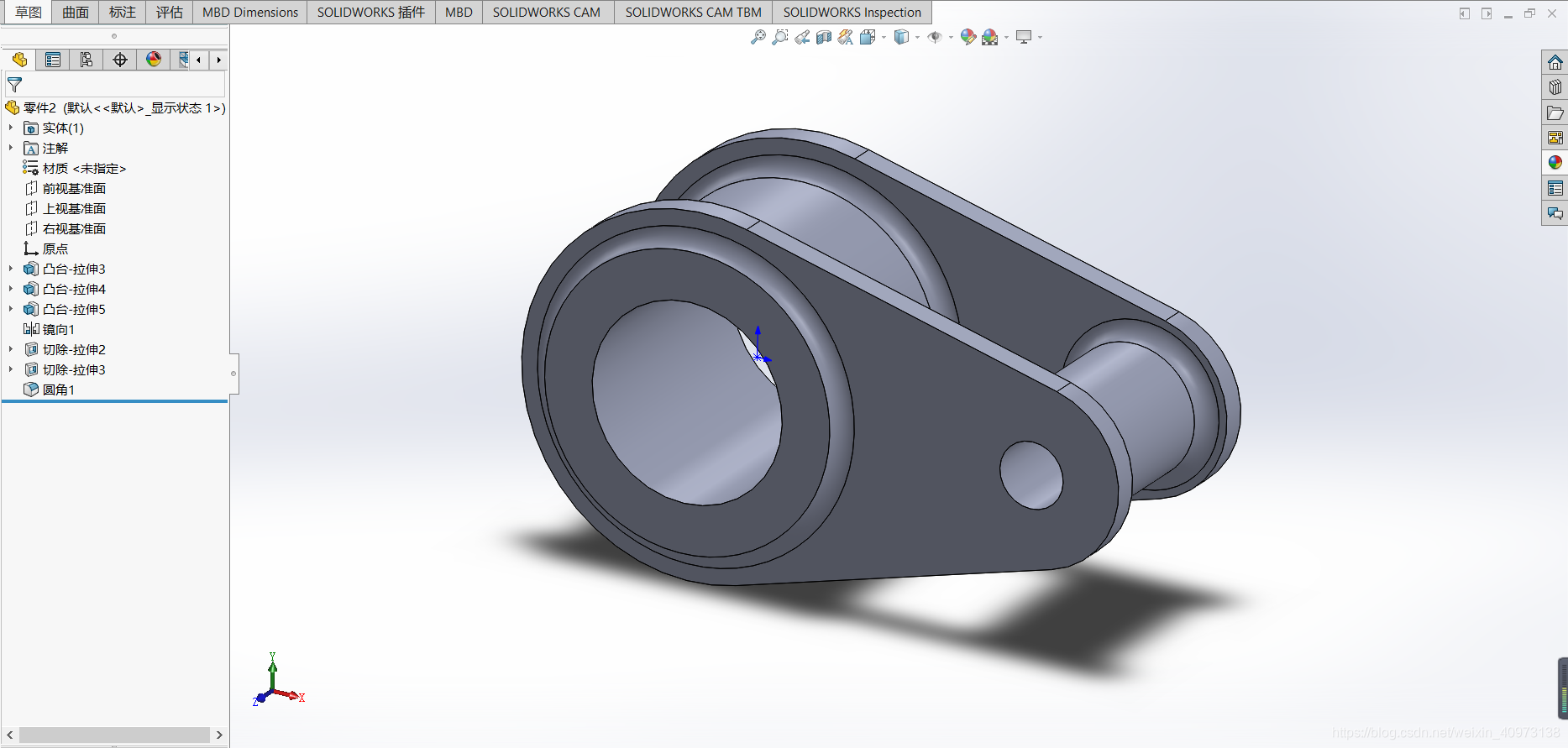

   补上圆角


   最后上漆

三、Design

最近发现缺一个耳机架，但是感觉淘宝的又很丑，于是打算自己设计一个。

于是，我以“珊瑚”为主题，设计了一款耳机架，不喜勿喷哈哈！！！

这是渲染图 👇

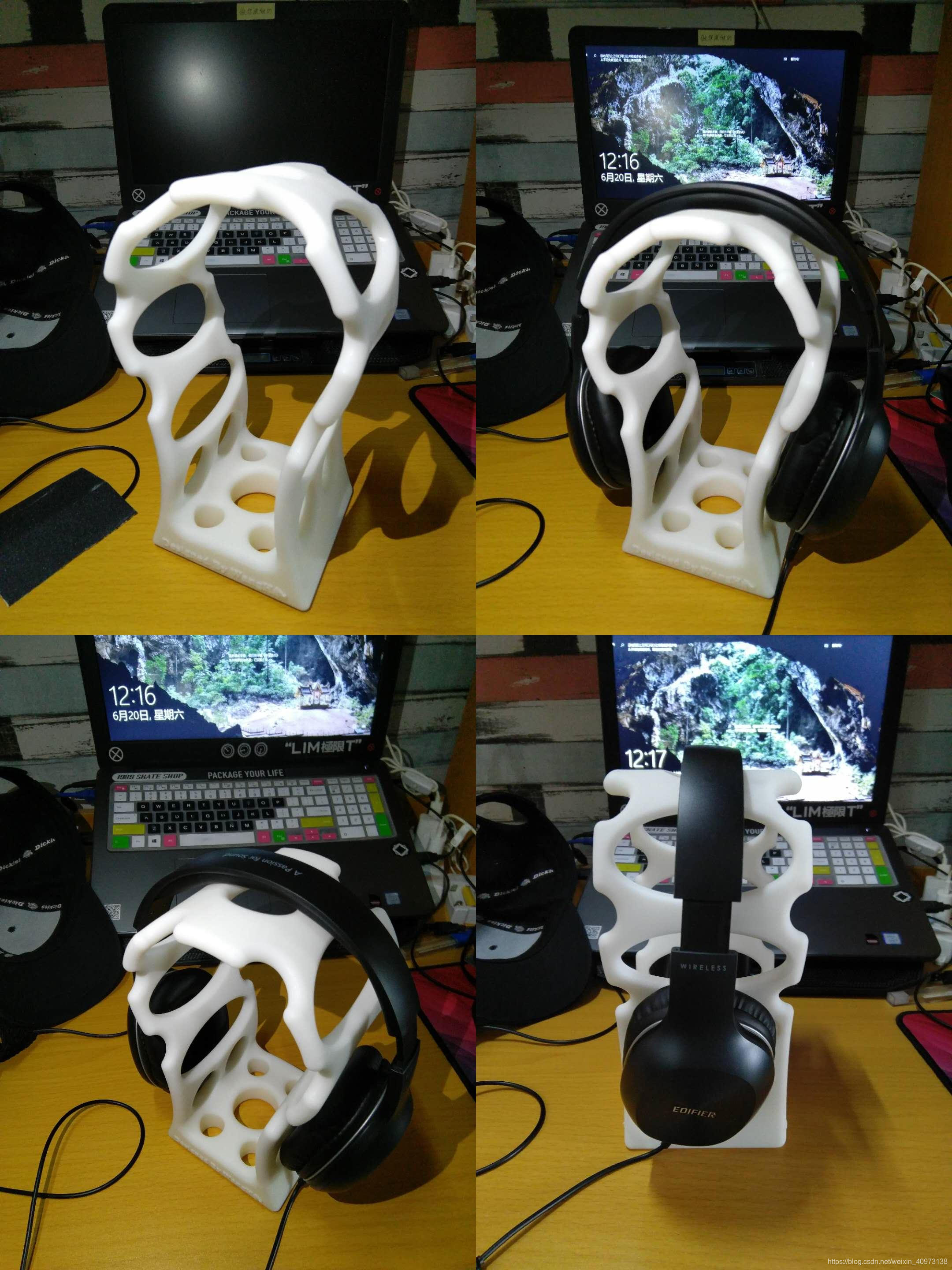

这是实物图（未上色）👇
