SolidWorks Visualize：头盔渲染实战案例教程

近日公安部交管局下发通知，自2020年6月1日起将在全国开展“一盔一带”安全守护行动！增强群众佩戴安全头盔的意识。

下面小编教大家怎么样用SolidWorks Visualize渲染一个头盔模型图片。

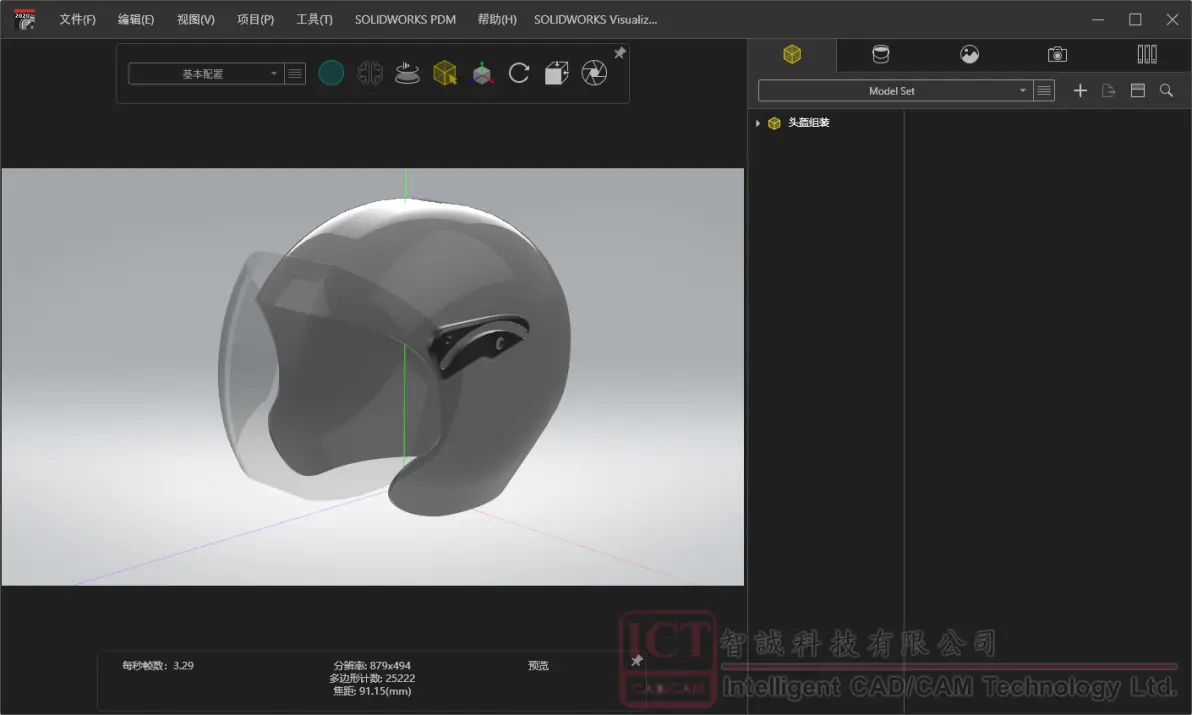

1）首先，在SolidWorks Visualize打开要渲染的SolidWorks文档，如图。

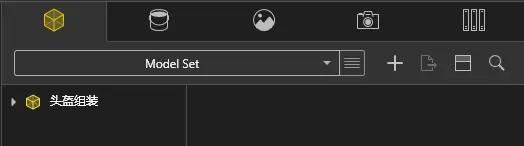

2）在SolidWorks Visualize中，用“空格键”切换简易模式和渲染模式，如图。在渲染模式下，右边调色板仅从左开始依次执行“模型”，“外观”，“布景”，“相机”和“文件库”。

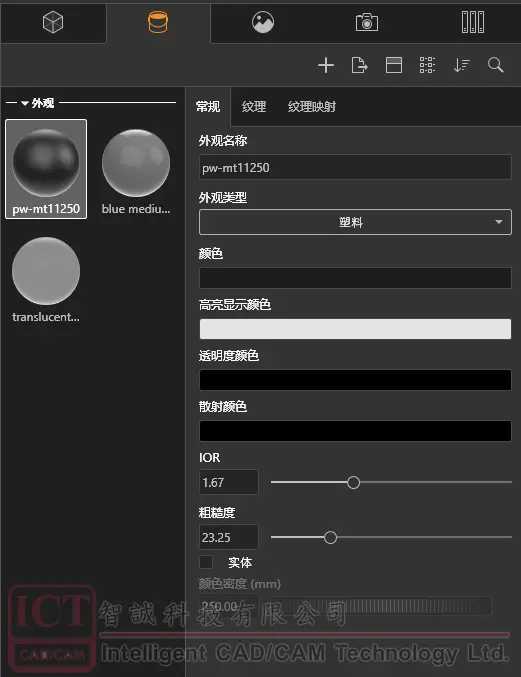

3）单击“外观”图标。在显示区域中显示“外观”对话框，并可以分配所需的“外观”。您可以手动修改现有外观，或使用文件库中的各种“外观”。

在这里，我们为头盔外观添加“Basic Black Plastic”,并调整其粗糙的40，为透明罩子添加“Transparent glass”,设定外观类型为实体。将渲染器调整为快，预览如下。

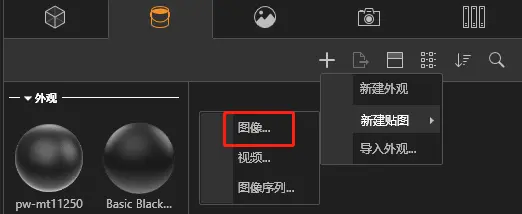

4）接下来，可以在外观中添加贴图图像。

通过拖放的方式将图像拖动到模型上，调整其大小和位置。

5）接下来，单击“布景”图标。“场景”是周围的环境。“背板”是背景墙。与外观一样，您可以使用“文件库”设置所需的场景和背板，您还可以新建光源并指定突出显示的位置。

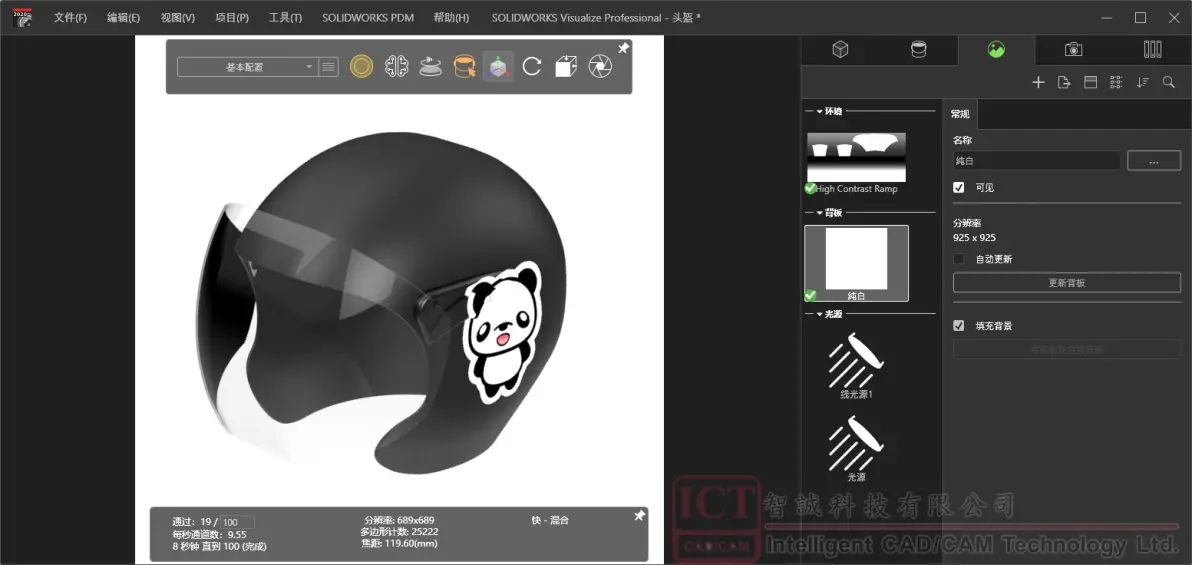

这里添加纯白的背板，并添加合适的定向光源，如图。

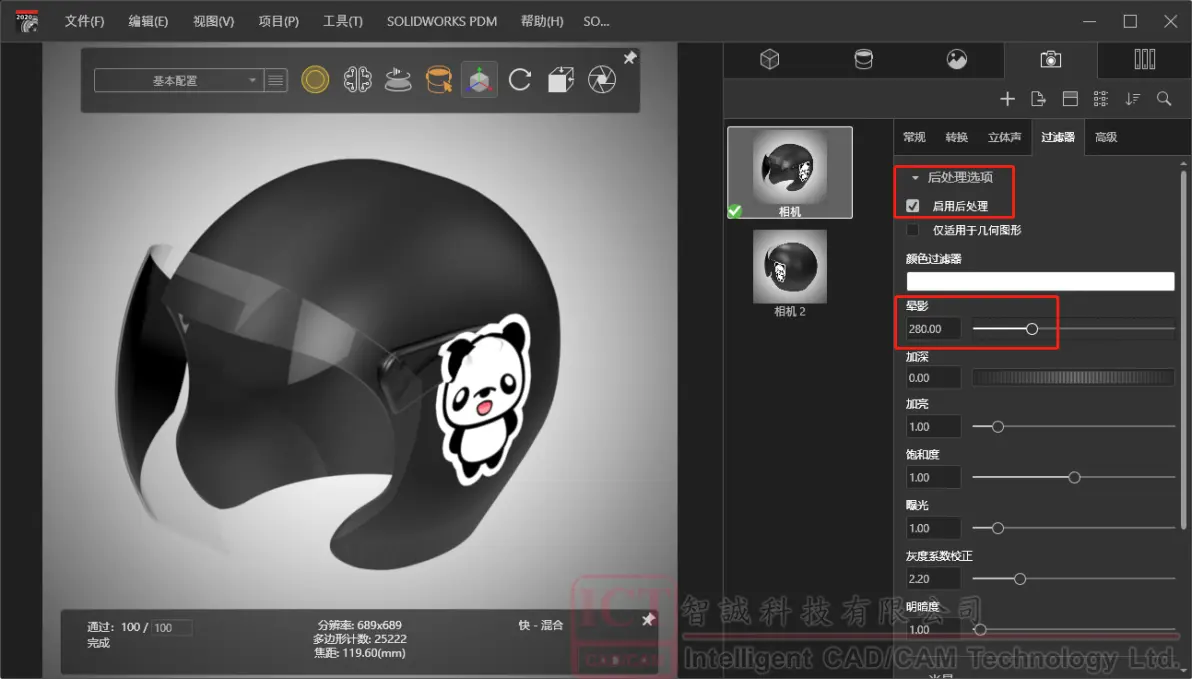

6）接下来是“相机”。除了更改亮度之外，还具有使用过滤器，对相机进行后处理。

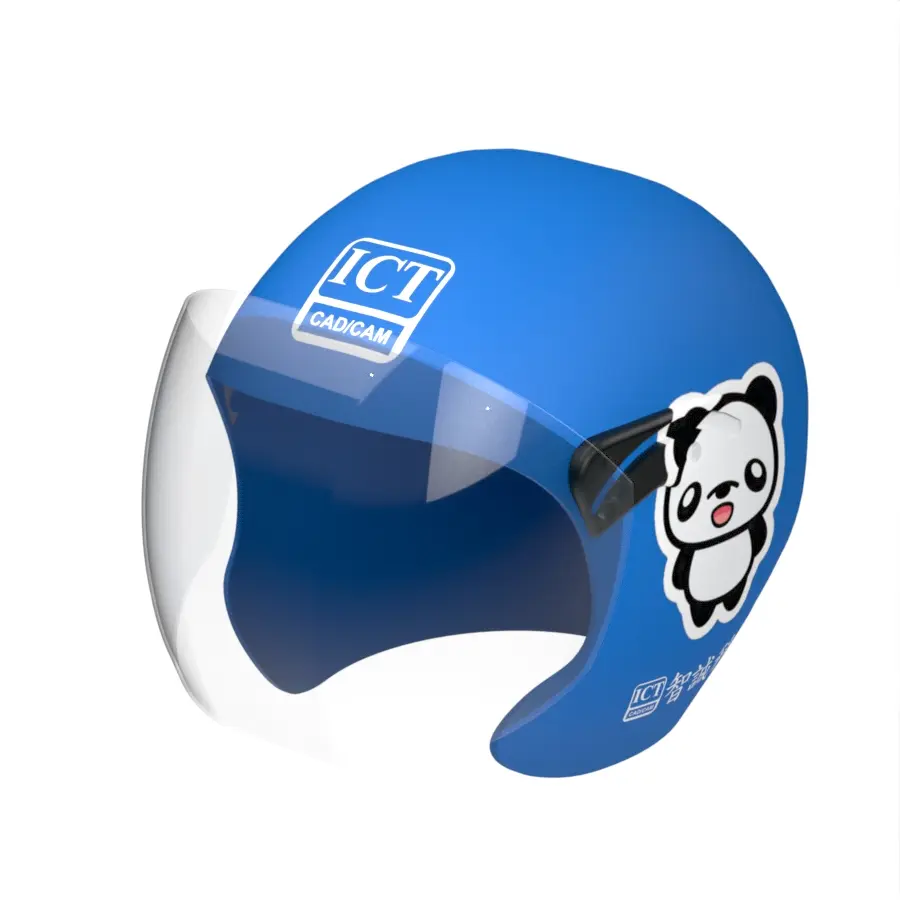

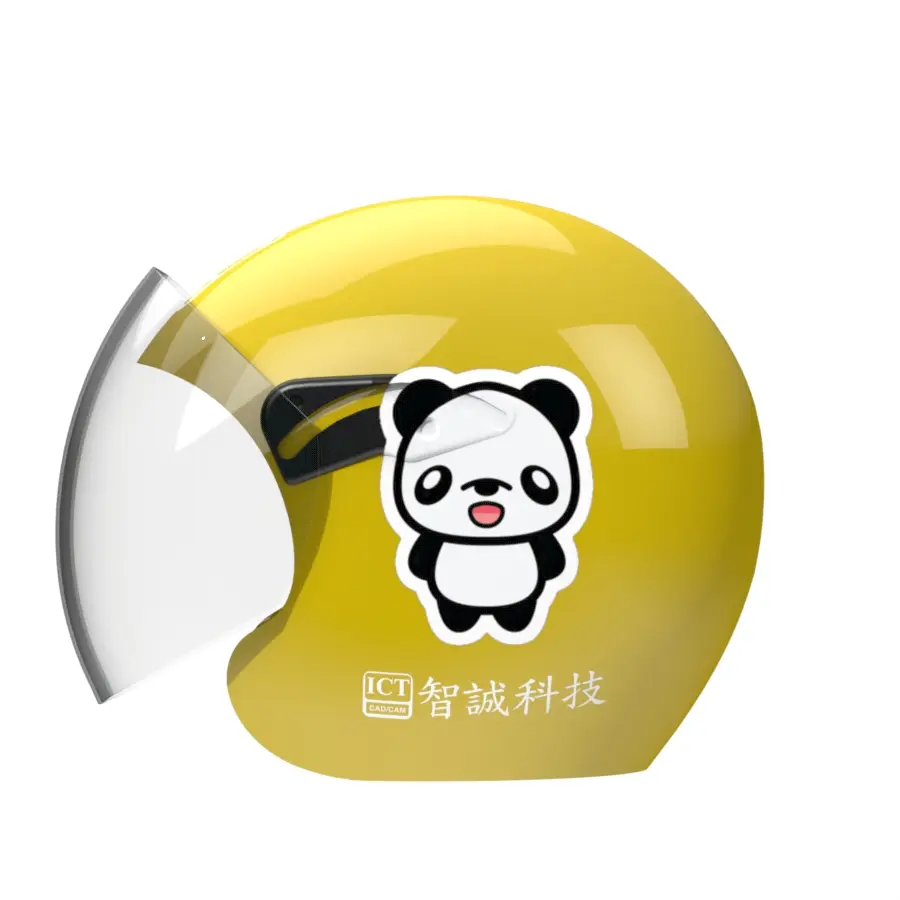

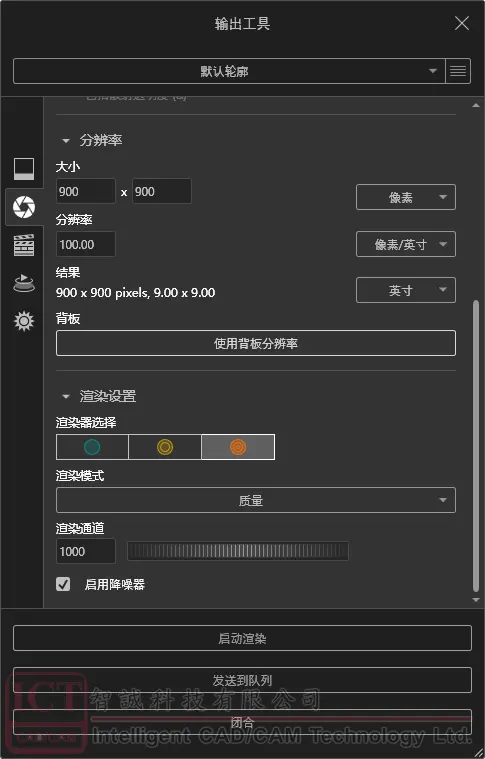

7）最后，只需单击“渲染”图标。调整合适的分辨率，渲染器和渲染通道，即可开始渲染。渲染结果如图。

通过简单直观的用户界面，SolidWorks Visualize使您可以利用 3D CAD 数据，尽可能快速和轻松地创建照片级质量的内容。
