头盔作为骑乘保护头部的重要工具，作为一名SOLIDWORKS工程师，我们如何对头盔进行设计，需要了解怎样的细节了，今天以摩托车头盔为例，以solidworks软件进行摩托车头盔造型设计：

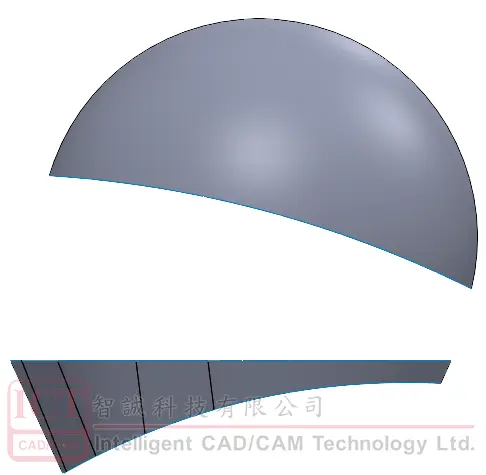

a) 使用草图绘制，并通过拉伸曲面，生成曲面
b) 创建草图时，必须将草图完全定义，以便误操作而导致草图变化
2. 依照规格尺寸创建头盔顶部
3. 使用3D草图创建放样引导线，并使用放样曲面，连接底部和顶部曲面
4. 切换基准面至前视基准面，并创建护目镜避空位
a) 提前计算头戴入头盔位置，从而计算护目镜的开孔尺寸
b) 由于头盔为左右对称，只需要创建一边，然后使用镜像
5. 使用拉伸切除，创建护目镜安装避空位
6. 参考上一步骤，创建护目镜安装位置，并且使用抽壳完成内部实体切除
7. 使用拉伸切除，创建透风口
a) 由于摩托车头盔较于封闭，需要装加两处透风及过滤位置，便于头盔内更好的空气循环
8. 护目镜的创建
a) 使用头盔部分参数，创建曲面
9. 使用放样曲面，连接曲面
a) 护目镜是可移动调制却又需要保证一定的密封性；所以在创建曲线过度时，需要在两端接触曲线给与一定的角度
b) 在使用3D样条曲线时，分别对上下端点给与90°
10. 使用前视基准面，创建护目镜草图
a) 可参考头盔护目镜开孔位置尺寸，创建草图
11. 使用曲面裁剪，裁剪掉多余的曲面，生成护目镜面
12. 通过加厚，生成实体
13. 在创建头盔部分时，所建立的己准是以草图基准点为己准；使用草图基准点作为参考，创建装扣位
14. 利用倒角，将利边顺滑过度
15. 基础造型创建完成后，可以将头盔及护目镜进行装配检查
a) 新建装配体模板，分别插入头盔和护目镜
b) 将头盔和护目镜装配，并使用干涉检查，检查是否在合理范围内
产品造型设计中，合理的利用2D和3D草图，更加高效的创建最佳的曲面特征；
通过使用SOLIDWORKS检查工具，能够更加直观的查看并发现前期造型设计是否存在配合，设计缺陷等问题，从根源解决问题。
