SOLIDWORKS软件：消费性产品设计应用与案例

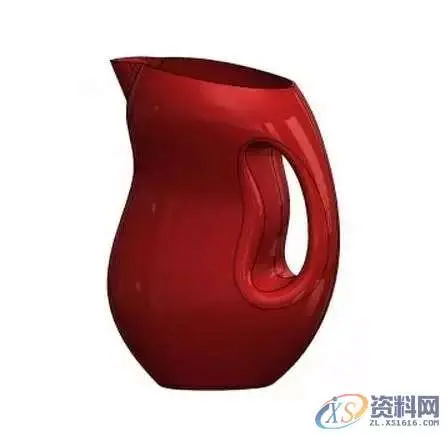

在消费性产品设计当中，solidworks 新增了B-Spline三度、五度、七度的曲线设计，在曲面设计上更加得心应手！如图所示，如此曲线造型的水瓶，也可以轻松以曲线工具建置完成。

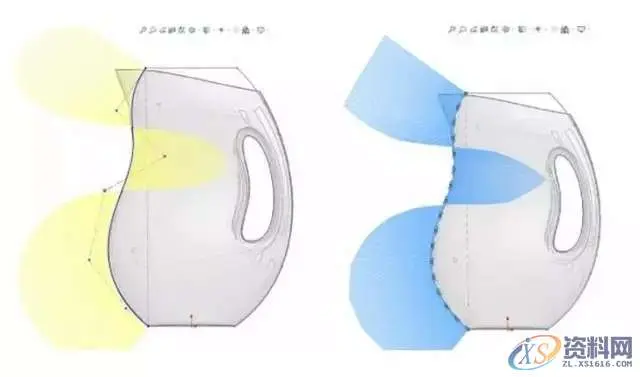

    以往在建构曲线时，会选择不规则曲线来做为我们建构的工具，但因为不规则曲线调整困难，设定上的曲率又往往不理想，所以这次利用B-Spline来做为建构的工具则可轻松调整出完美的曲率，调整上可藉由曲率梳型来观察到曲线的圆滑性。以下简单来比较一下两者间的差异，左图是用不规则曲线所调整出来的梳型，右图则为B-Spline调整出来的梳型，是不是差异很大呢！

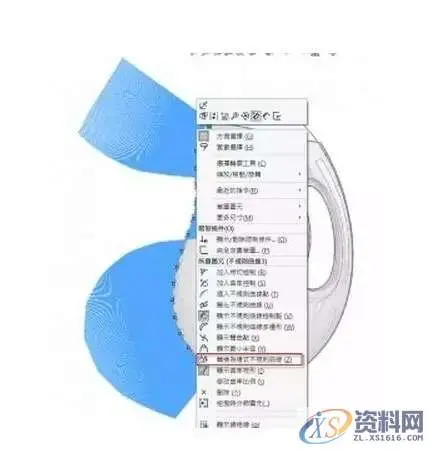

但即使如此也无须担心，SOLIDWORKS 在曲线的转换间只需一个右键选单即可完成选取，不管你是要不规则曲线转B-Spline或是B-Spline转不规则曲线(如图所示)，都在一个动作中就可以完成了！是不是非常方便呢？

而利用这些曲线生成曲面之后，在消费性产品设计中很重要的一件事就是修剪曲面的功能啦！在SOLIDWORKS 中修剪曲面功能，新增了预览选项，大大的提升了修剪的效率以及正确性，如图所示，可在修剪时 开启预览选项的排除显示，就可以知道还有哪部分的曲面需要修剪，非常方便！

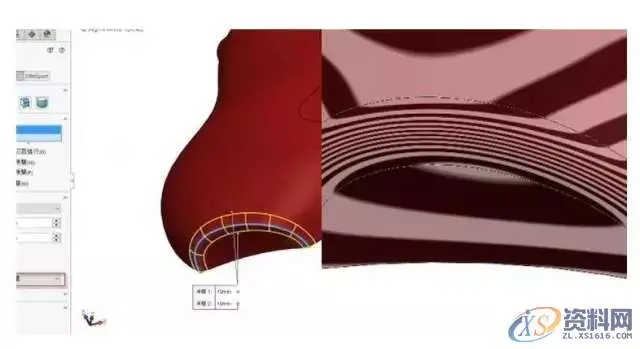

而做好的造型如果需要制作圆角时，SOLIDWORKS 新增了曲率连续的圆角选项，使得在制作圆角时可以平滑接合两片曲面，如图所示，是不是比起一般的圆角更来的漂亮呢？藉由斑马纹工具更可直接看出使用曲率连续的圆角选项所做出来的圆角所连接的部分更加平滑，如图下图所示。

而在完成了此水瓶的制作之后，如果还想知道里面的容积该怎么办呢？在SOLIDWORKS 中可利用相交的功能快速算出与曲面内部相交的体积，如此一来就可计算出容积的值，如图所示
