SW这个软件相信机械的同学都了解，其设计库功能也是很强大，今天想分享一些画阀块的心得，一是对自己的思绪进行整理，二是帮助跟我一样刚入行的同学快速入门。本篇文章主要分享如何建立设计液压阀块时所需要的设计库，以我目前的认识，一个液压阀块有哪些要素呢，一是油口，这个油口可以是螺纹连接，可以是法兰连接；二是插装阀需要的插孔，板式阀安装使用的底板；三是阀块的信息，油口旁边需要打上标识钢印，另外还要出厂日期，公司信息，这些可以钢印，也可以做铭牌。

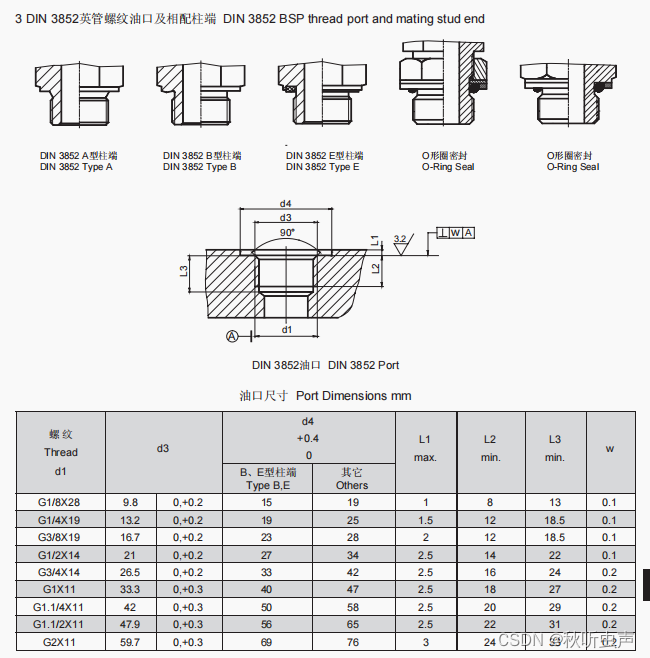

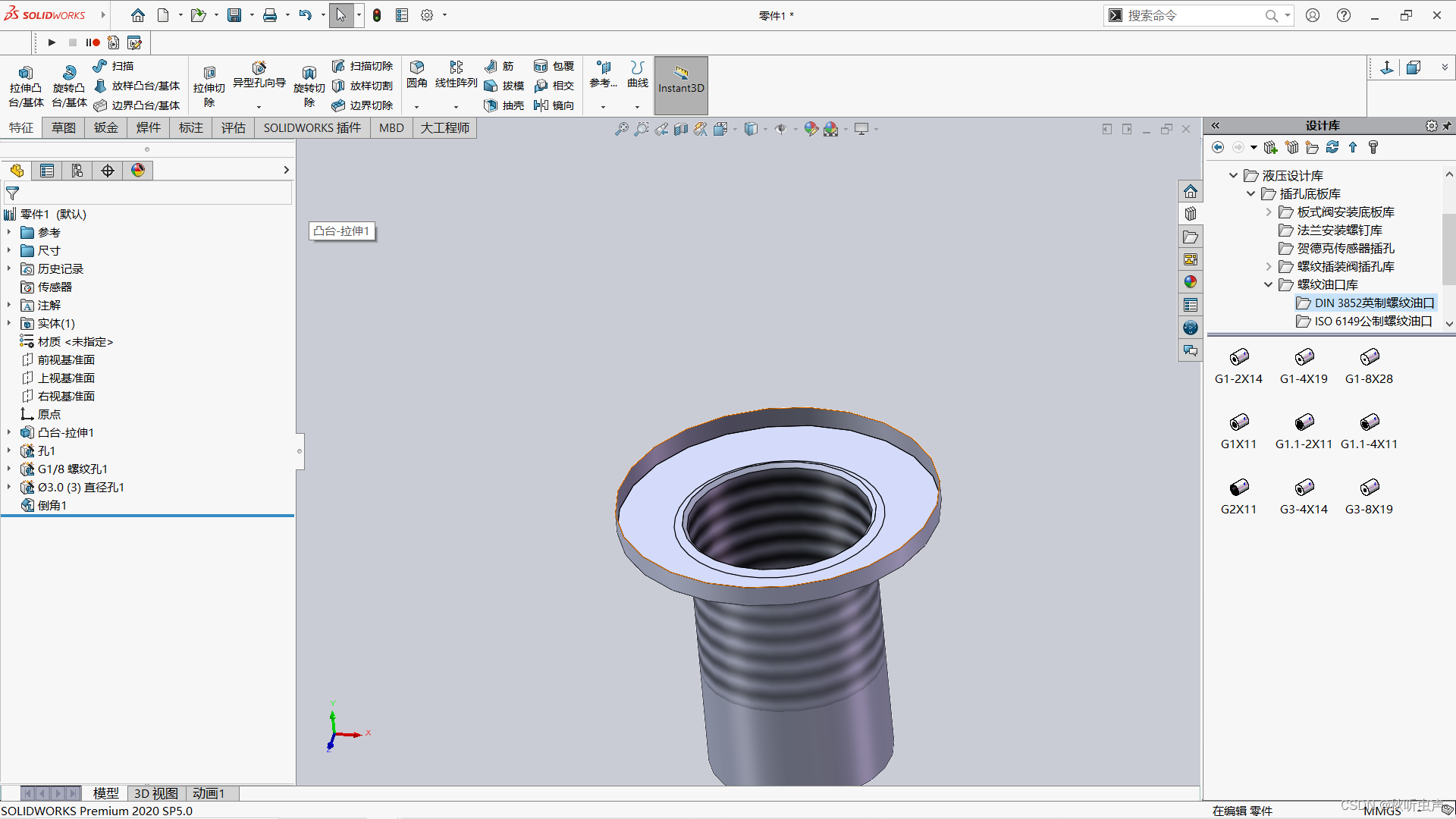

我目前做液压阀块设计使用PARKER的产品较多，所以油口我就以我常用的DIN 3852标准为例。下图为 DIN 3852英管螺纹油口及相配柱端，我比较常用ED密封，因此我使用较多的是E型柱端及其油口
1：先生成一个凸台

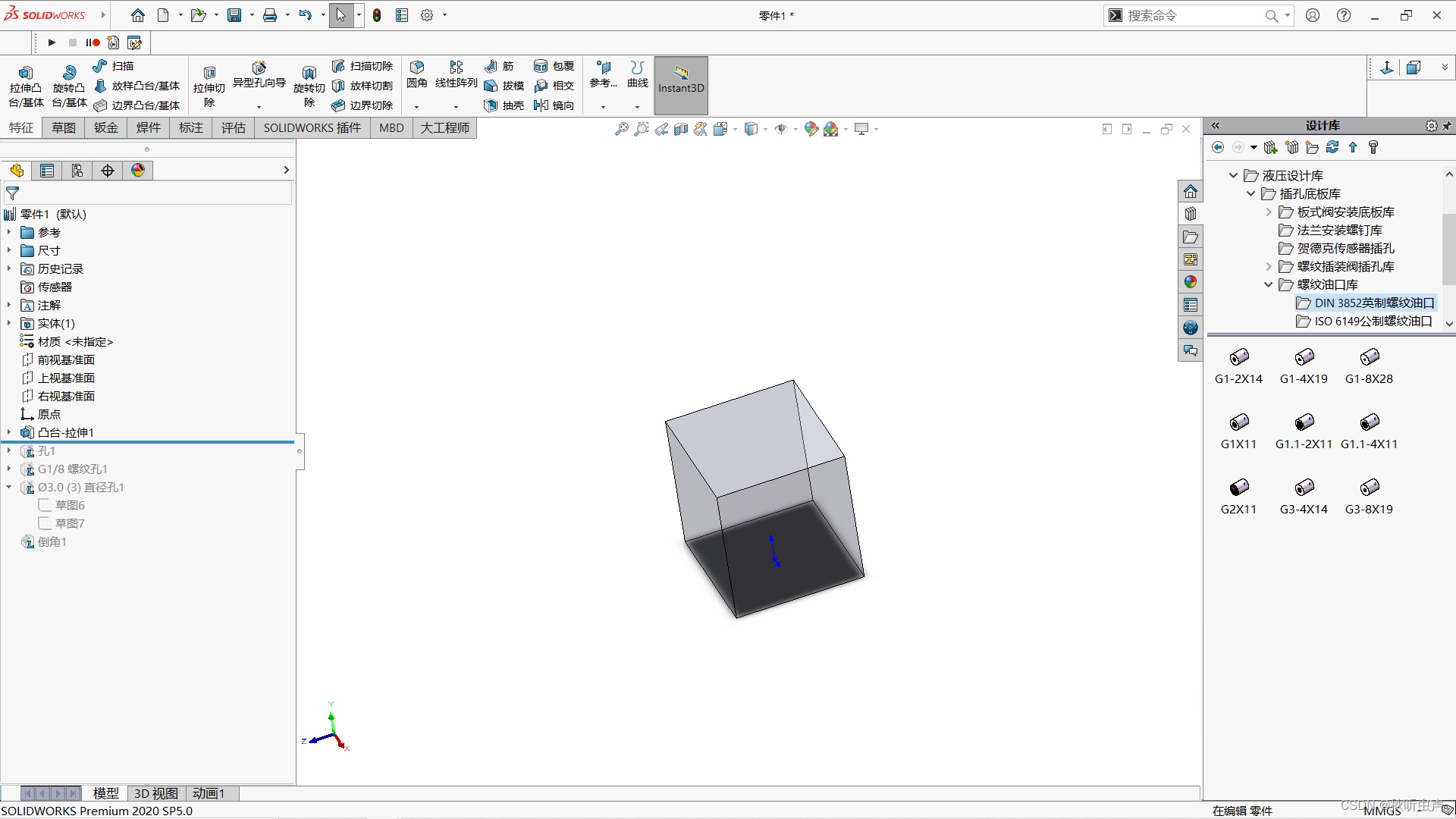

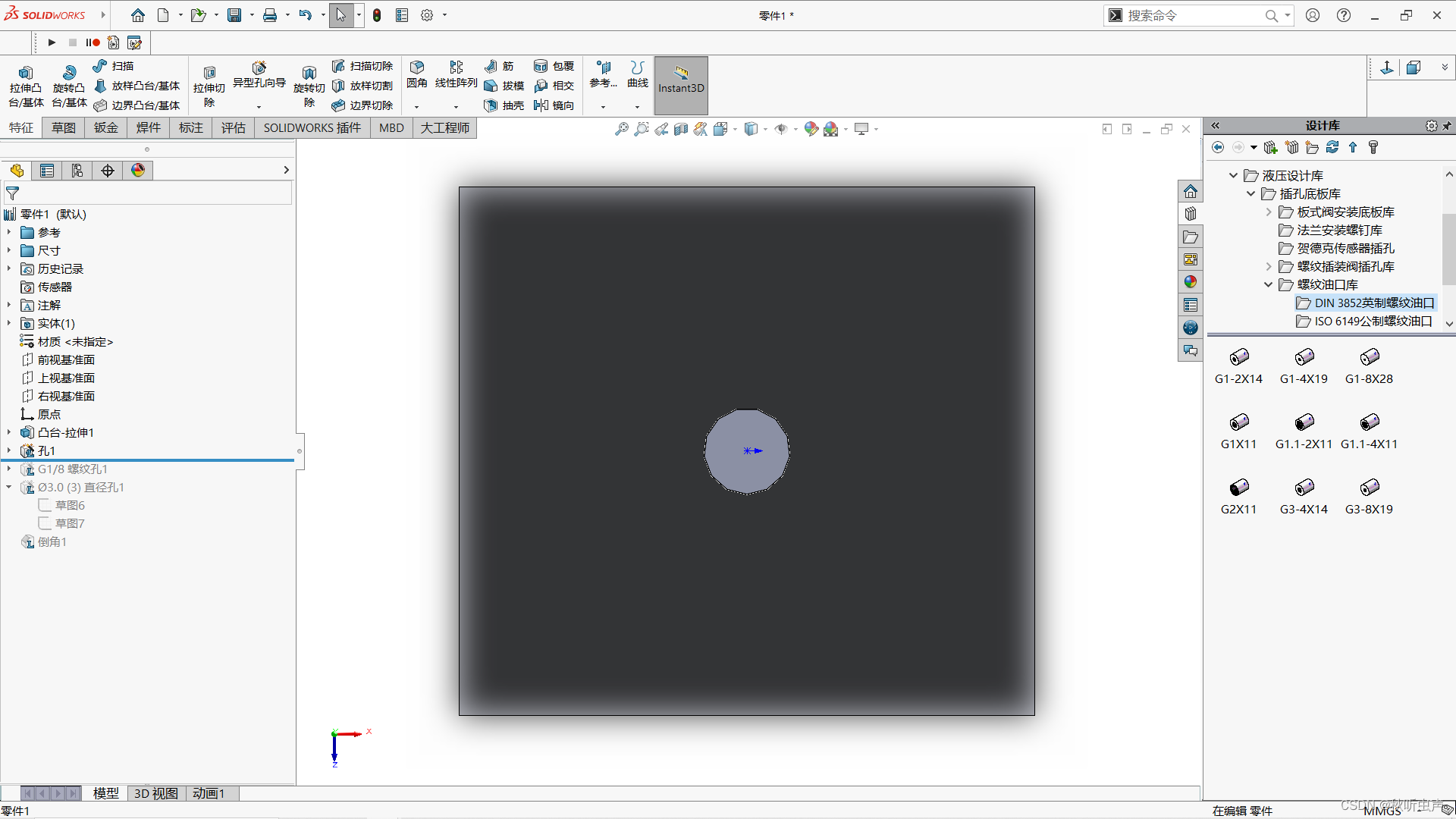

2：选中一个面和坐标原点，生成一个简单直孔，孔径15，深度1；

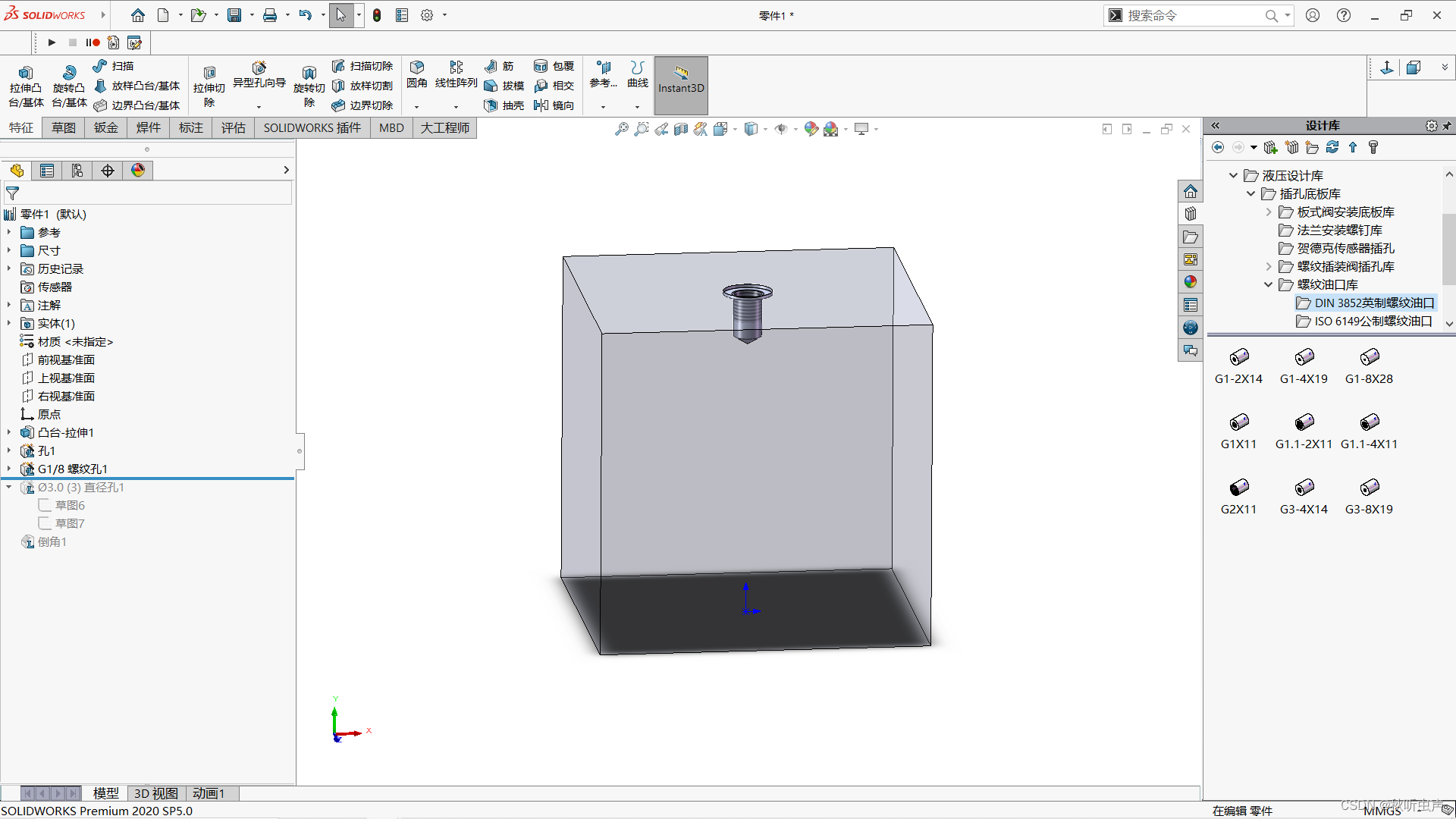

3：再以同样的面和原点生成螺纹孔，为方便出图，此时我的螺纹孔参数深度14，螺纹深度9；

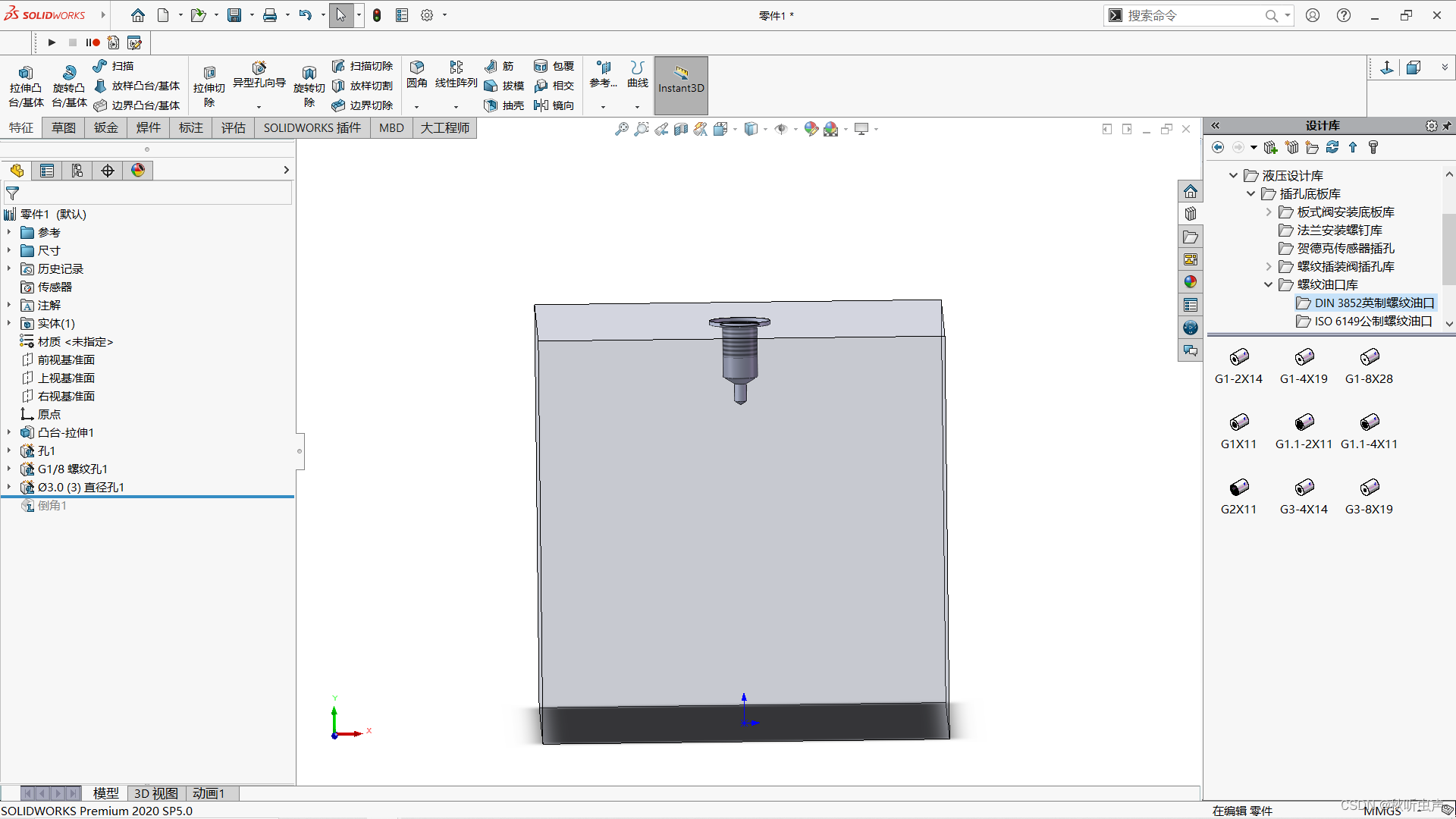

4：生成一个钻孔，此孔与计算的孔道直径相匹配；
5：螺纹孔需要倒角，深度不超过螺距一半；

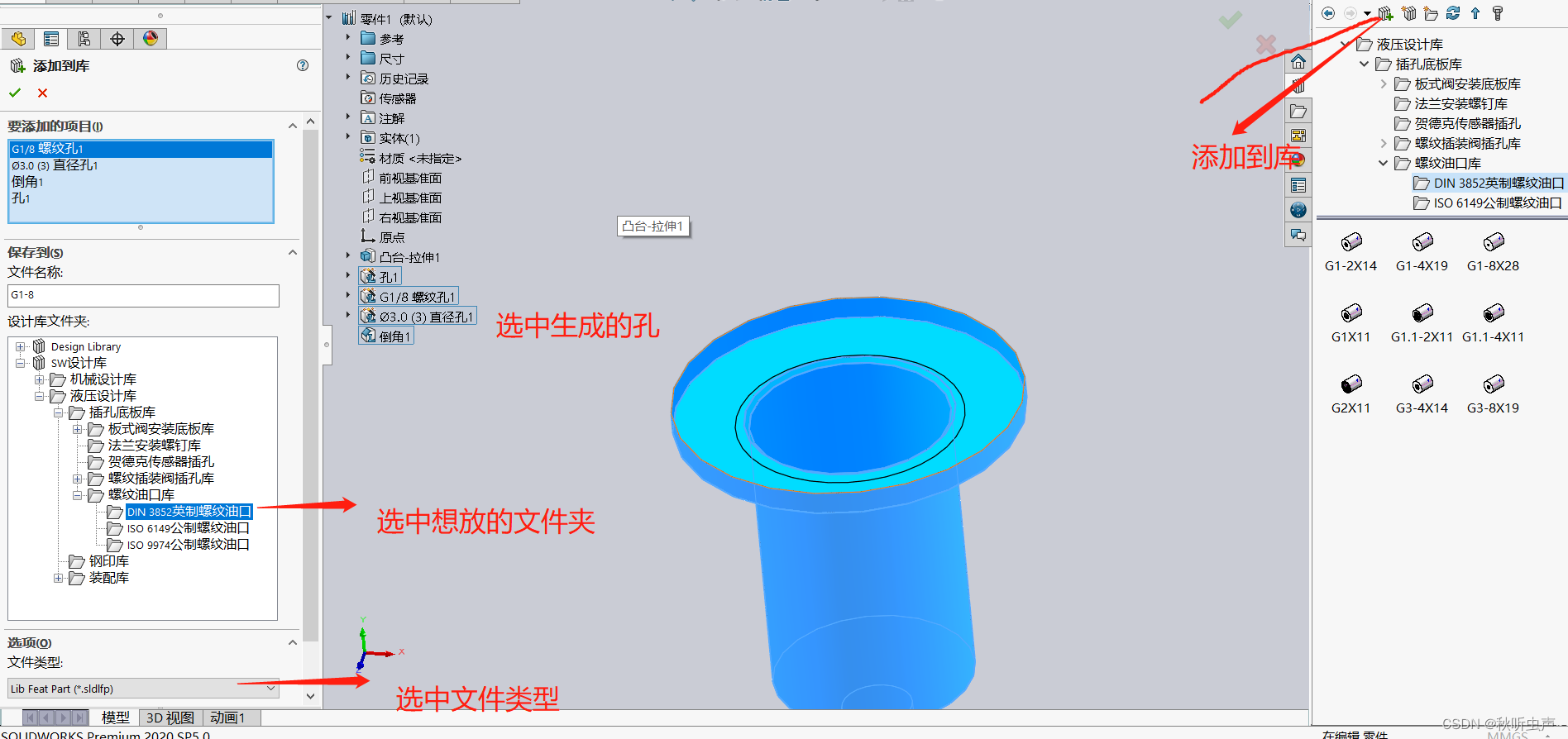

6：添加到库的步骤
以上就是一个螺纹油口的建库过程，可以总结为根据样本生成孔，再保存到库。

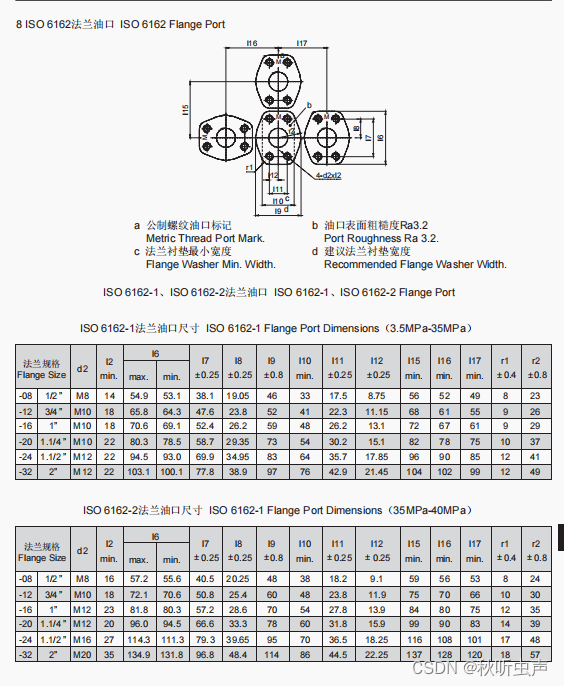

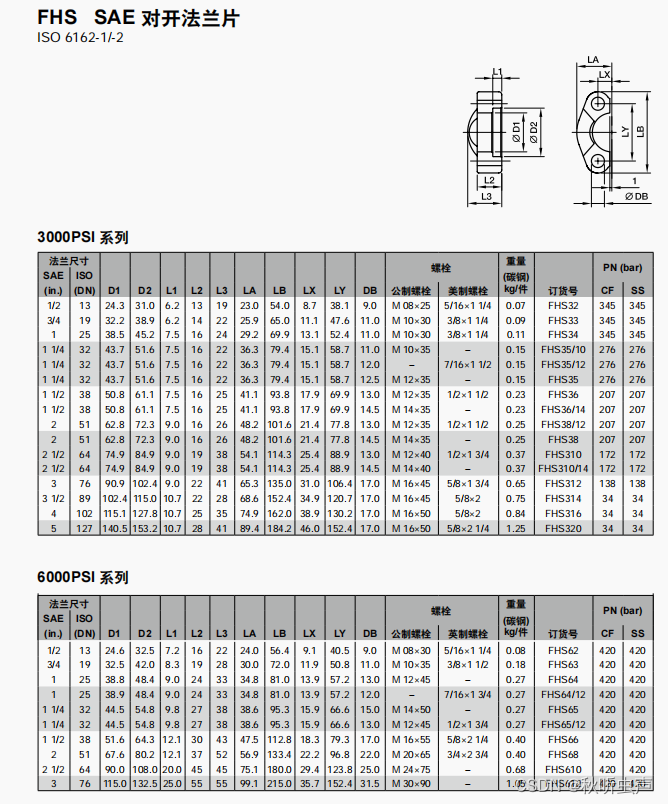

Parker的法兰片符合ISO 6162-1/-2标准
以08规格，也即1/2英寸法兰油口为例，建立设计库，我一直用对开法兰片，基本以第二张图作为参考。
步骤
1：同样建立凸台，选择一面绘制草图；

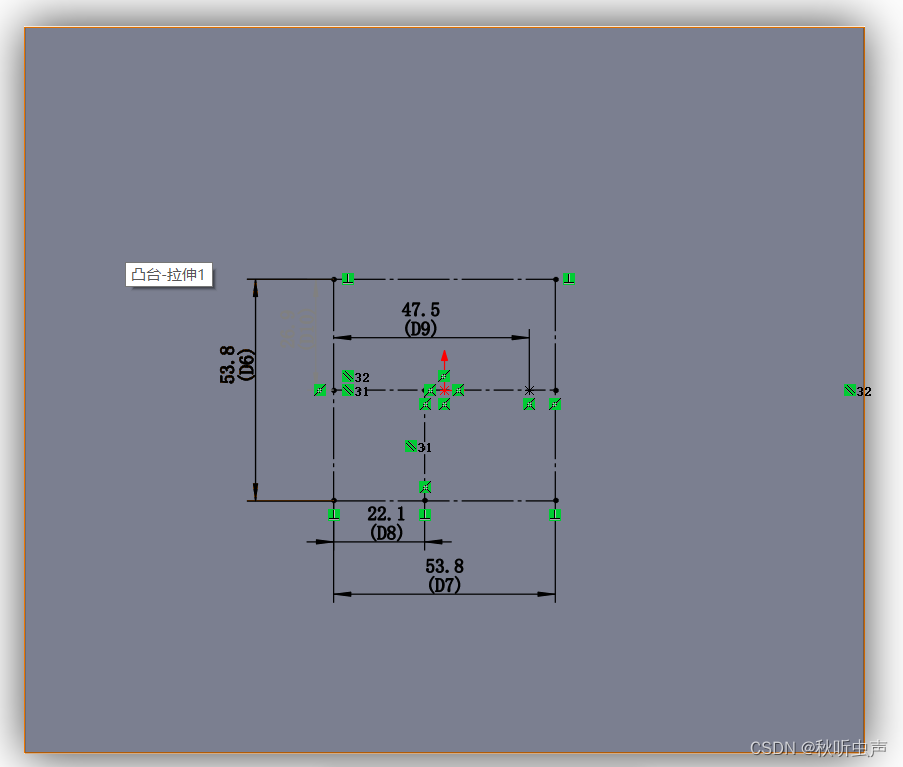

2：将草图做成我图片上的样子，要点是草图线段不要有水平，竖直等约束，利用线之间的中点，垂直约束矩形，然后约束中心线与凸台一边平行即可；

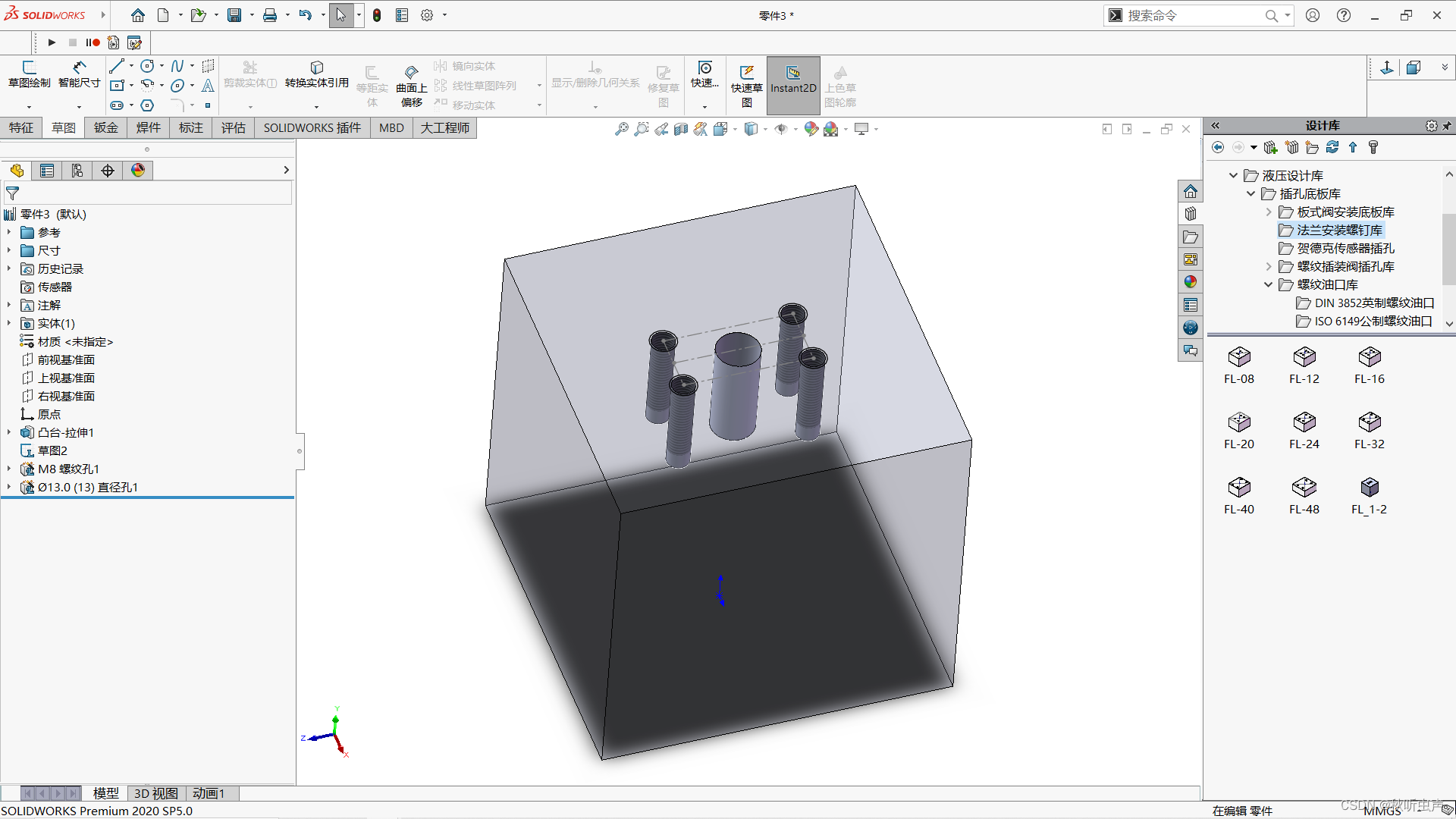

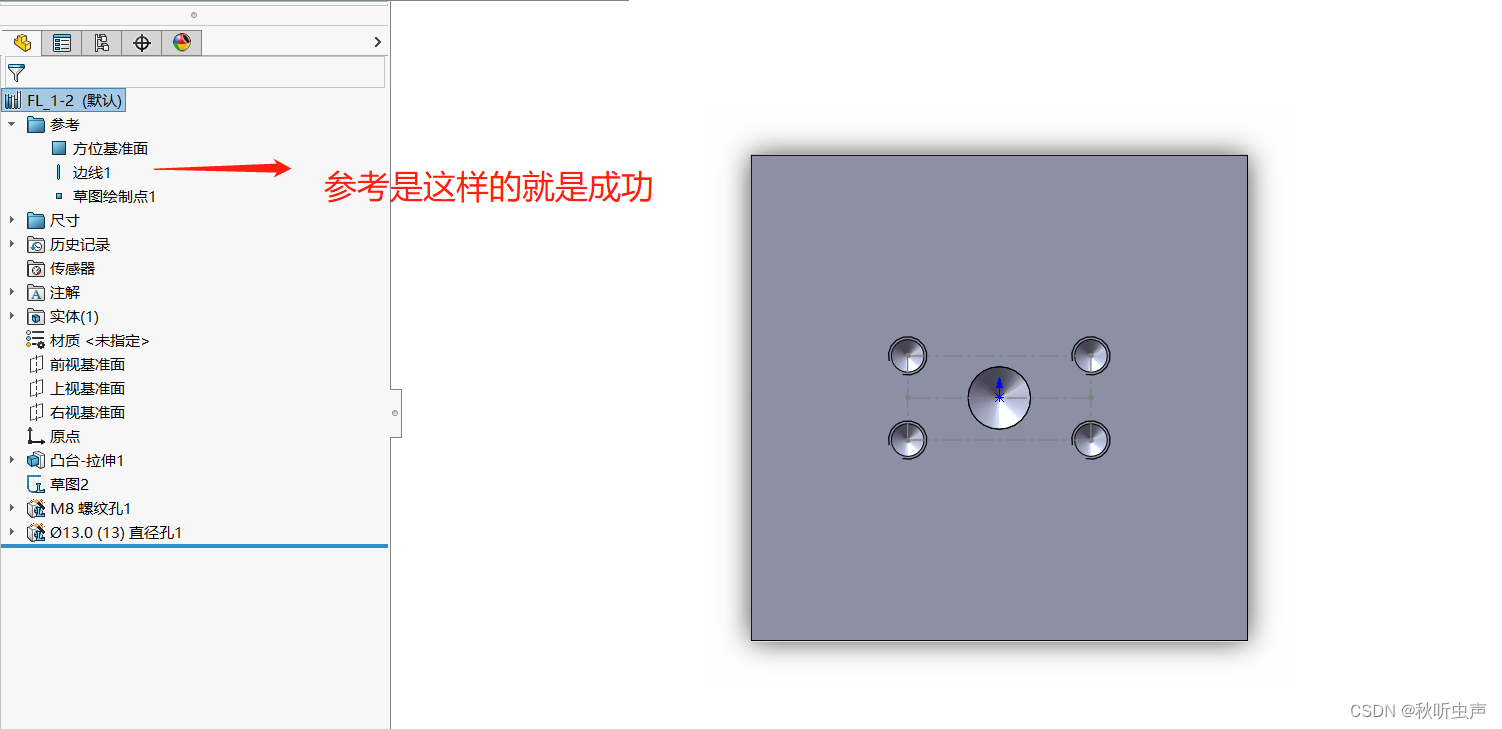

3：矩形四个点生成螺纹孔，中点生成钻孔，按照标准来即可；
4：添加到库，就不重复演示了
螺纹插装阀在移动机械里应用很广泛，目前画插孔的方法有两种；

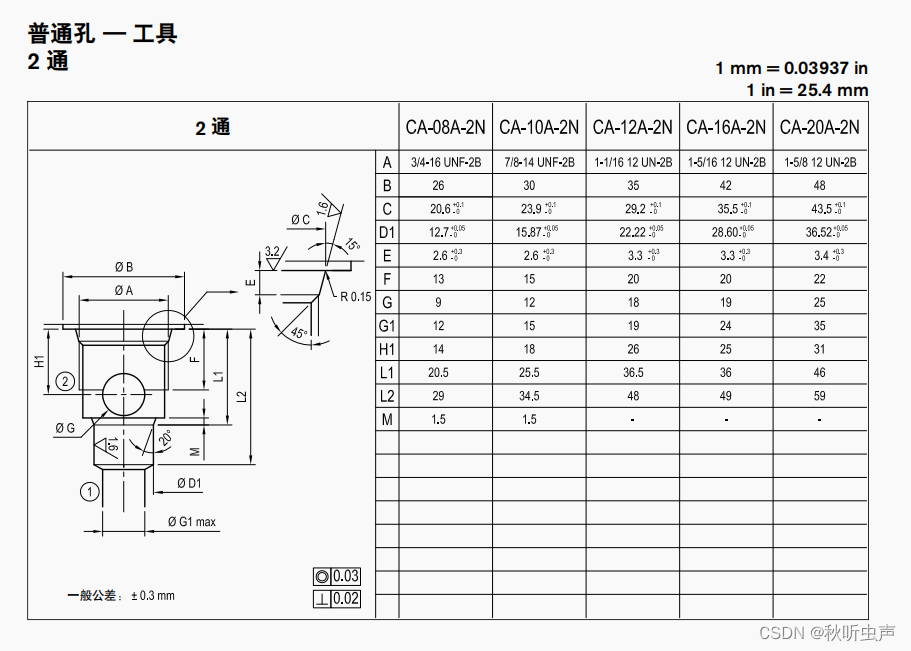

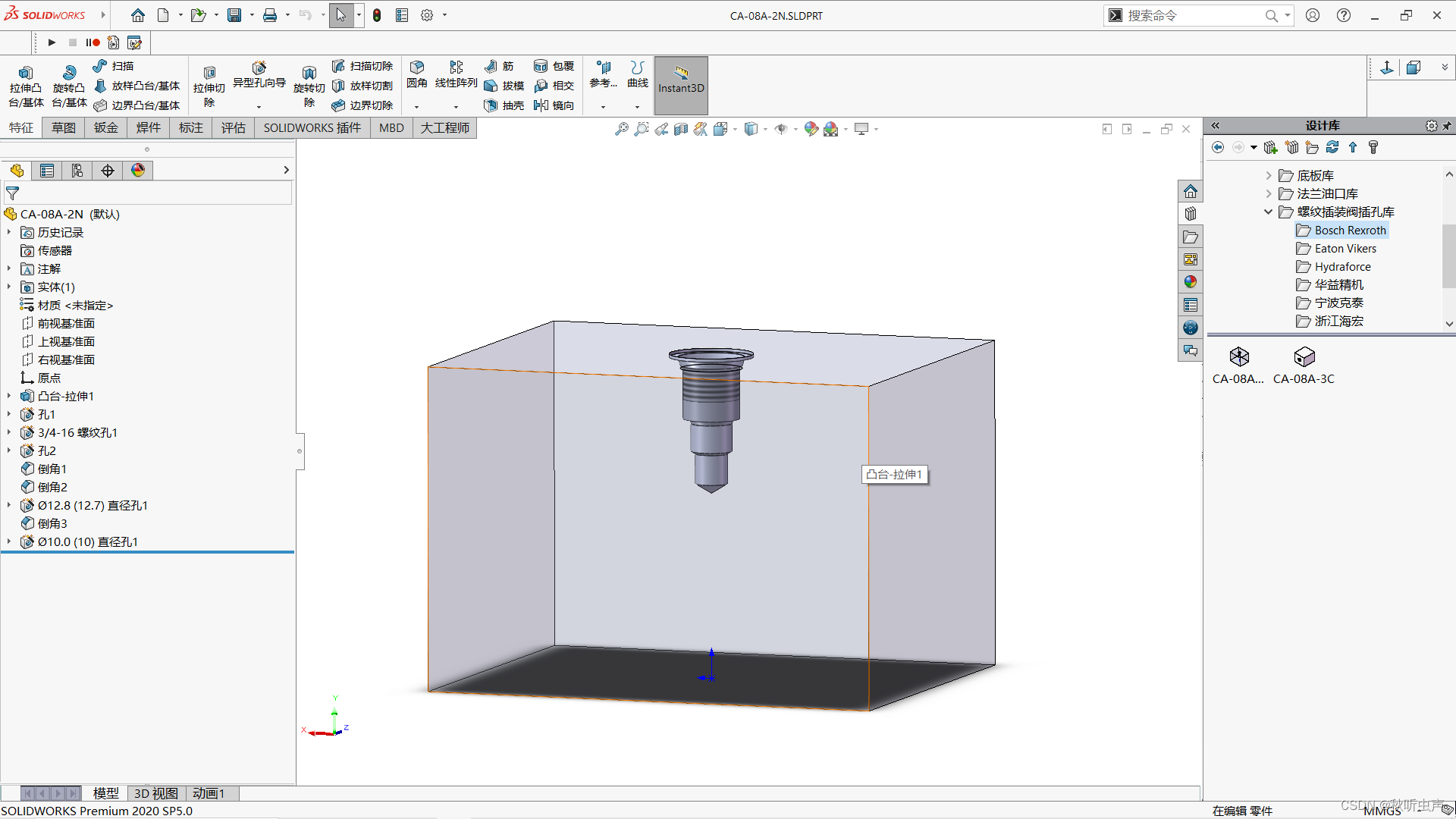

第一种，根据厂家样本上的插孔数据自己画，这里我以Rexroth的标准二通孔CA-08A-2N为例
与上文螺纹油口类似，选中面与基准点，生成不同的孔叠加成我们需要的模型，结束后将其添加到库。

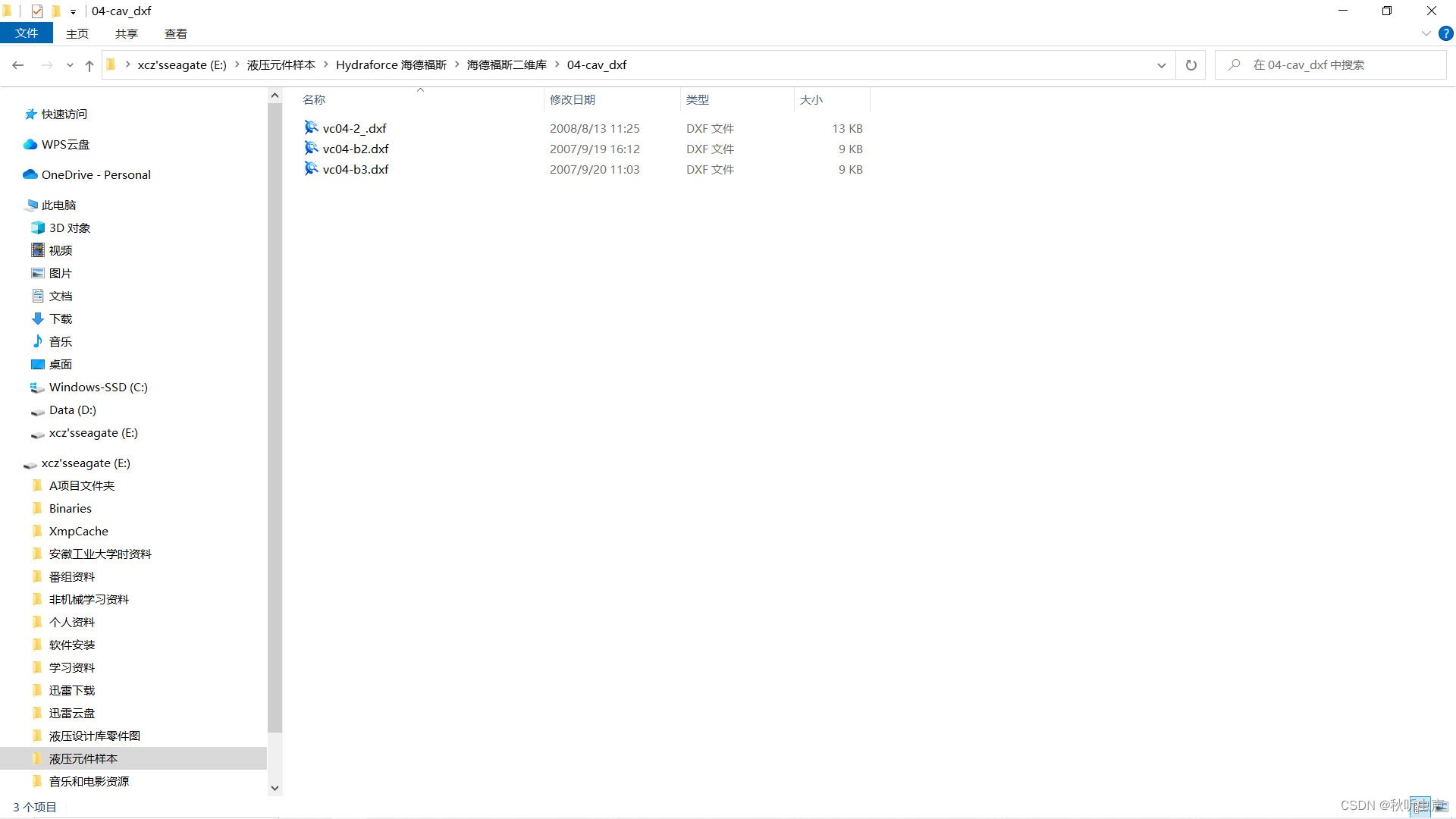

第二种插孔是厂家会给出他们的孔型，我们建个基准面，切除拉伸，这个会详细说明，以Hydraforce为例，去其官网下载其孔型文件，基本上是DXF文件

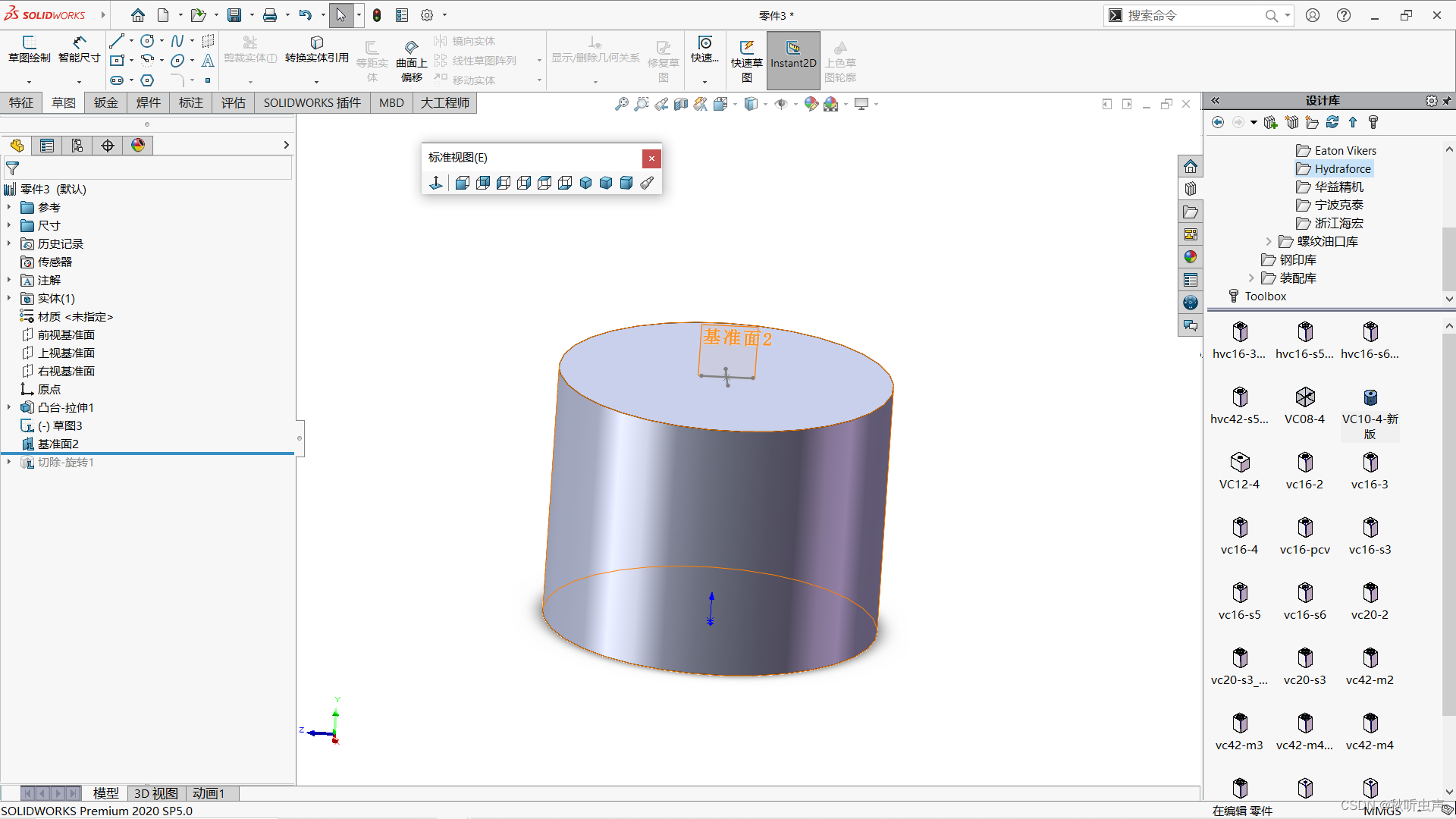

1：新建凸台，并在一面上建一个基准面；

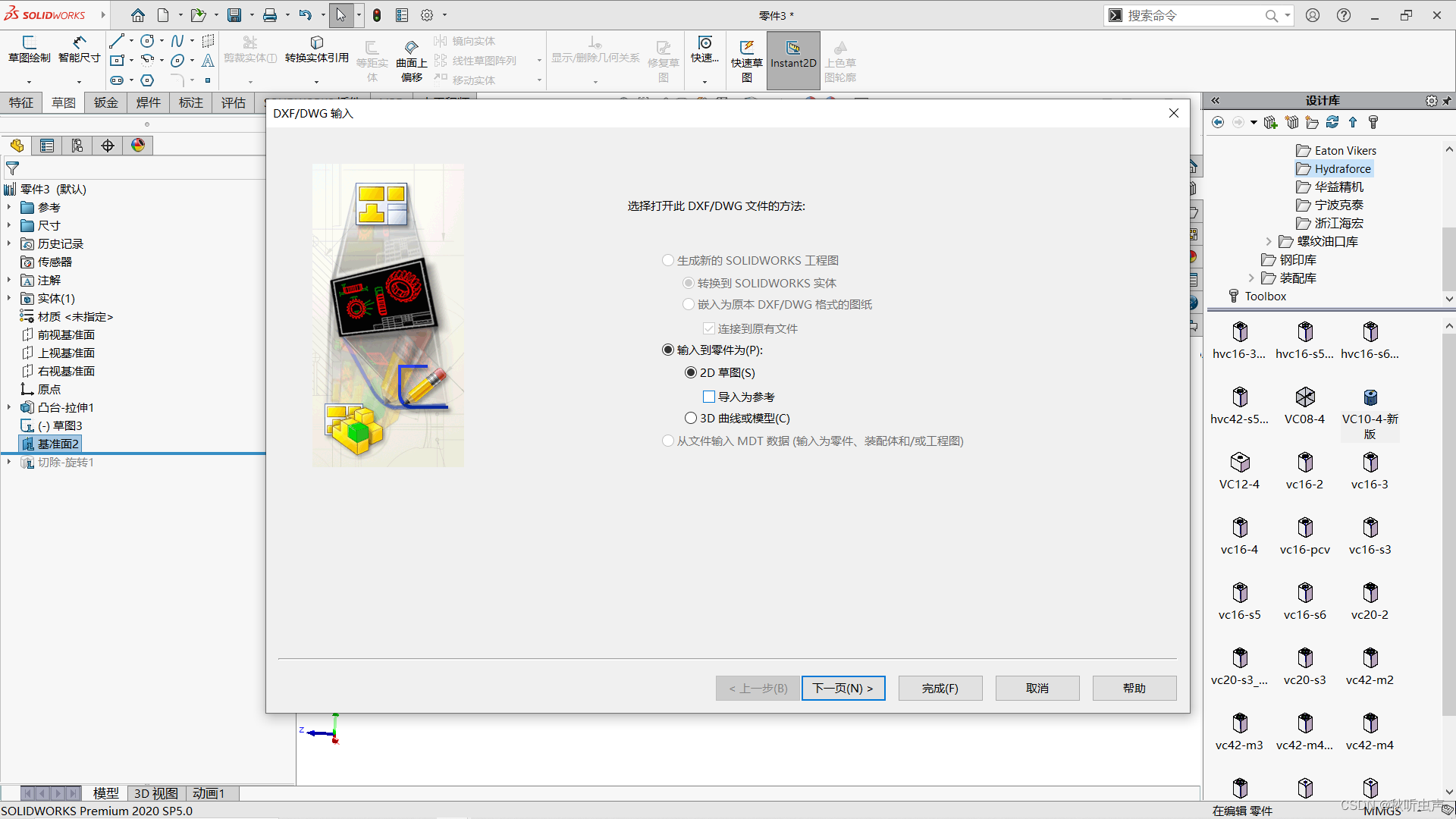

2：选中基准面，点开插入，找到DXF/DWG;

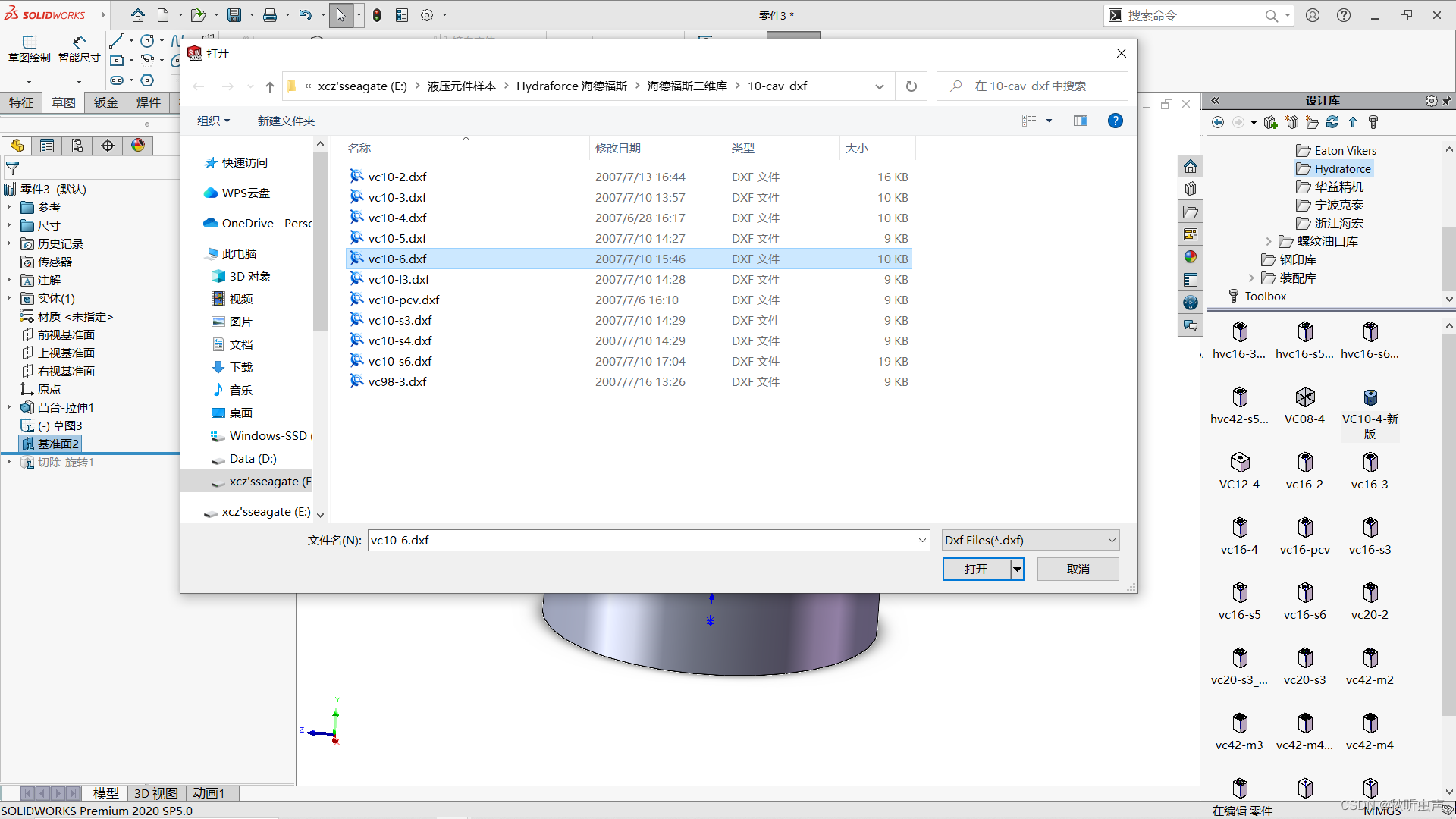

找到你下载的文件，选中想画的孔型；
关闭导入参考，点击下一页
数据为英寸，无需修改，点击完成即可

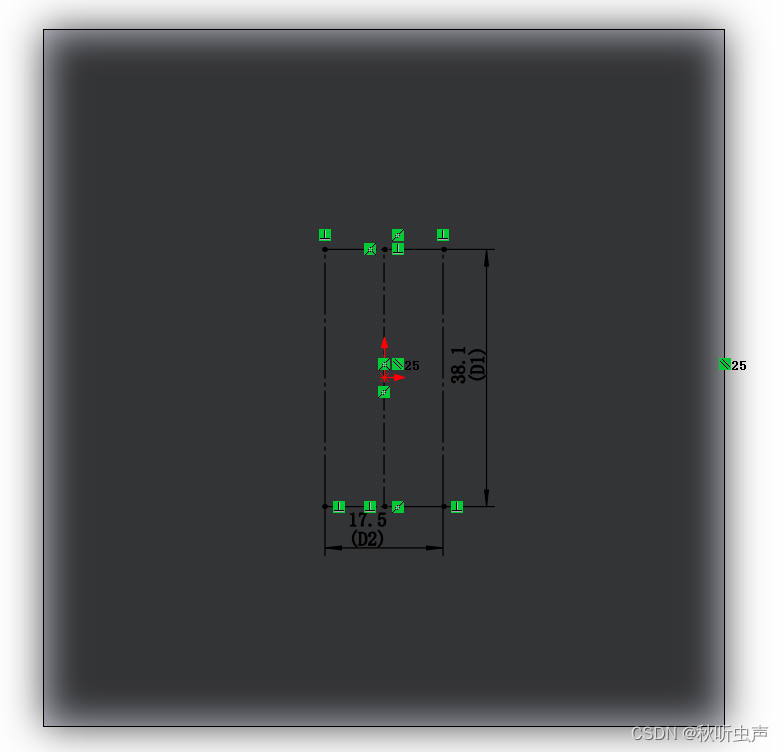

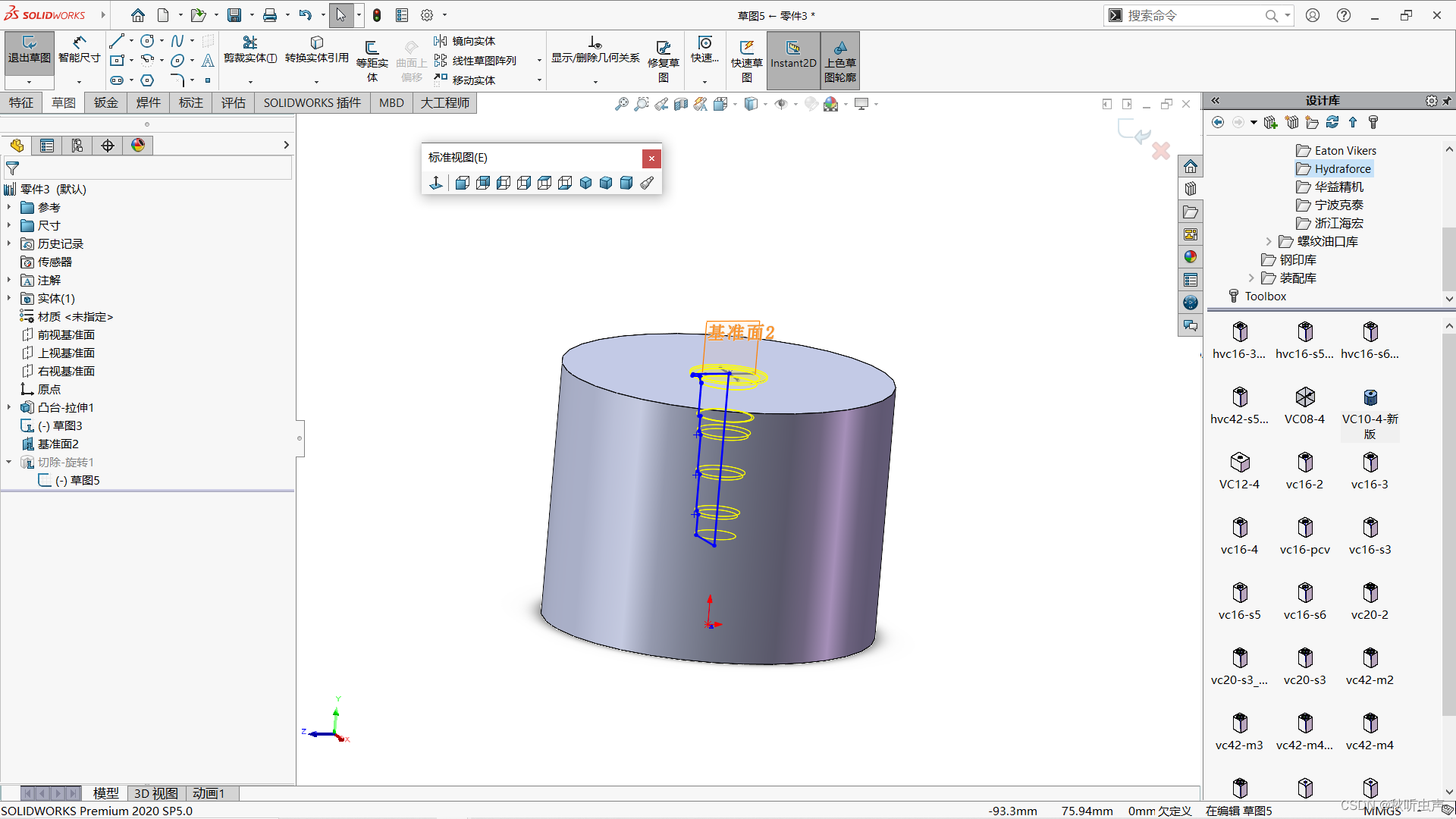

将草图移动到所定义的点，旋转切除，保存到库即可。
底板一般是用来配合板式安装的阀，例如常见的板式阀，二通插装阀的盖板，自己设置的类似叠加阀的阀块之间配合，这种库的主要特点，我认为是做到可旋转，但我没有这样设计过，一直是横平竖直，所以要做到能够90度可调。

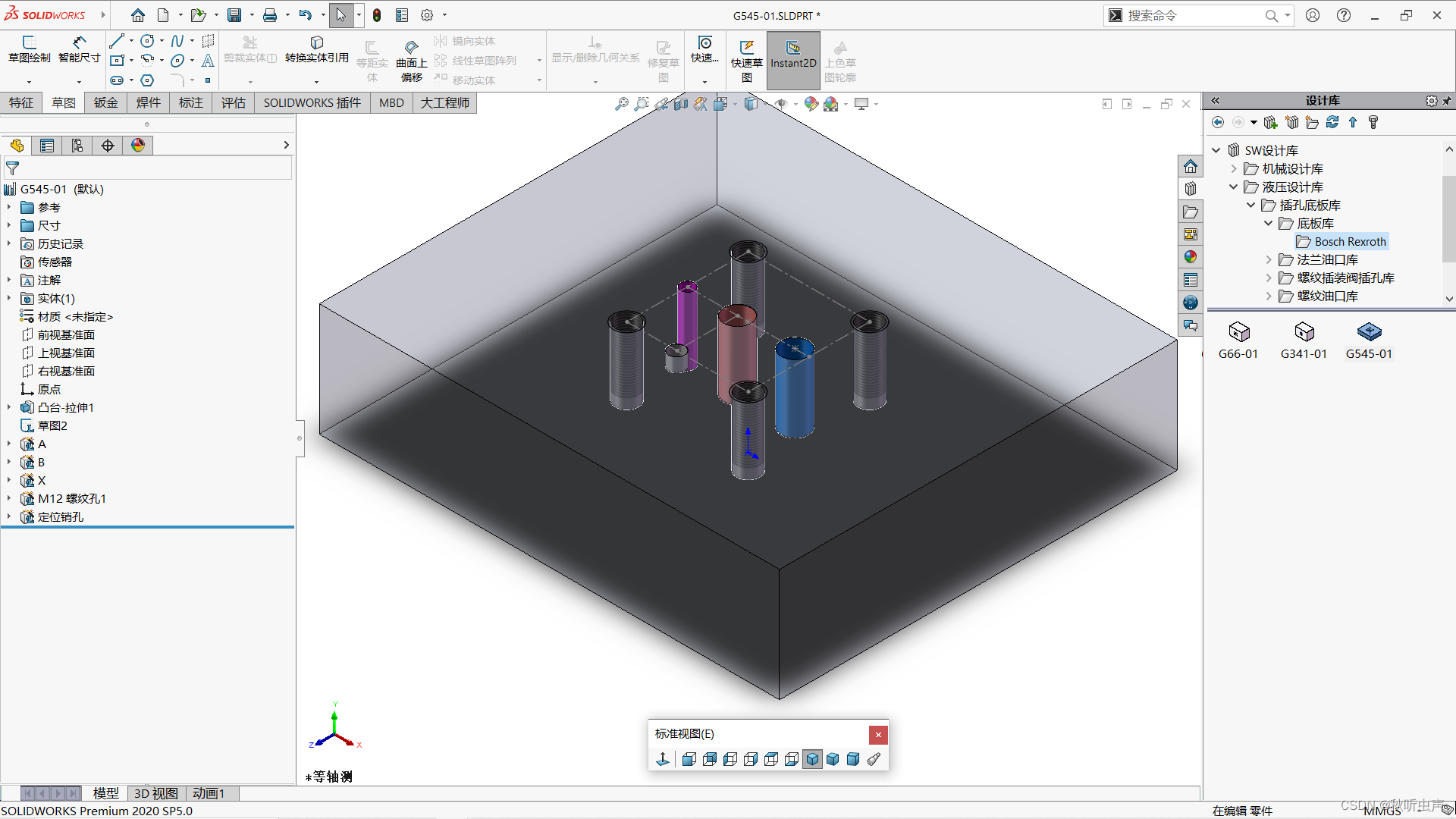

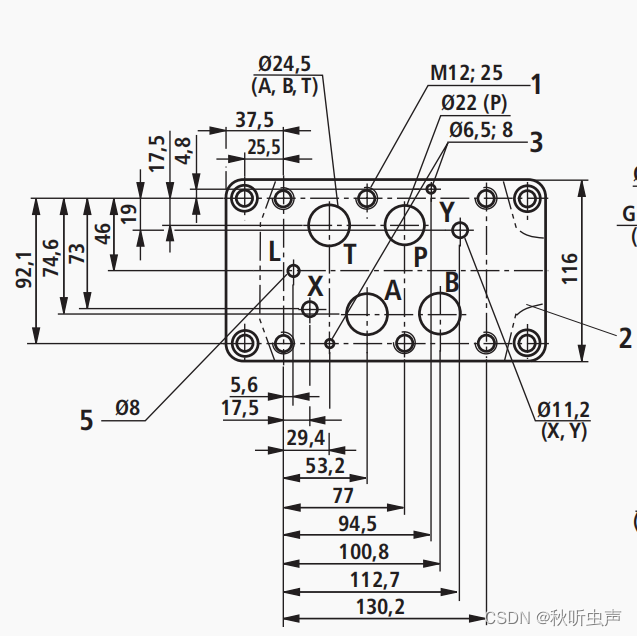

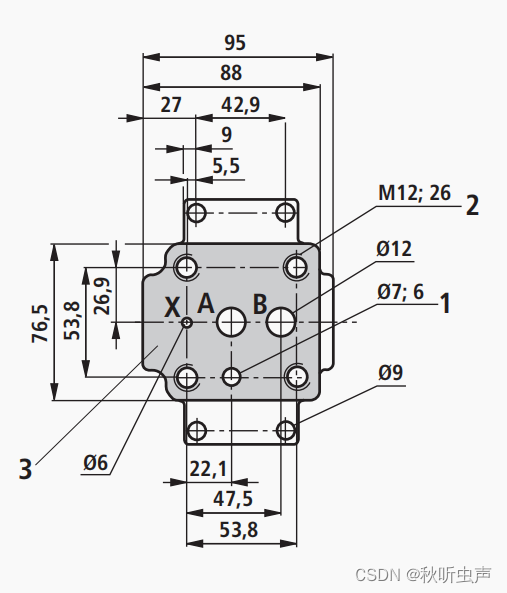

先以Rexroth的G545/01底板为例

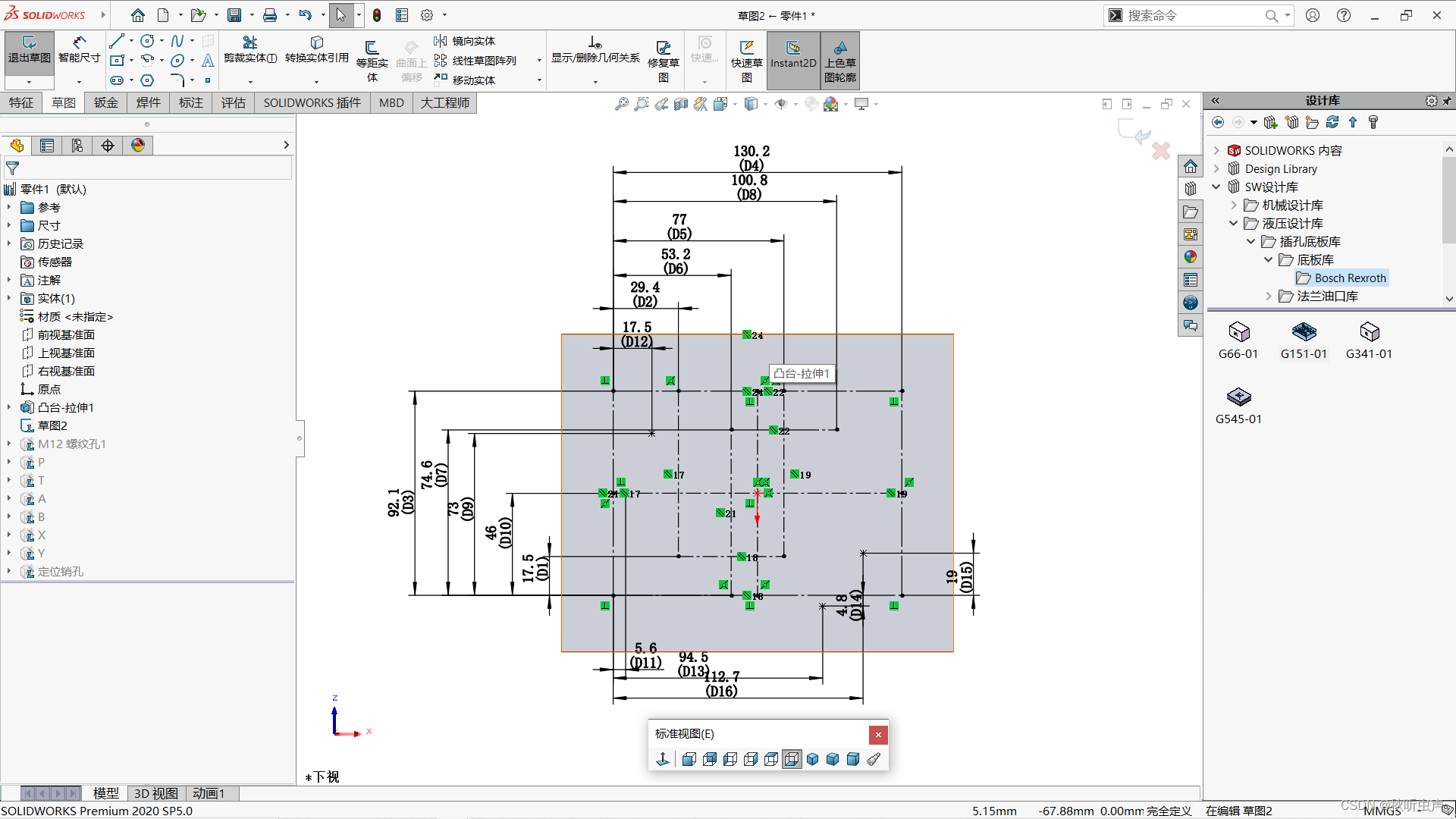

建立凸台，选中坐标点绘制草图，草图如下，不要出现水平和竖直约束

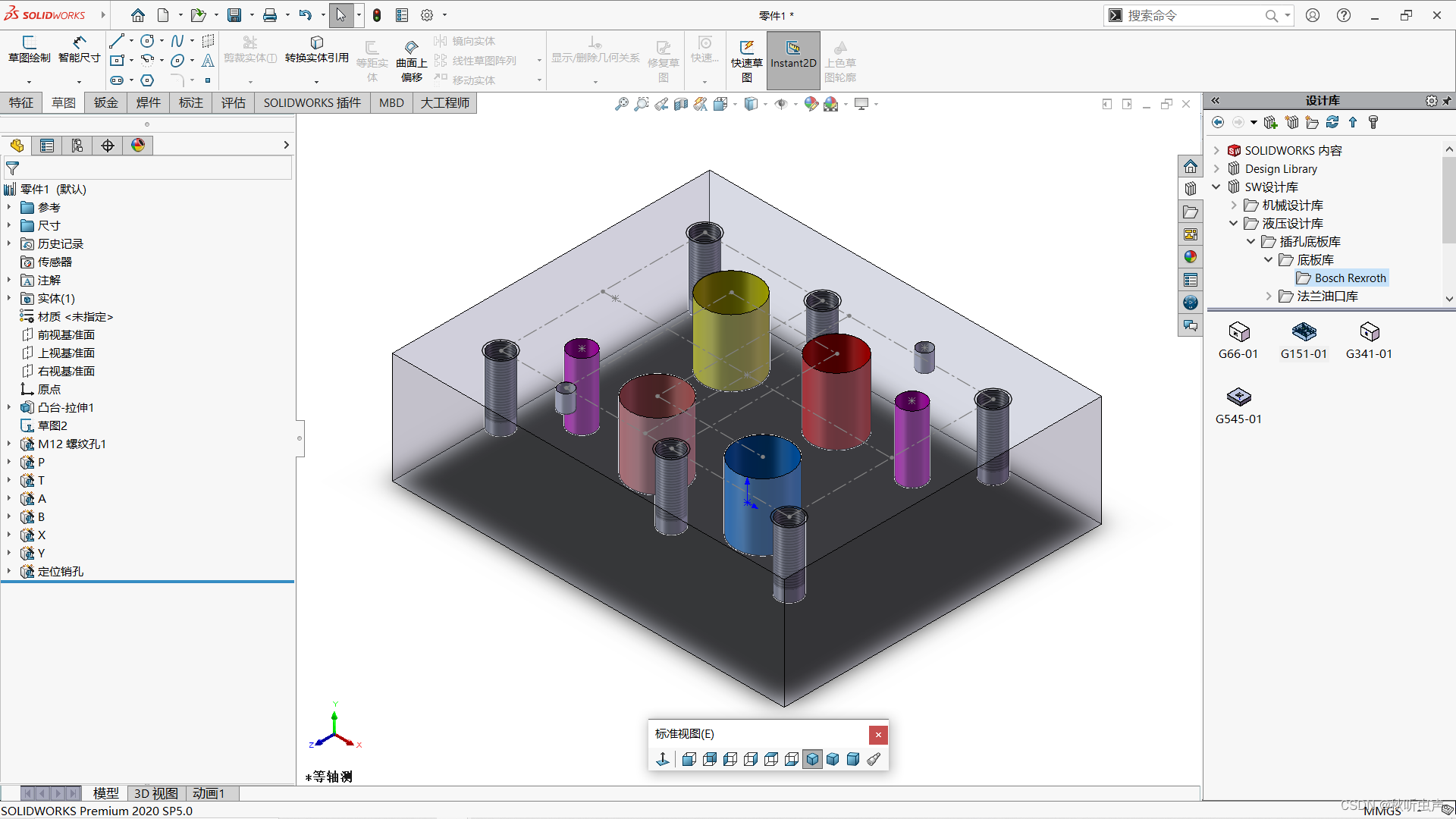

在点上绘制相应的孔，可以像我这样重命名A,B,X，另外给其相对应的颜色
最后保存到库即可
再以Rexroth的G151/01为例
我认为建库最重要的是你的草图一定要画对，这样你才能感受到设计库的方便，草图如下
然后在对应点位生成相应的孔
保存到库即可；
