Solidworks齿轮与机械爪设计实战（齿轮设计基础）

齿轮相关参数

模数m：自己设定，模数越大，齿轮的齿就越大，承受负载能力越强，但传动精度也当然有所下降。

齿数z：自己设定，它与模数二者配合决定了齿轮的大小。为了便于计算，一般设置为奇数。

压力角a：国标有规定，一般设置为20。

以下则是一些画图要用到的公式

齿宽s：s=mpi/2

齿根圆直径df：df=m(z-2.5)

分度圆直径d：d=mz
基圆Db：Db=dcos(a)

齿轮顶直径da：da=m*(z+2)

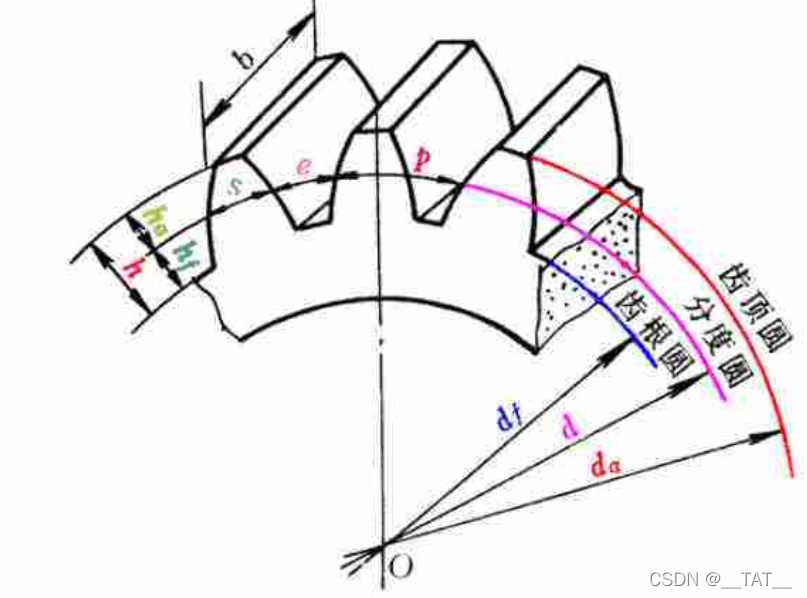

为方便理解，请看下图


图源于百度，图中还包含了一些我上文没有提到的。但是画图用不到，如h是齿高，p是齿距，ha（齿顶高）=hf（齿顶高），e（齿间距）=s等等。而基圆图中也没有给出，原因是该圆是一个辅助画线的圆，并不具有实际意义。

齿轮参数整定

这个得根据自身项目来灵活选取了，以我设计的机械爪子为例：

目的：大概想要设计成这个样子，我的任务仅仅是为了抓取东西。两个状态，开and关两个功能即可。
要求：可以抓取200g且宽度达80mm。
思路：对精度要求不高，但希望爪子能够张的很大，最大状态可达85mm左右。
设计：13齿，模数为2的齿轮大概可以。可利用Solidworks草图功能辅助感受一下。
Tips：前文提到的分度圆即使两齿轮相切的地方。

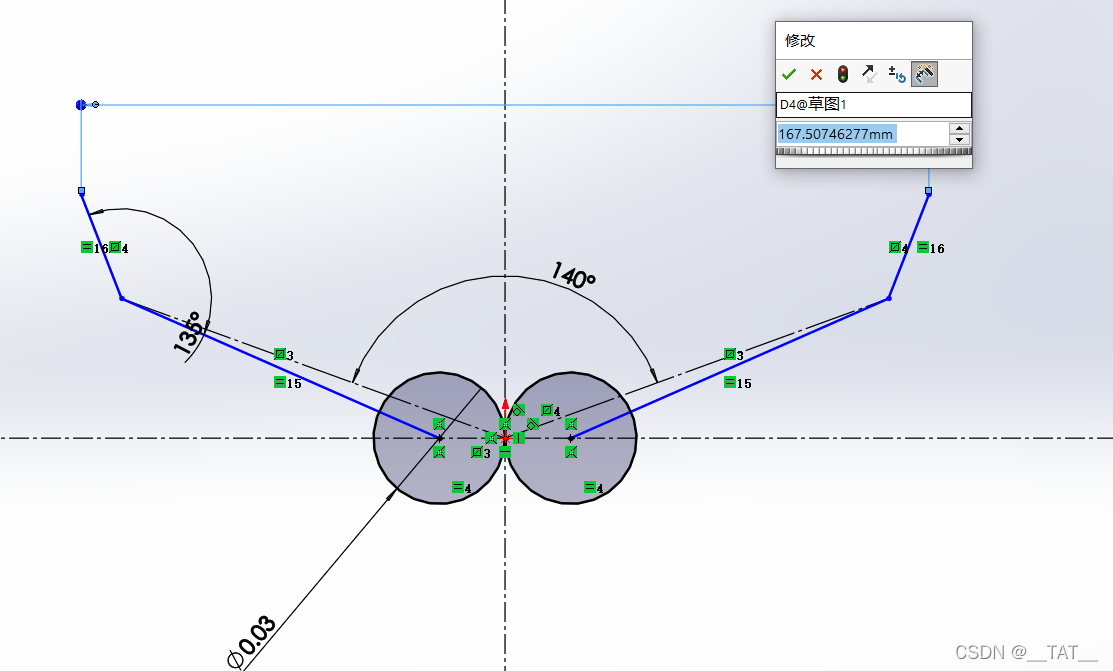

草图如下：


重新整定参数：可以看出，当爪子张开时，尽然能抓取尽170mm的物体，这远超出我们想要的范围，照成资源浪费。于是这次我们把参数设定为9齿，模数1.5。

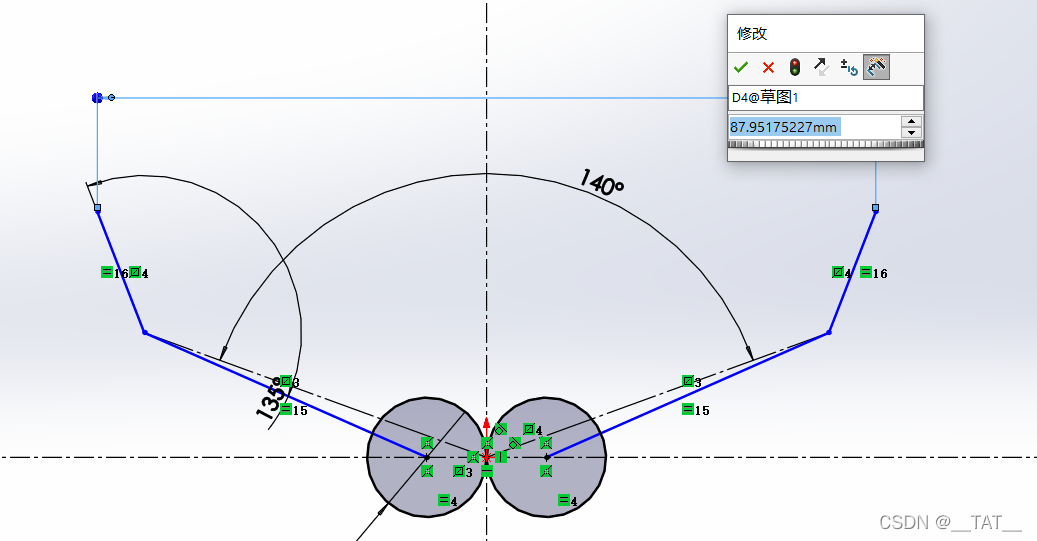

草图如下：

可以看到，爪子最大能张开到87mm左右，大致符合我们的要求。

最后，参数整定说明：爪子到底多长多大，我们使完全没有详细的设置的。只是从草图看起来，比例大概合适就确定下来了。在13齿，2模的情况下，我也能通过缩小爪子进而达到最大张度在90mm左右，但那比例看起来太奇怪了，故而被索弃。

Solidworks绘制齿轮

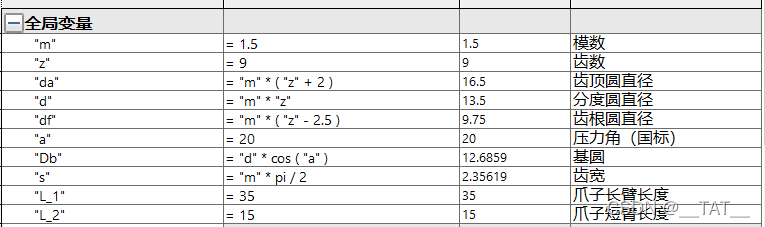

有了上文基础，我们再测出爪子长度，则可以定义一下全局变量

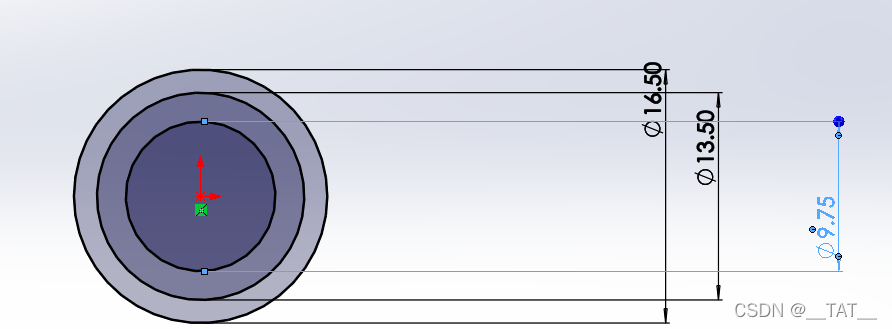

一、绘制齿根圆、分度圆、齿顶圆

二、绘制渐开线坐标方程

(Db/2)*(t*sin(t)+cos(t))        //Db表示基圆齿轮，要在全局变量中抄下来，不可以直接用Db
(Db/2)*(sin(t)-t*cos(t))

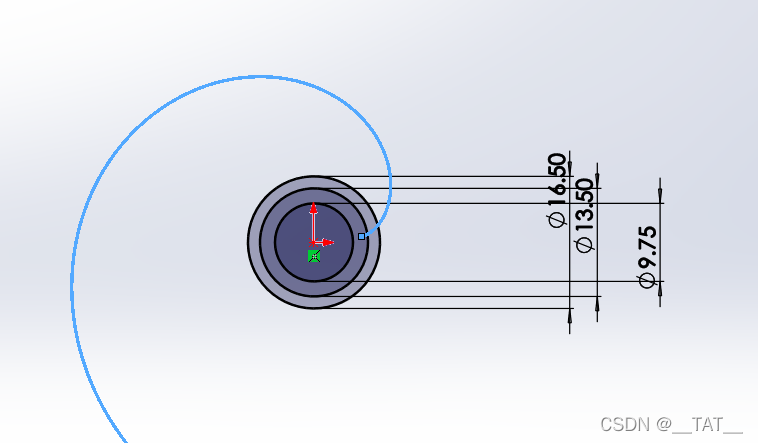

效果如下：

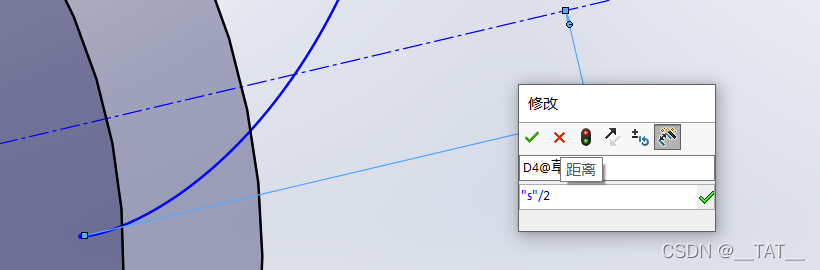

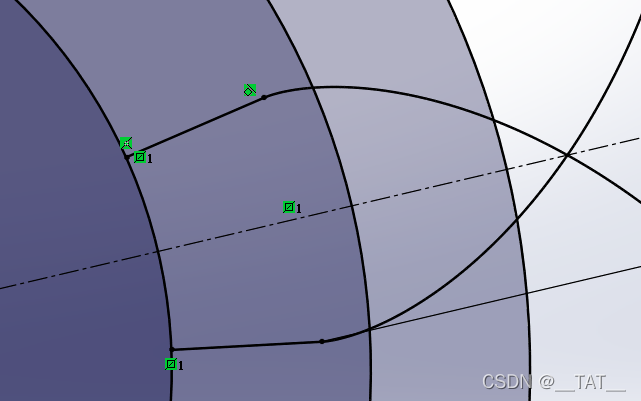

三、画辅助线

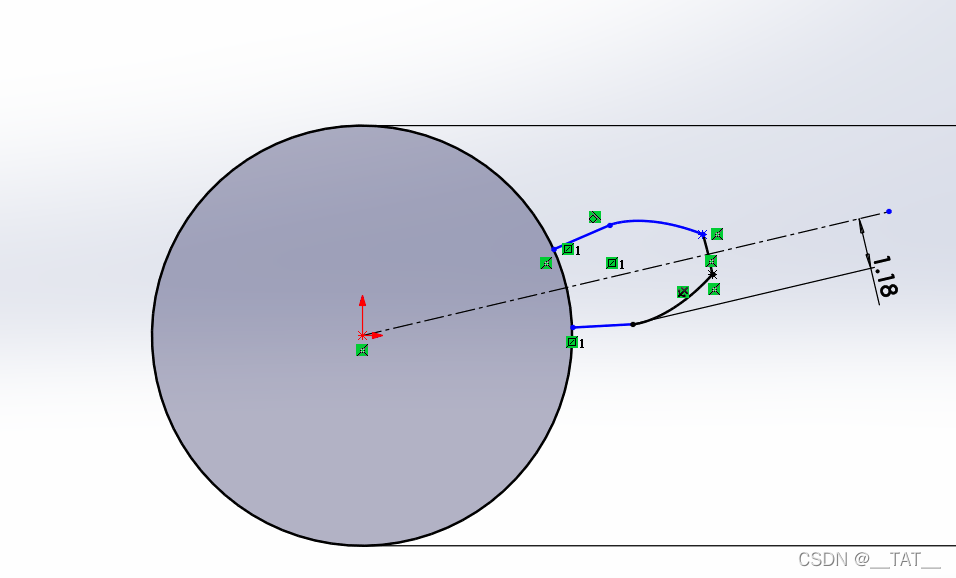

四、画切线

五、切掉多余的部分

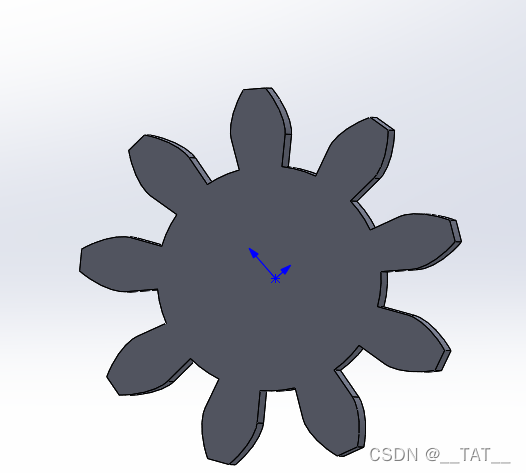

六、通过圆周阵列得出最后的齿轮

这里得分两次拉伸，即齿和圆盘分开拉伸。不然无法在圆周阵列找不到要阵列的特征。

Solidworks多齿轮转动配合设置

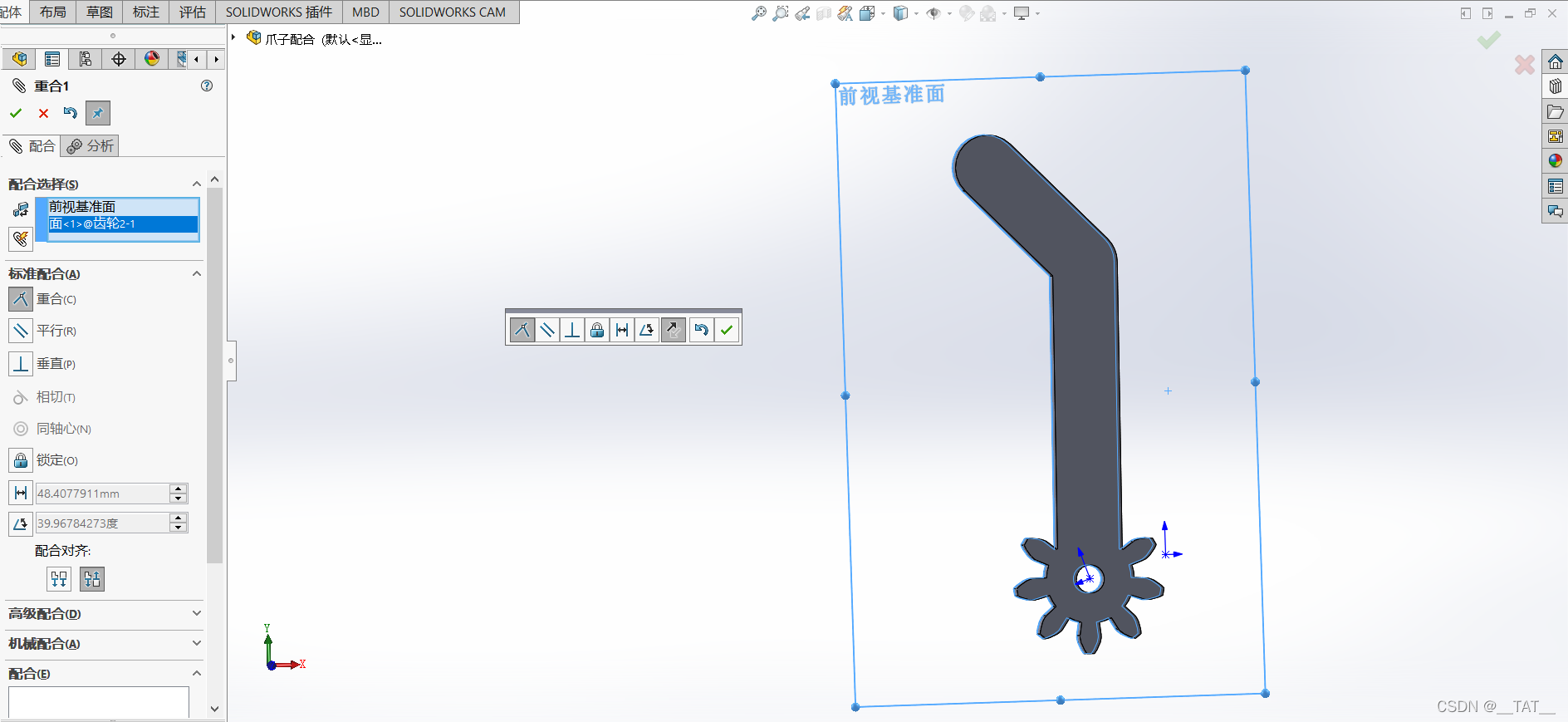

1、先让爪子在某一特定平面上，方便操作

2、让齿轮沿着某一特定轴转动，防止跑偏

这里的基准轴，垂直于前视基准面以及和原点重合

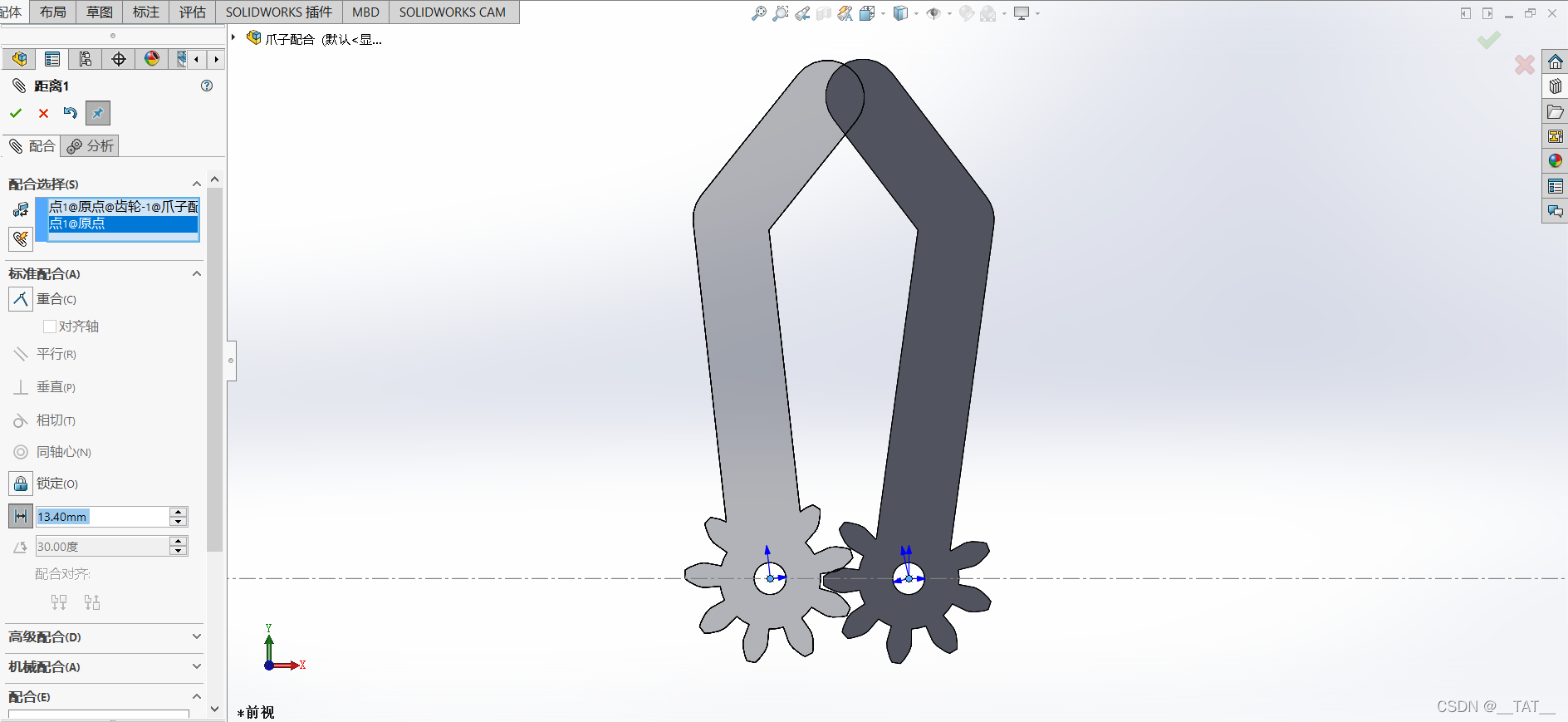

3、左右两个爪子的距离配合

这里需要让两个爪子在同一个平面上，并且两个点在同一水平直线上。以及两个点保持一定的距离，其中可以灵活设置，差不多即可。如图：

4、齿轮槽配合

齿轮齿画上一条辅助线，和齿轮两边对称

再另一个爪子上，画一辅助线，和齿轮槽对称。如图


最后让这个连个辅助线重合，重合之后再压缩掉该配合。

5、齿轮配合

如图，点这两个

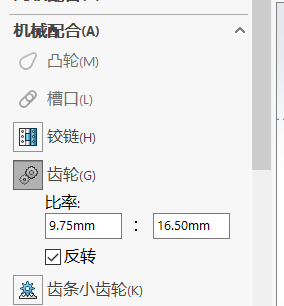

再点机械配合中的齿轮


注意注意，要修改比率，改成一样大。一般是把小的改成和大的一样。

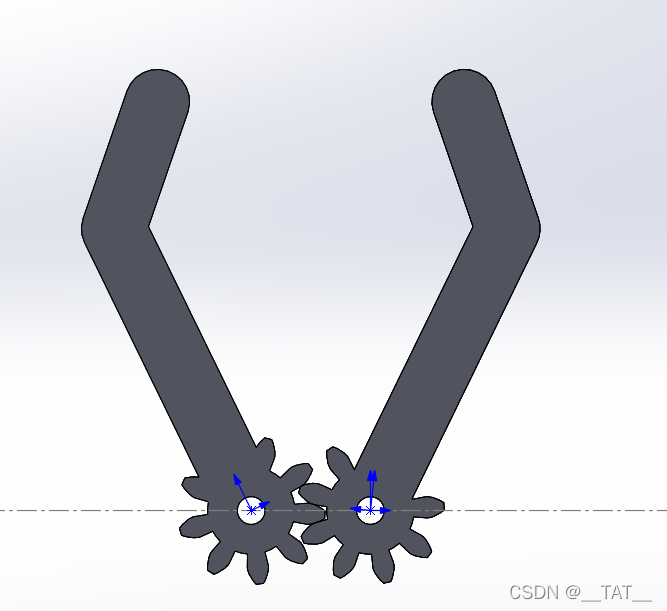

6、完成
