SolidWorks生成国标工程图：方法与应用实践

遇到问题：

SolidWorks 生成的齿轮工程图不符合国家标准技术制图-齿轮的规定画法

SolidWorks 中按照真实投影生成的齿轮的工程图，如图所示，不符合国标规定。


解决办法

要生成正确的齿轮工程图，需在其三维模型中添加新配置。


详解

1

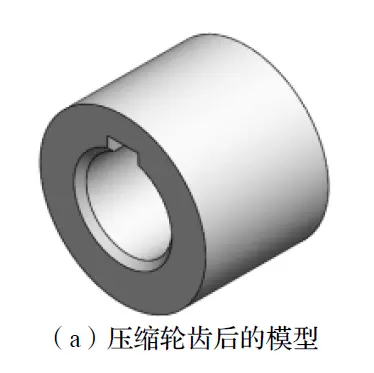

首先，在新配置下将齿轮的轮齿全部压缩，如图（a）所示；


2

再添加一圆柱环特征，环的内径为齿根圆直径，外径为齿顶圆直径，添加特征时不合并结果，如图（b）所示；


3

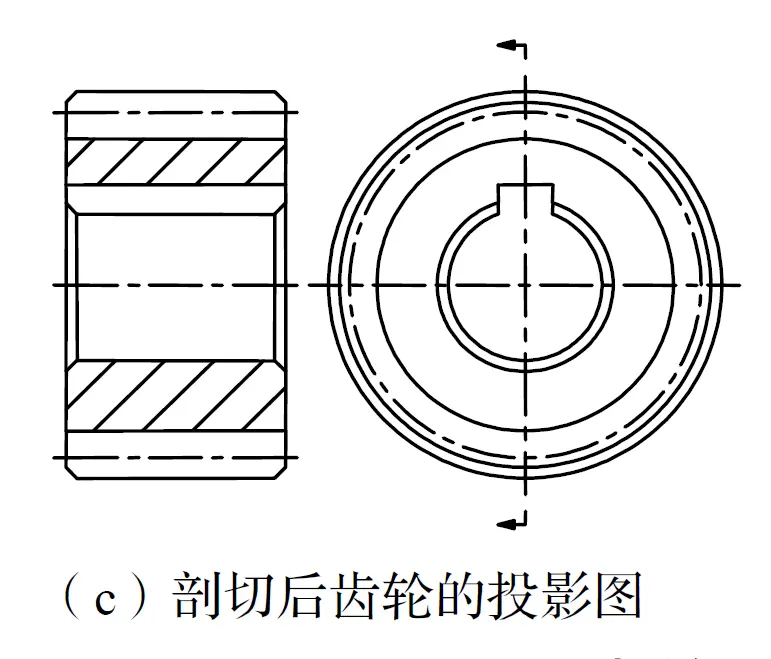

视图完成剖切后，整个剖面都会自动生成剖面线，如图（c）所示，需要迚一步处理；


4

隐藏剖面线后，重新填充剖面线，并补画主视图上的分度线，隐藏左视图齿根圆的投影，处置后齿轮的工程图，如图（d）所示。
