SolidWorks标准模板定制与应用实践

SolidWorks

工程图中可以链接的属性包括：文件属性的值、自定义属性、或指定的模型配置属性等，通过属性链接的方式，属性值将自动填入到工程图相应字段中，此文章将针对工程图属性链接来做说明

工程图属性连接

1、进入编辑图纸格式

打开上篇建立好的的二维工程图，进入图纸编辑格式，右键空白处-编辑图纸格式

图一：进入图纸编辑模式

2、把图纸全部删除，根据不同企业的要求去制作模板

图二：图纸全选，删除

图三：根据要求，编制不同的模板

3、使用注解中的注释

点击将填入注释的字段上（此部分建议做在图纸格式中，才不会因以后操作工程图将它移动），此时窗口将会是等待键入文字的状态

同时在属性管理员中，会有注解的相关属性字段等待修改。

此时并不需在窗口中输入任何信息，点选属性管理员中的链接至属性

链接至属性窗体出现，接下来就可使用此窗口来做属性的链接工作。

图四：属性链接窗口

4、本地文件属性的值跟工程图注释产生链接

图五：连接属性

这时所有二维工程图模型中输入的属性名称会列在列表中，其中包括最常使用的SW-文件名称、SW-图纸比例、SW-生成的日期……等等

此部分我们可以将它称为内部属性的链接，这里我们选择“设计”后输入“cary”，即可完成“设计”的链接，如图所示

图六：显示连接属性

就这样，我们可以完成关于本地属性的一些连接，在这儿就不一一列出了

5、 指定的模型配置属性与工程图注释产生链接

在此之前，我们需要将前面配置好的零件模板打开，把零件里的属性填写完成，即可进行指定的模型配置属性与工程图注释链接。如图所示，这里选择材料作为示范

图七：观看属性连接情况

将零保存之后，在刚刚的工程图插入视图，这样我们就可以进行指定的模型配置属性与工程图注释链接了

图八：连接属性至工程图模板

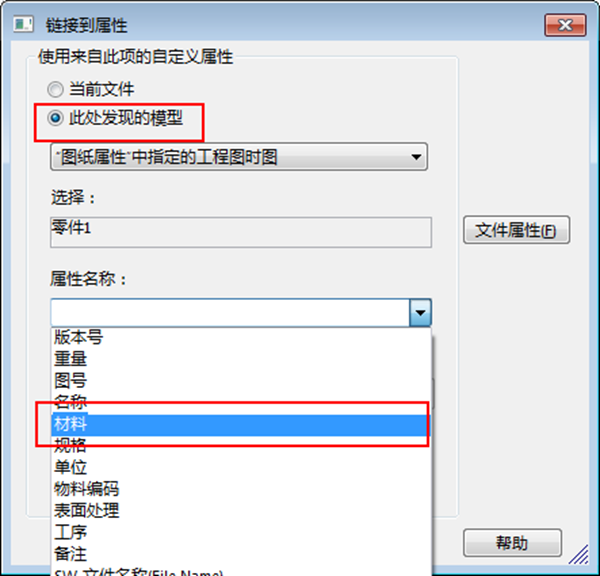

选择“此处发现的模型”，单击属性名称下拉条，这时所有该三维模型中输入的属性名称会列在列表中，选择“材料”后确定，即可完成“材料”的链接，这个部分的使用是在工程图外打入将链接的属性即可，例如：材料、名称……等等,我们可以将它称为外部属性的链接。

图九：选择外部属性链接

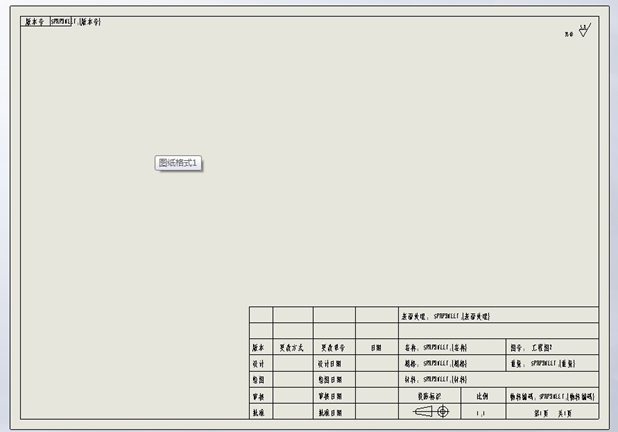

根据上部分内容即可完成其他外部属性的链接

6、 内部属性和外部属性有什么不同呢？

当您在做完上述的属性链接后，您可以去查看他们的属性，他们连结的语法是不同的：

• 内部属性：$PRP:"SW-文件名称(File Name)
• 外部属性：$PRPSHEET:{SW-文件名称(File Name)}

7、保存工程图模板

文件—另保存—工程图模板—命名—选择保存位置

图十：保存工程图模板

总结

从自定义属性卡的生成、零件模板的保存、工程图模板属性链接，这一套标准的流程可以制作公司专属的标准化模板。结合PDM的内容，对公司的运作管理、完成项目的时间有很大的提升。
