Solidworks Electrical：报表表头合并的黑科技应用

前言

在瓴沃科技实施的过程中，我们发现很多客户内部已经制定了电气设计标准规范，这些规范对于标准化实施来说，有利有弊，有利的地方是，客户知道自己想要什么，基于规范进行标准化实施即可，无需从头开始。有弊的地方是，软件功能无法实现与规范完全一样。

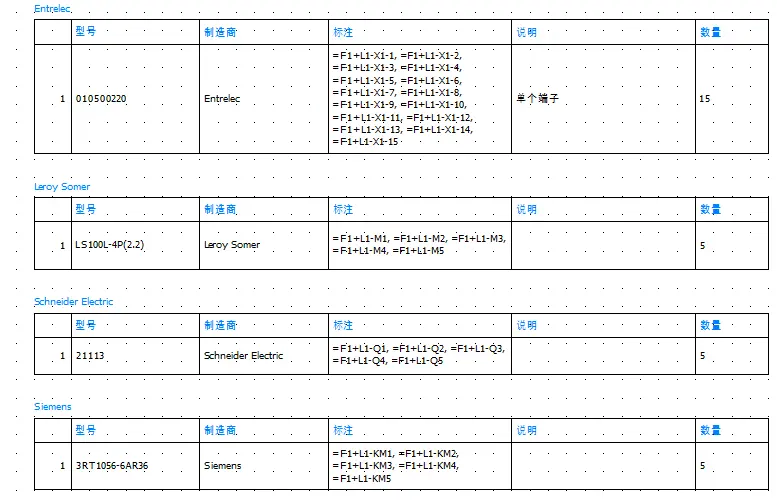

以下图为例：

规范中已经详细规定了报表的表头、尺寸以及相应设置，对于solidworks electrical来说，无法实现的是表头存在合并列。

在与用户沟通后，用户表示能够接受新方式，即去掉合并表头部分，但还是希望能够与规范完全一样。

凭借瓴沃科技多年的实施经验和对于软件的熟练掌握，最终实现了用户想要的效果。

方法

1. 将表头部分定制在图框之中。

2. 编辑报表，设置列，标题为空，设置相应的列宽。

3. 在【样式】选项卡中设置如下：

4. 在【布局】选项卡中，为此报表选择步骤1中的图框，并根据图框设置相应的参数：

5. 在【排序和中断】选项卡中，不勾选“自动中断格式“，设置标题格式为""。

6. 保存修改。在项目中生成报表。

总结

通过上述方式变相地实现了用户的要求，但不是所有场景都适用，不适用于在同一张报表图纸中出现中断。

若用户已经形成的规范与软件的功能有冲突时，瓴沃建议应该综合评估，若软件的功能确实能够带来效率的提升或品质的改善，用户应该考虑调整原有的习惯，使软件的性能充分发挥。
