Solidworks模型表面分割技巧大揭秘

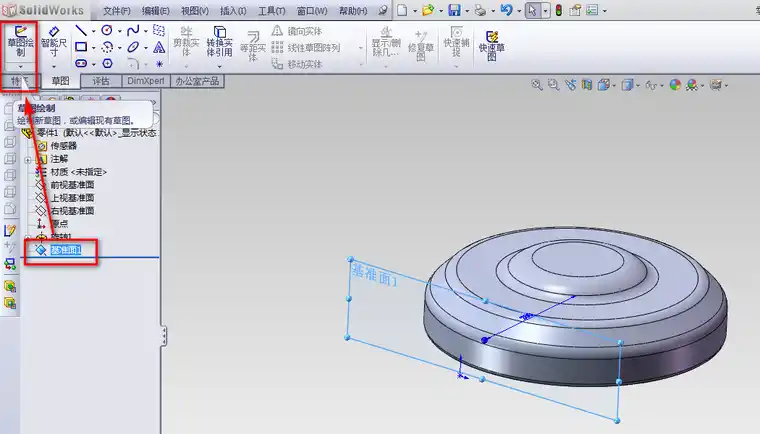

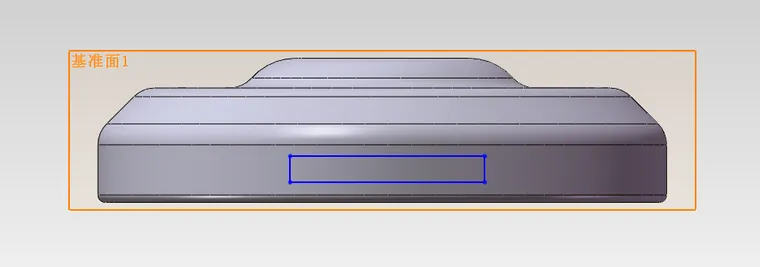

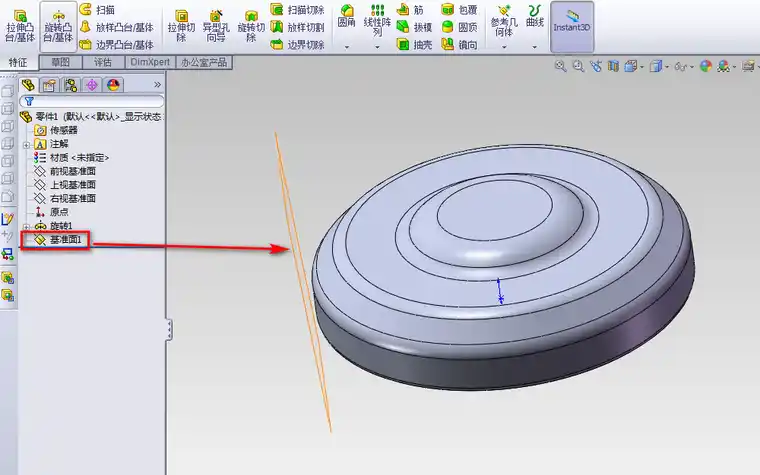

1、在基准平面上绘制切割区域草图

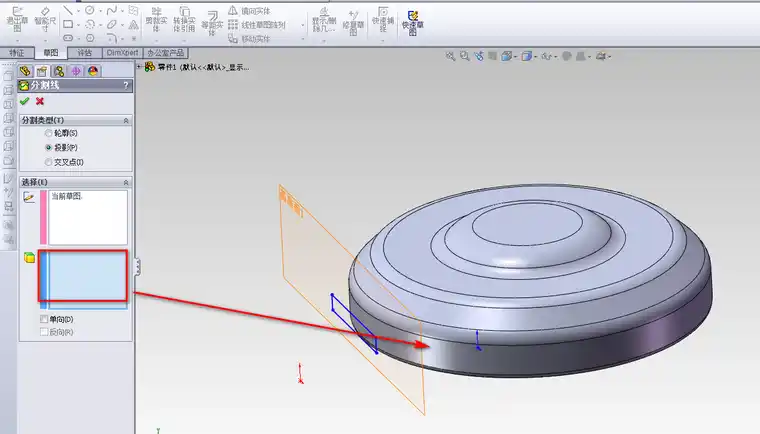

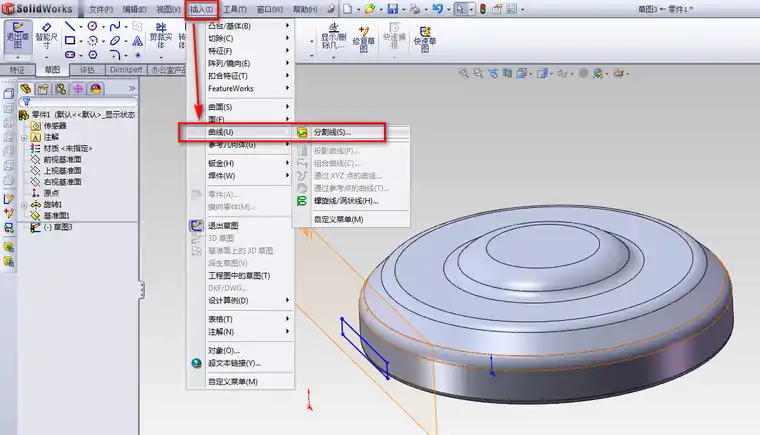

2、采用"曲线分割",对曲面进行分割

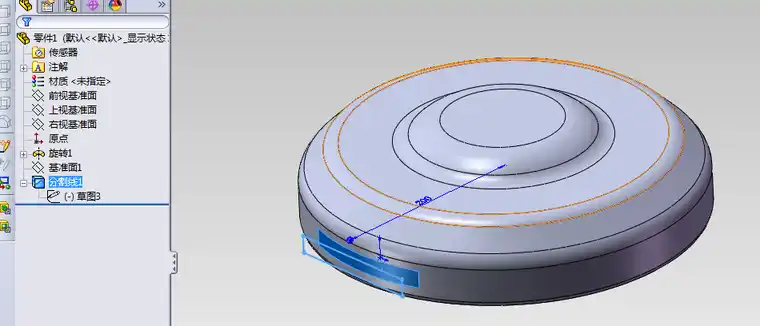

3、分割效果




小结:

在DM中有类似的分割操作,叫做imprint,最终的目的是在有限元分析时,在模型的局部区域加载。

对于DM更熟悉的可以采用DM进行操作,对于SD操作更熟练的可以采用SD进行操作,见仁见智。


免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
