揭秘SOLIDWORKS 2022：强大功能全面解析

一、混合建模功能增强

曾经，我们不能在单一实体中同时处理BREP网格和标准SOLIDWORKS BREP几何体。

针对STL格式的网格模型，我们可以使用SOLIDWORKS 网格建模工具，转换成网格实体，进而导入实体网格线段。我们可以利用网格的面建立新的实体，对网格模型进行修改。但只能做到增加实体，而不能有效的修改模型。

在新的版本中，我们可以组合网格实体和标准的几何体。如拉升/切除、倒角、添加拔模斜度等操作。这样我们对网格实体的利用更加丰富，给工程师实际工作带来更好的体验，可以大大加快设计进度。

二、边线法兰增强

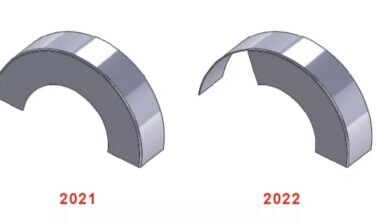

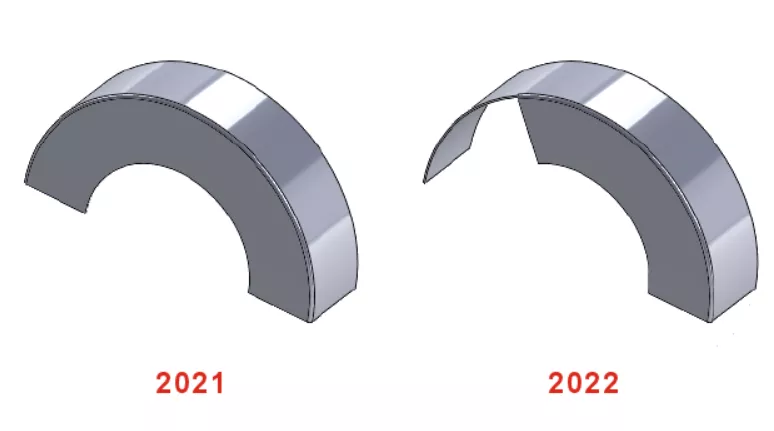

在钣金零件设计过程中，当我们遇到在圆弧的边线有折弯的情况时(如下图)，SOLIDWORKS 2022以前的版本就无能为力了。

边线法兰功能，可以直接在非线性的边线上使用。如果你只想在其中一部分的边线上生成边线法兰，你可以在特征里面编辑法兰轮廓，来完成你的设计意图。简单易用，不会影响后续的钣金展开。

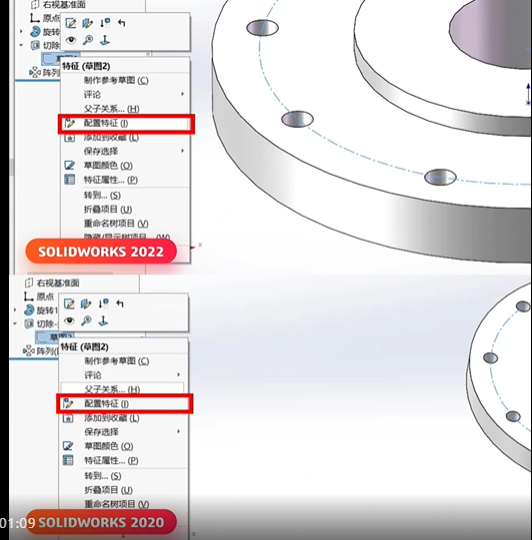

三、配置表功能增强

配置可以针对尺寸、特征、材料、零部件等进行快速编辑。通过配置表，可以对模型特征进行方便的修改。这个表格通常需要手动的保存，在实际操作过程中又会对模型进行二次编辑，极易造成操作混乱。

在配置操作时，自动添加配置表格。我们可以在配置表格中选择特征、草图特征后，然后快速选择关联的尺寸元素、配置自定义属性、压缩/接触压缩等操作。

如果是装配体配置，你还可以配置是否在材料明细表中排除。当我们生成新的配置后，你可以选择其中一项或者多项，设定阻止模型修改，以控制后续模型修改中的误操作。
