SOLIDWORKS Simulation 2022：速度与精度的完美融合

通过SOLIDWORKS Simulation进行快速产品分析验证

■ 使用循环对称性消减模型

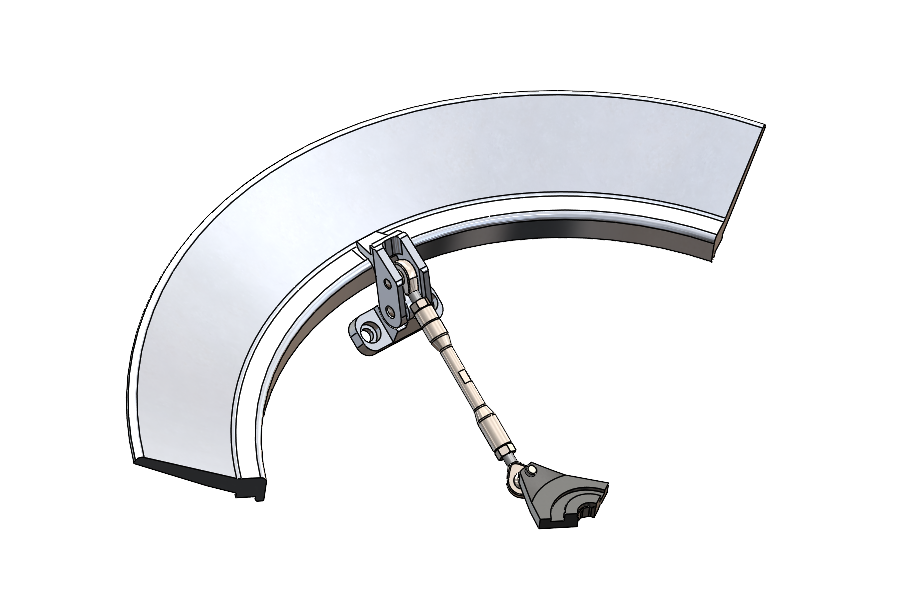

由荷兰Uboat Worx公司生产的NEMO潜艇在潜水时利用专门的手轮来固定舱门，啮合锁扣手指需要至少500N的接触力，利用循环对称性，可以将模型削减1/3，这样将节省设置和求解的时间。

■ 2022新功能：虚拟连杆连接

去掉NEMO潜艇的这个拉杆，用一种新型的虚拟连接器来代替，可以进一步简化模型。

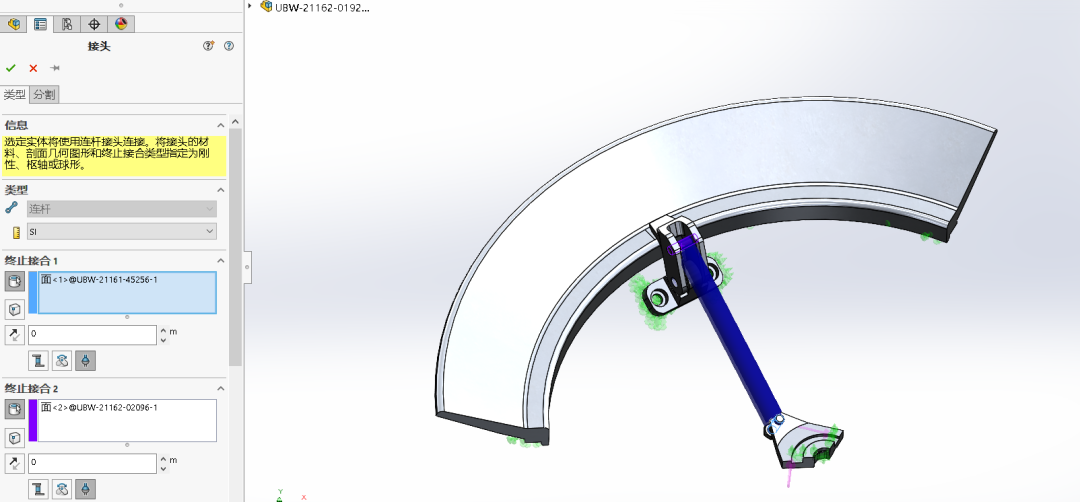

新的虚拟连杆连接器可以用圆柱面或顶点来代表连杆的两端，端部条件可以被定义为完全刚性的、旋转型及球形铰链。我们将选择圆柱形面和球形端部条件来正确模拟拉杆的功能，我们甚至可以从几个截面形状中选择并定义截面尺寸。

■ 网格控制更精细

SOLIDWORKS Simulation 2022 默认使用强大的基于混合曲率的网格器，它可以接受更大和最小全局尺寸范围之外的网格控制值，这意味着您可以不受限制地细化或粗化任何区域的网格，帮助你达到求解时间和精度的更佳平衡。

■ 增加摘要功能

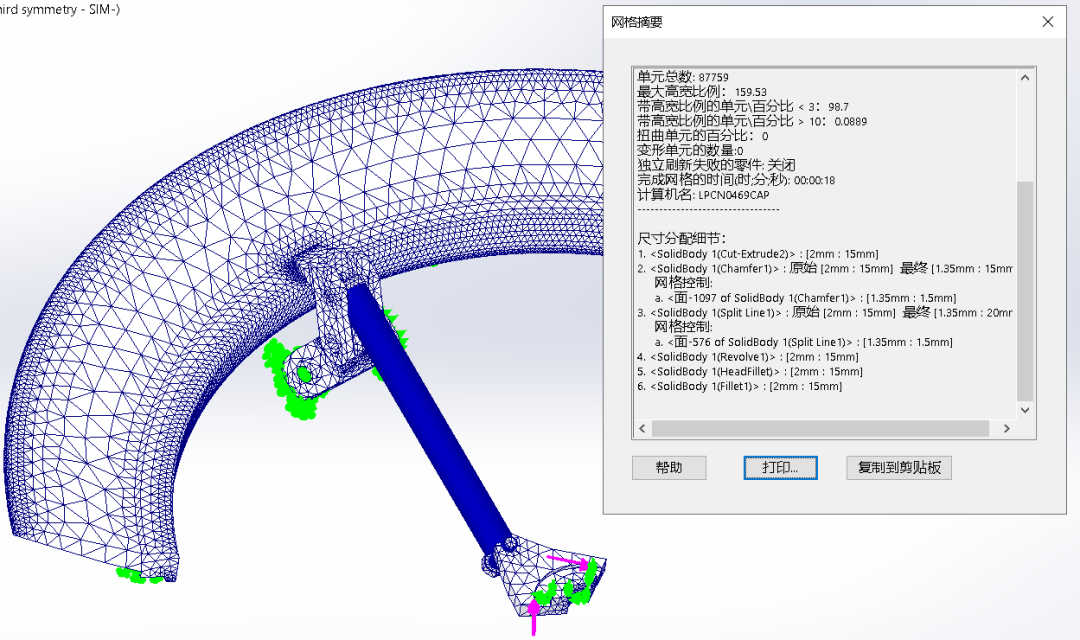

用户在划分网格之后也可以通过新的摘要功能详细查看每个零部件的网格划分尺寸及网格控制添加情况。

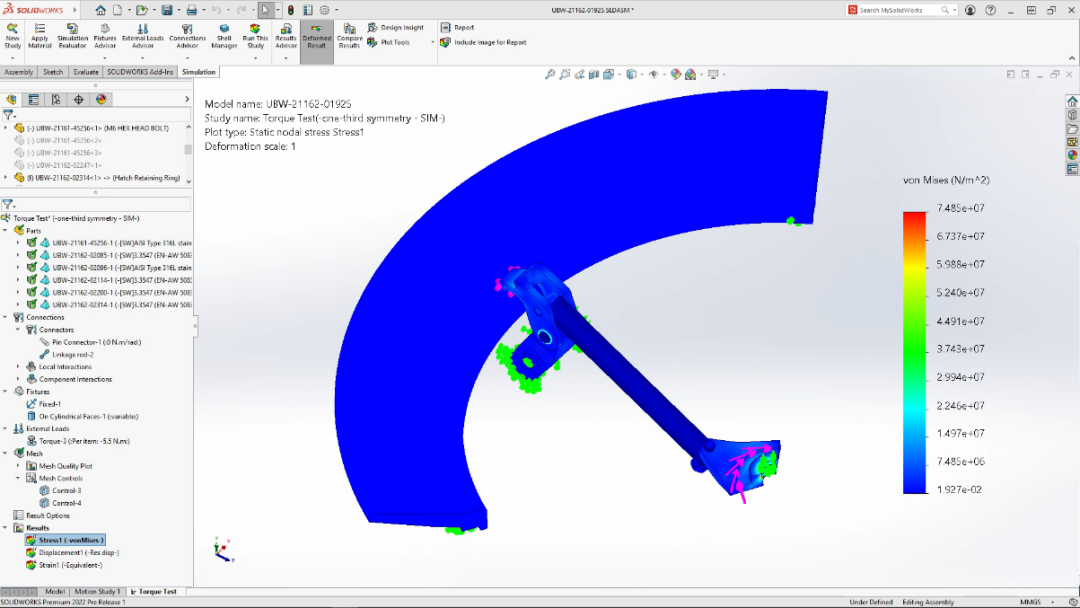

接下来，我们将对NEMO潜艇中心转子施加一个扭矩。运行分析后，我们可以审查虚拟连杆的剪切、轴向和弯曲载荷，以及解决锁扣指和舱口法兰之间形成的接触反作用力。

■ 求解速度提高25%以上

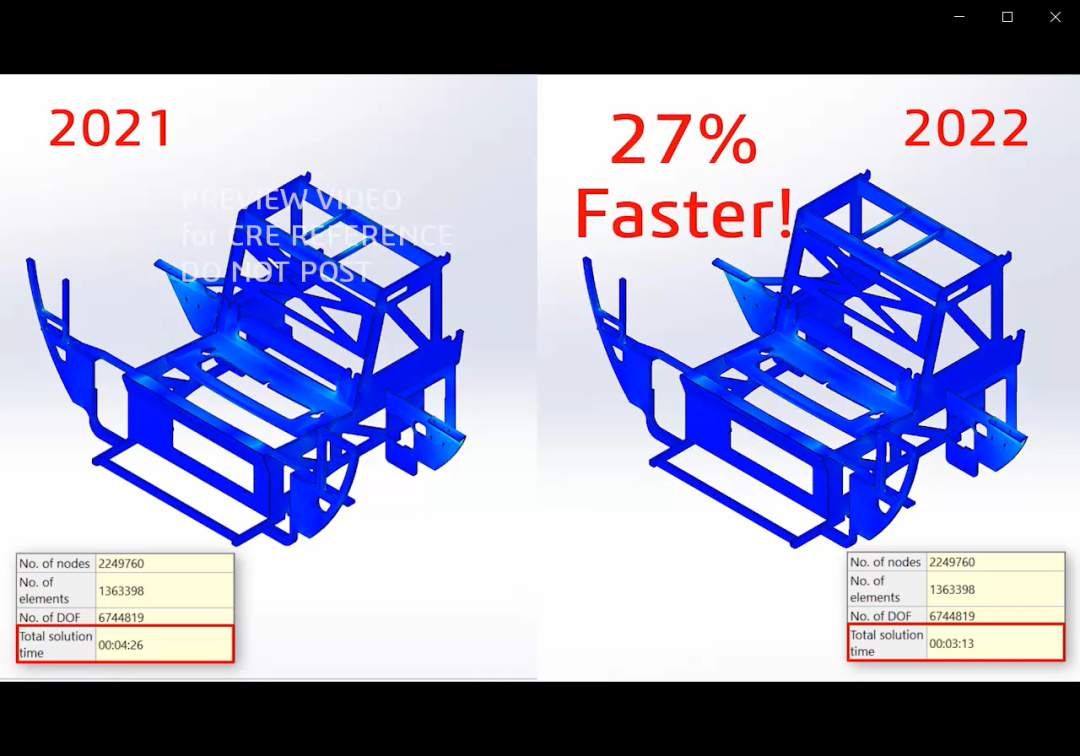

很多大型装配体中包含大量的粘合触点，现在这种类型的装配体的求解速度比2021版本快25%以上。

总结：SOLIDWORKS Simulation 2022增加了新的功能，完善了设置过程，并提供了内在的增强功能，加快了性能，提高了解决方案的准确性。
