SOLIDWORKS放样凸台技巧揭秘:来自硕迪科技

对于大多数经常使用solidworks的工程师而言,经常会零件进行一些放样凸台操作,接下来给大家介绍一下放样中的小技巧。

SOLIDWORKS放样凸台小技巧 硕迪科技的图1

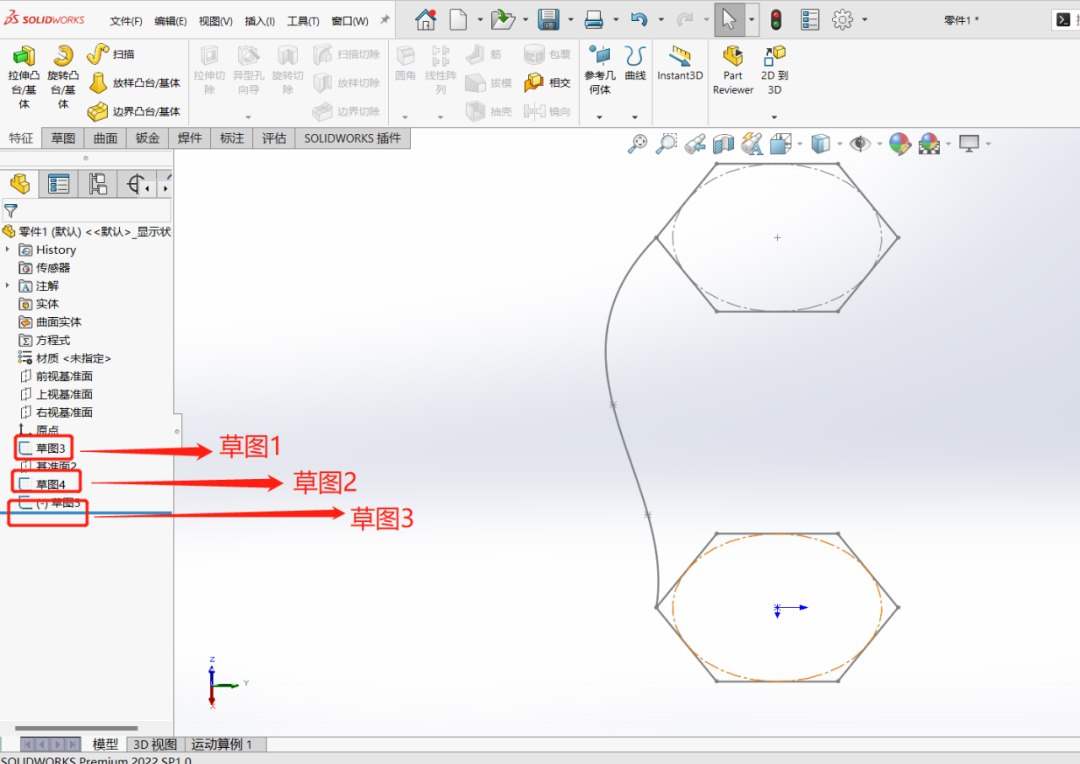

图示:绘制三个不同的草图,草图1为多边形,草图2和草图1为一样,草图3为一个样条曲线。



步骤大概分为以下几步:

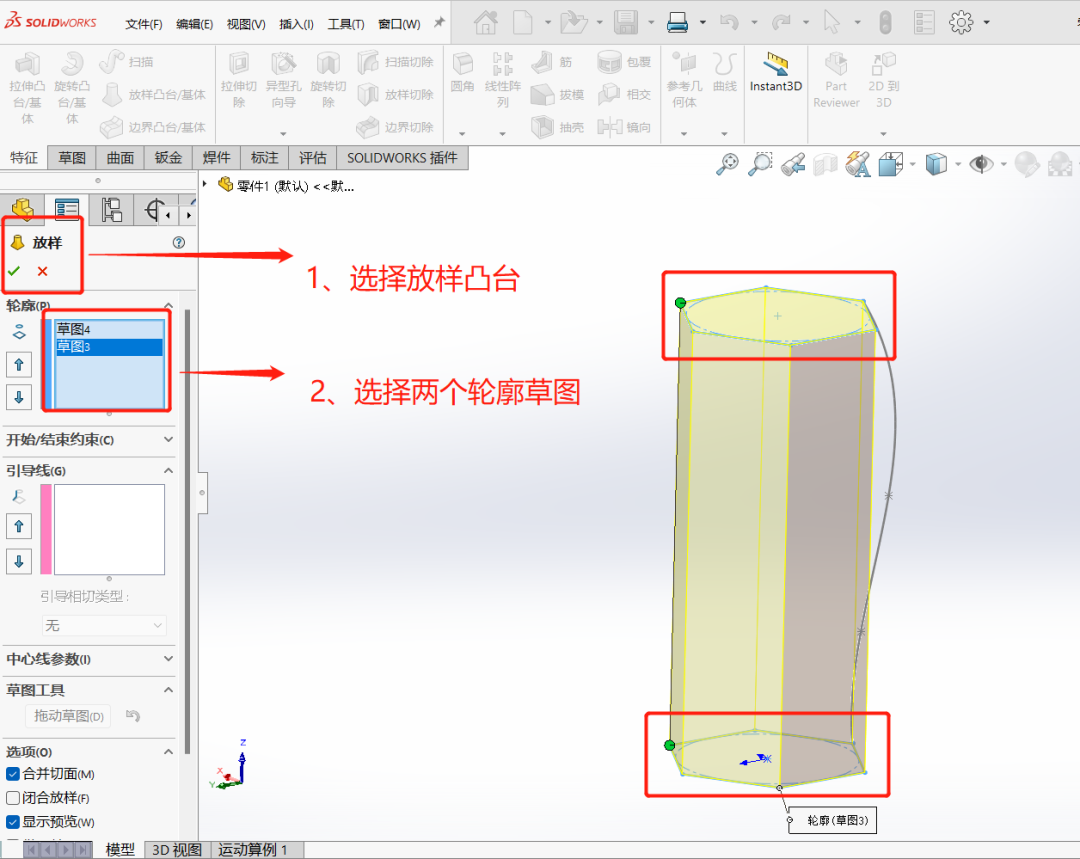

1、选择特征——轮廓选择两个草图——显示预览如图

SOLIDWORKS放样凸台小技巧 硕迪科技的图2

注意:选择两个草图显示的绿点。

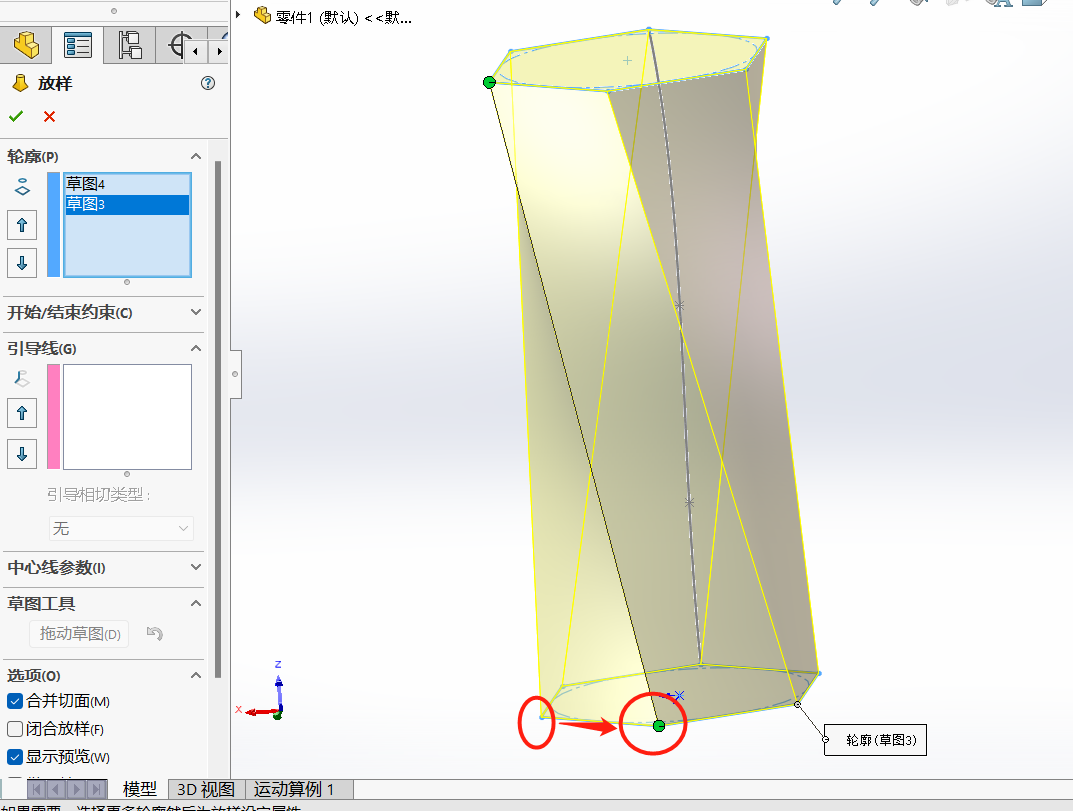

2、拖动绿点至移动位置,完成放样扭转。(注意在特征状态下完成)

SOLIDWORKS放样凸台小技巧 硕迪科技的图3

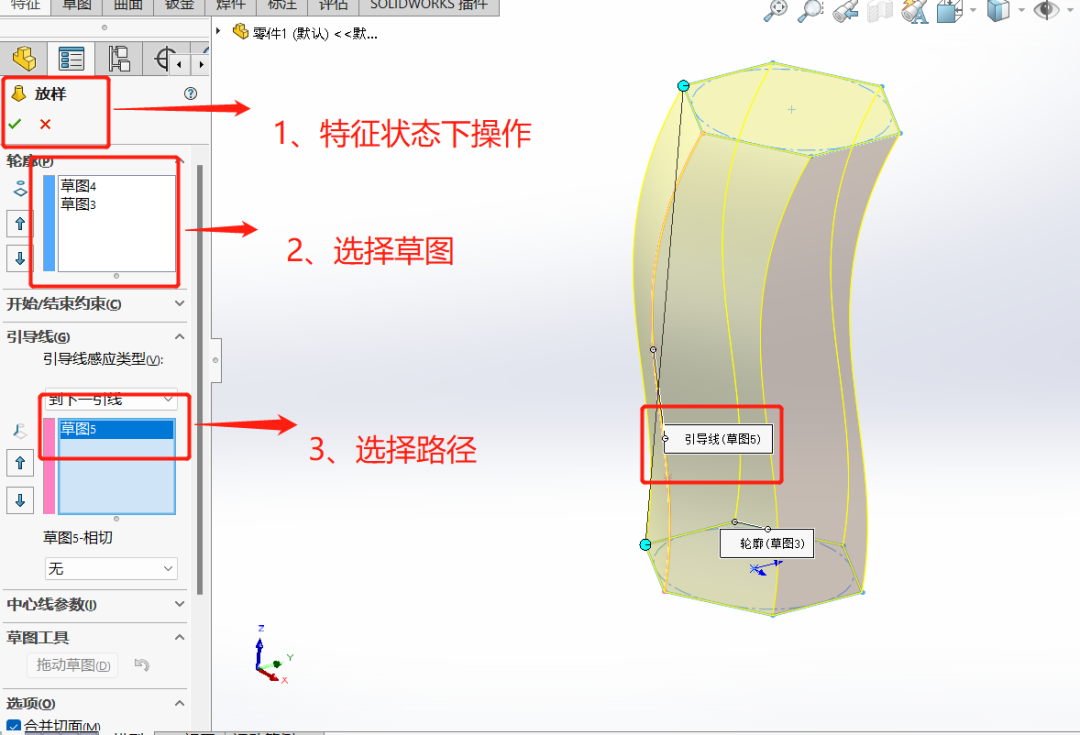

3、第二种操作,选择路径

提前绘制好放样路径,选择路径,然后进行放样操作。

SOLIDWORKS放样凸台小技巧 硕迪科技的图4

免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
