揭秘SOLIDWORKS机构运动验证的简易之道

机构作为机械设计过程中重要的一个环节,可靠有效的动作能保证较高的工作效率。SOLIDWORKS对于机构的动作验证有着快速的验证方式,而且可以在草图阶段就实现这一过程。


采用类似于结构简图的方式简单明了,符合工程师的设计思路,同时配合软件的动画功能保证了动作校验。例如凸轮运动属于较为常见的机构运动,通过对此的演示可以举一反三应用到其它的机构模拟中去。

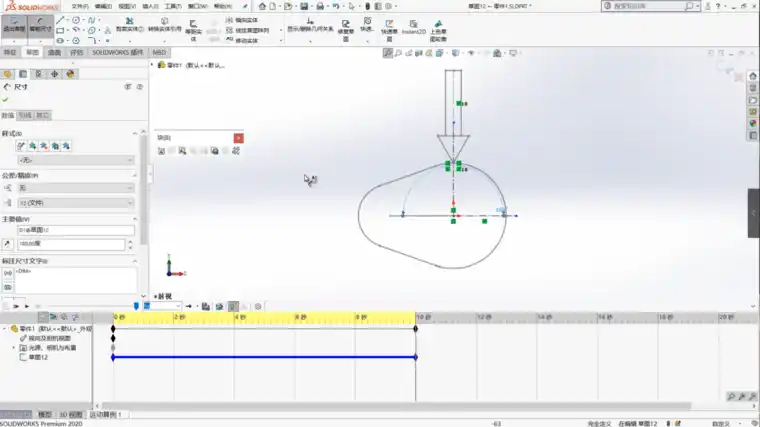

很多人不知道,SOLIDWORKS机构运动的验证其实很简单 | 操作视频的图1


在草图中进行机构模拟,需要对机构进行简化,确定关键零部件。基本步骤包含以下几个项目:

1. 建立符合要求的草图块,可以直接在草图中建立,也可以通过导入的形式调用已有块;

2. 为草图块添加符合要求的几何关系,控制其自由度;

3. 切换到动画模式,为机构指定动作类型。
