在SOLIDWORKS搭建一个简易的履带式机器人


一、构建模型基本单元

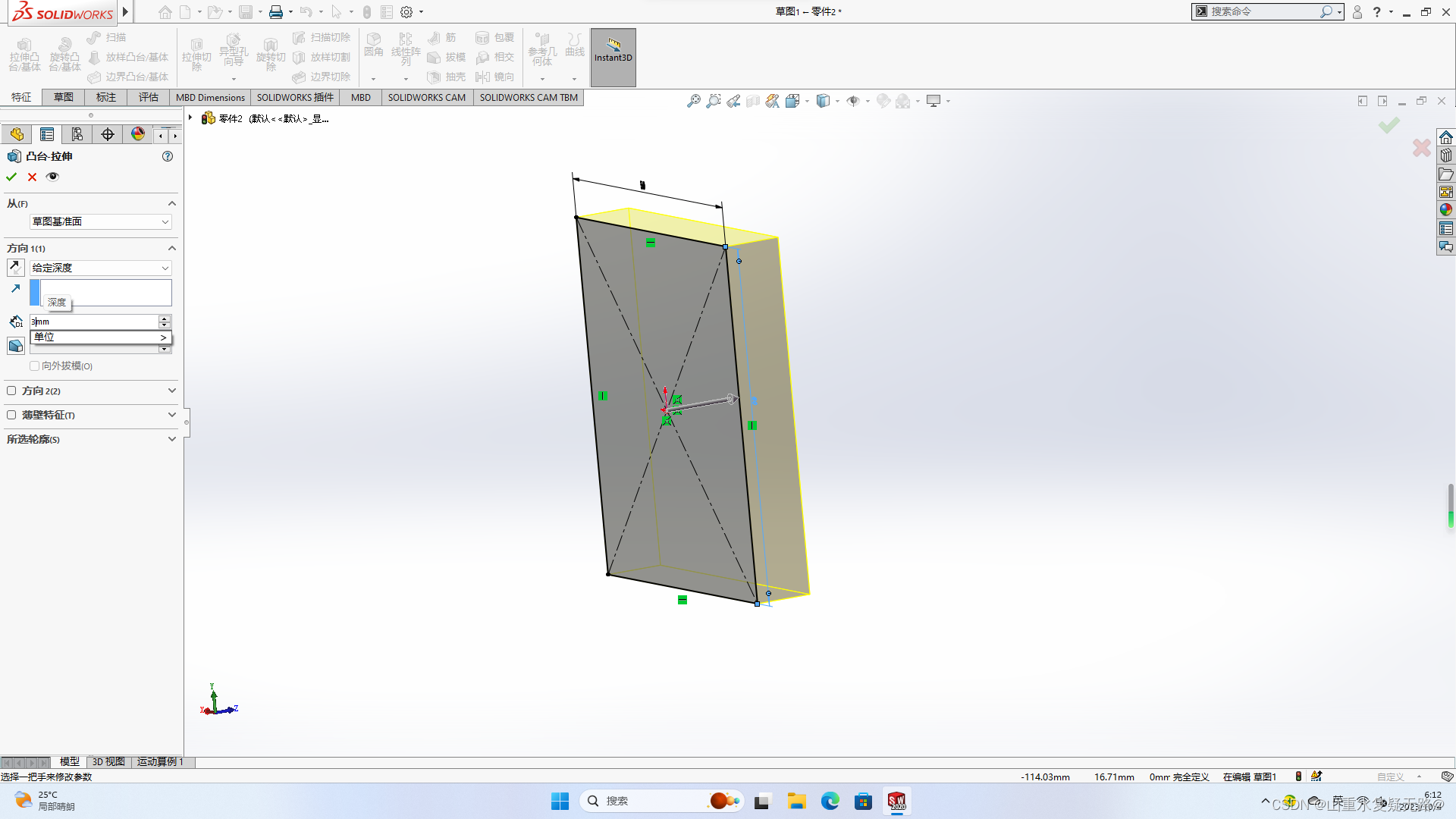

构建底板(a面)
在这里插入图片描述

   构建底板(b面)
在这里插入图片描述

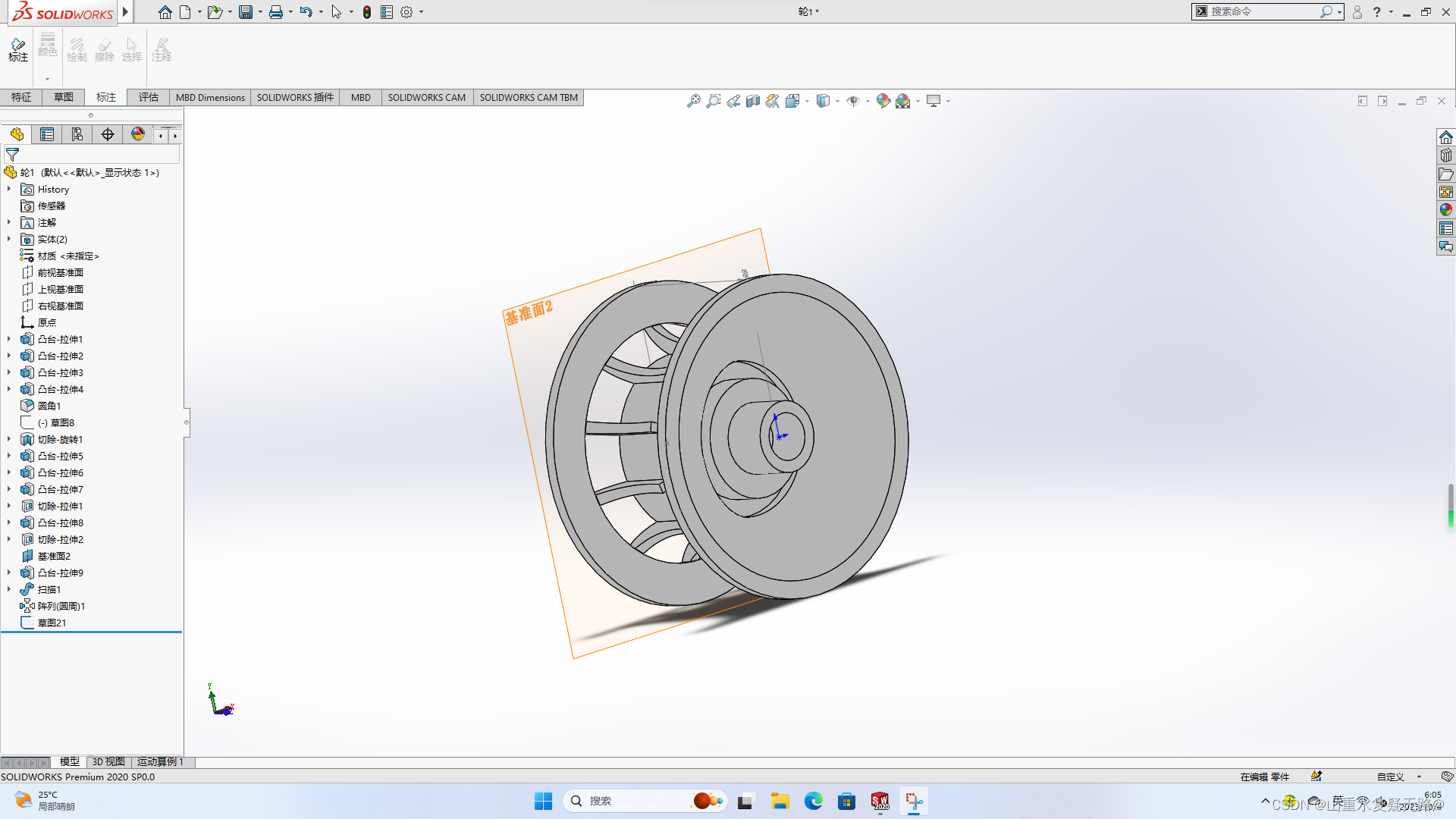

   履带轮子:
在这里插入图片描述

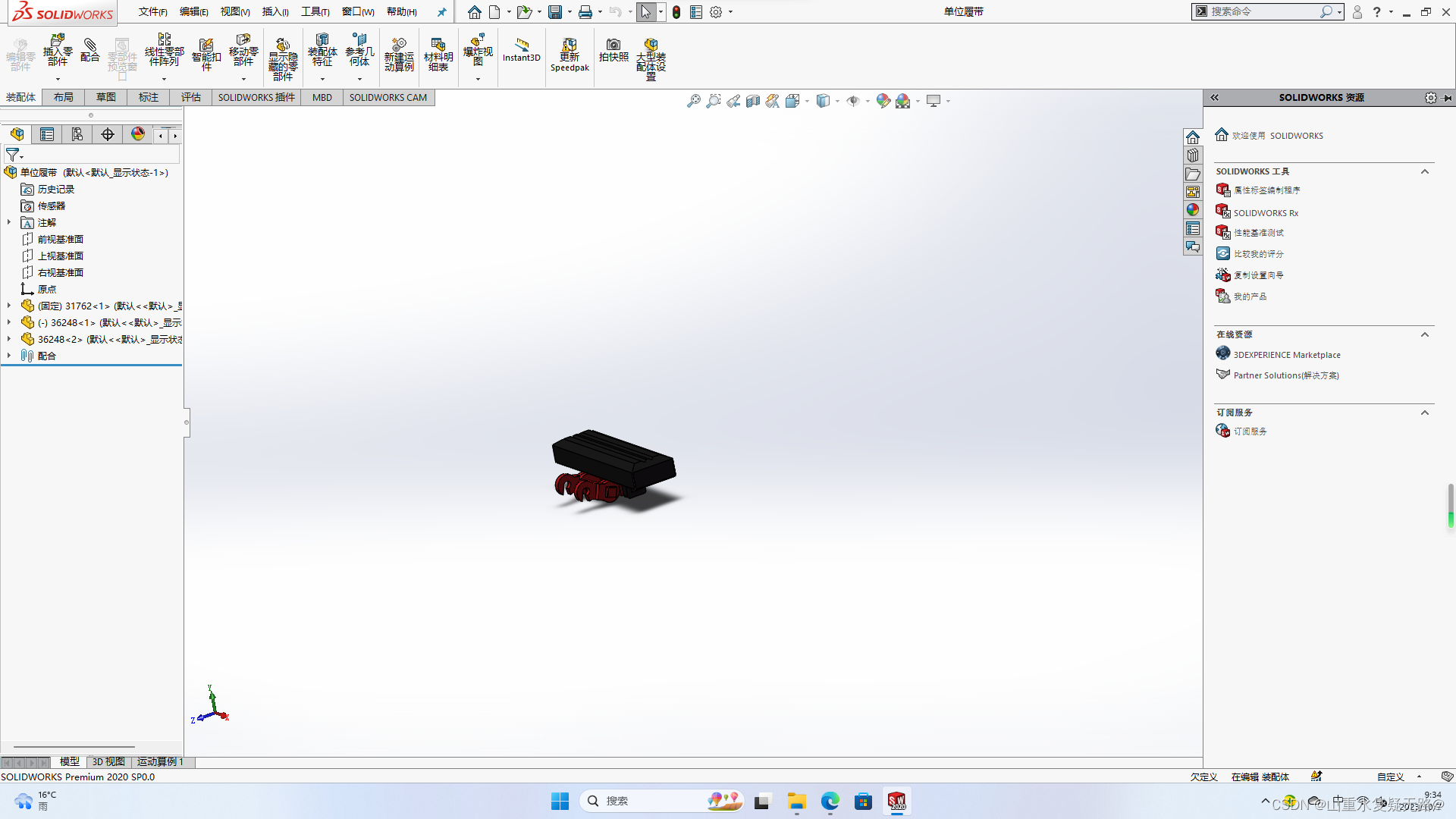

   单位履带:
在这里插入图片描述

   激光雷达:
在这里插入图片描述

二、搭建车体模块

简单的将底板a,b面进行组合
在这里插入图片描述

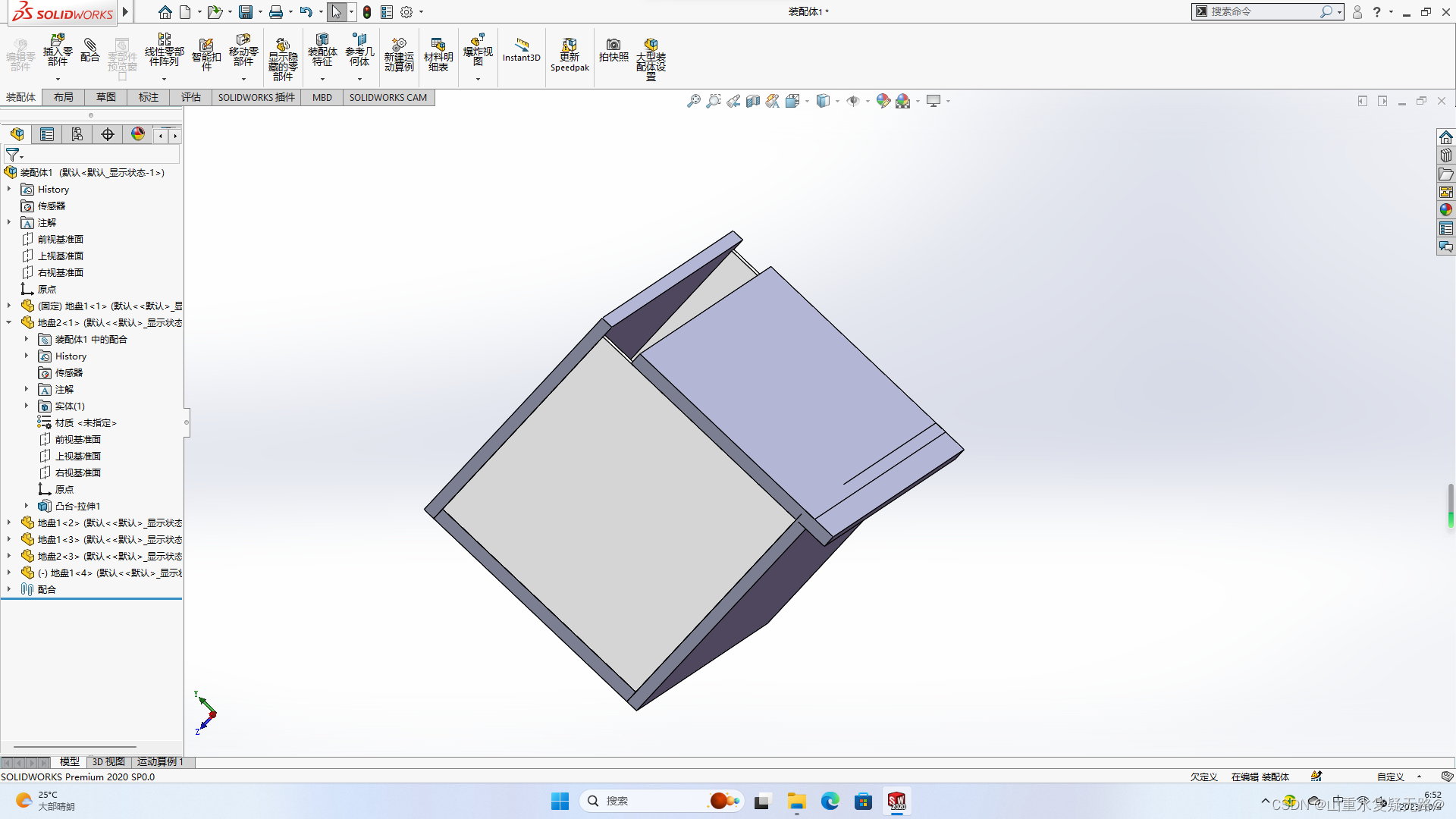

   组合完成
在这里插入图片描述

三.插入轮子

在车体侧面开孔以插入车轮支柱:

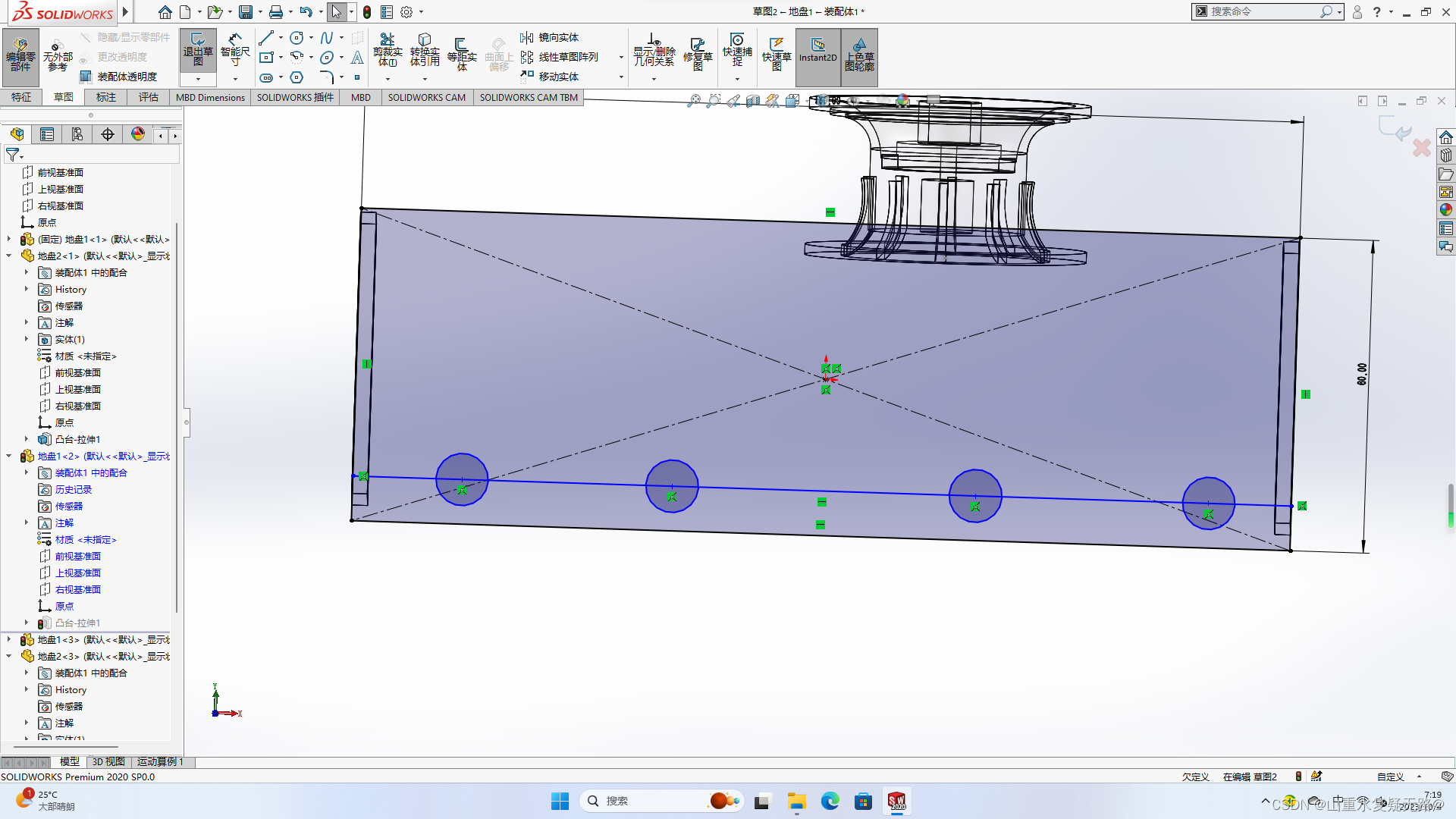

在这里插入图片描述
在这里插入图片描述

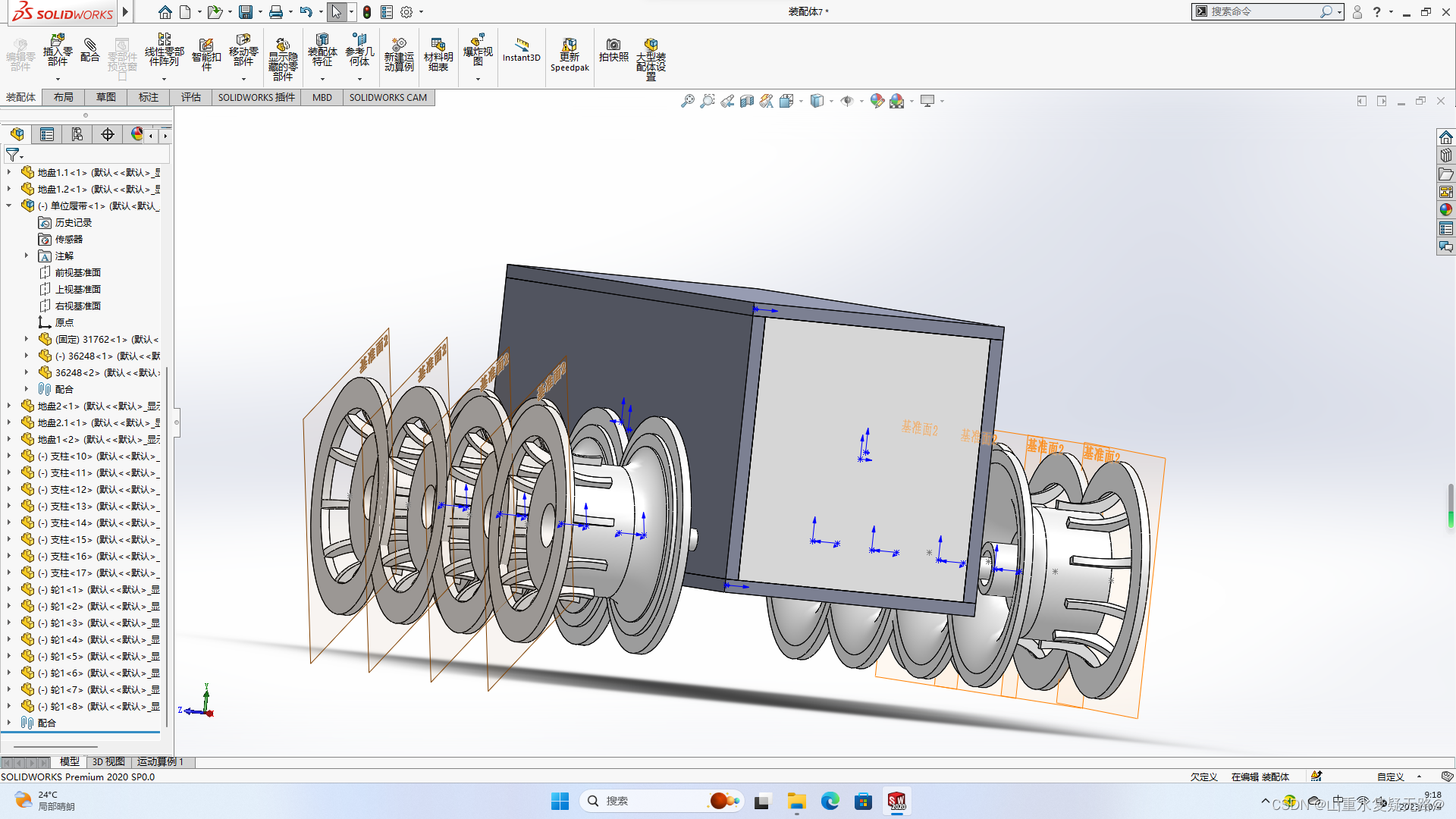

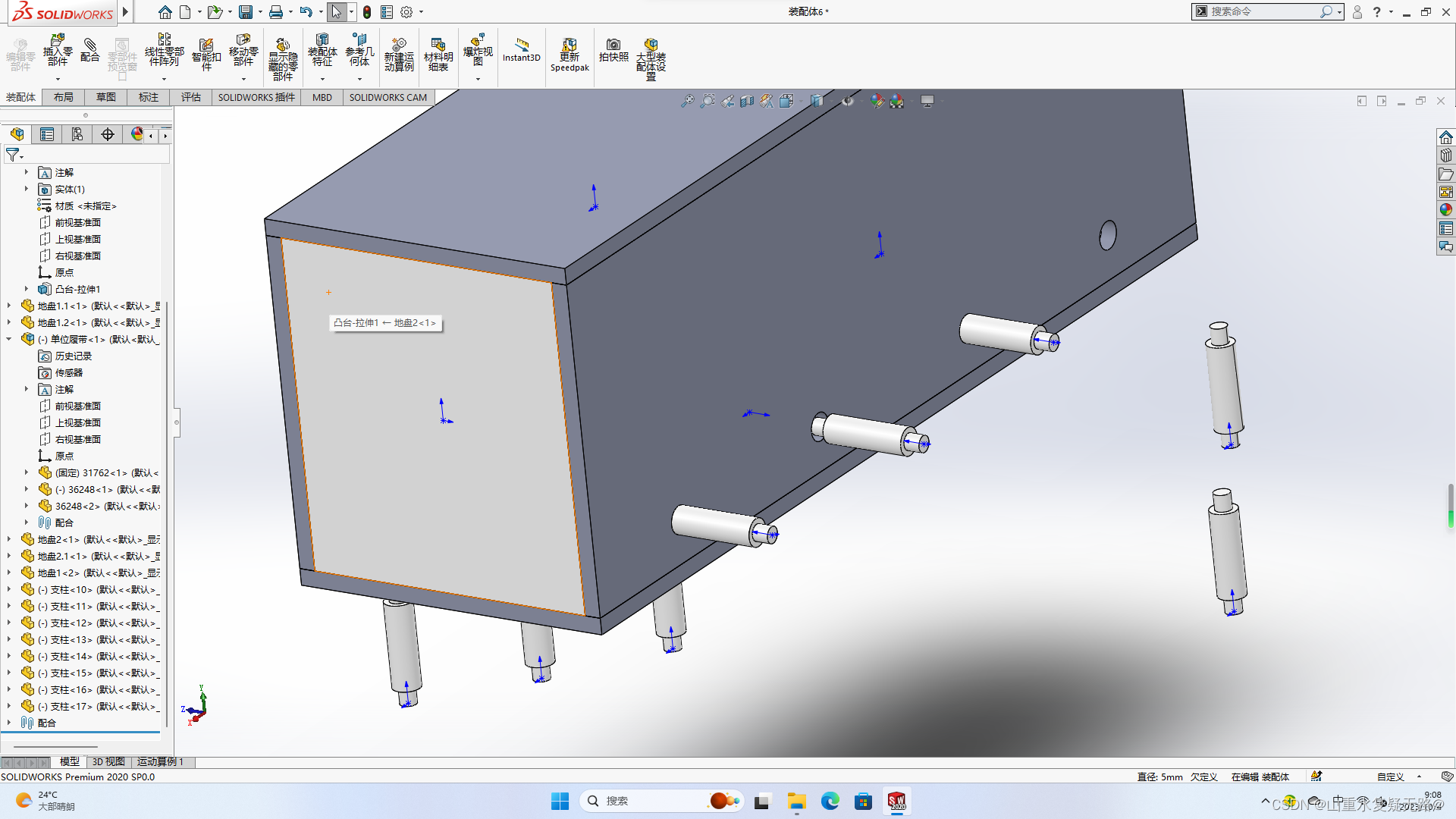

   插入支柱:
在这里插入图片描述
在这里插入图片描述

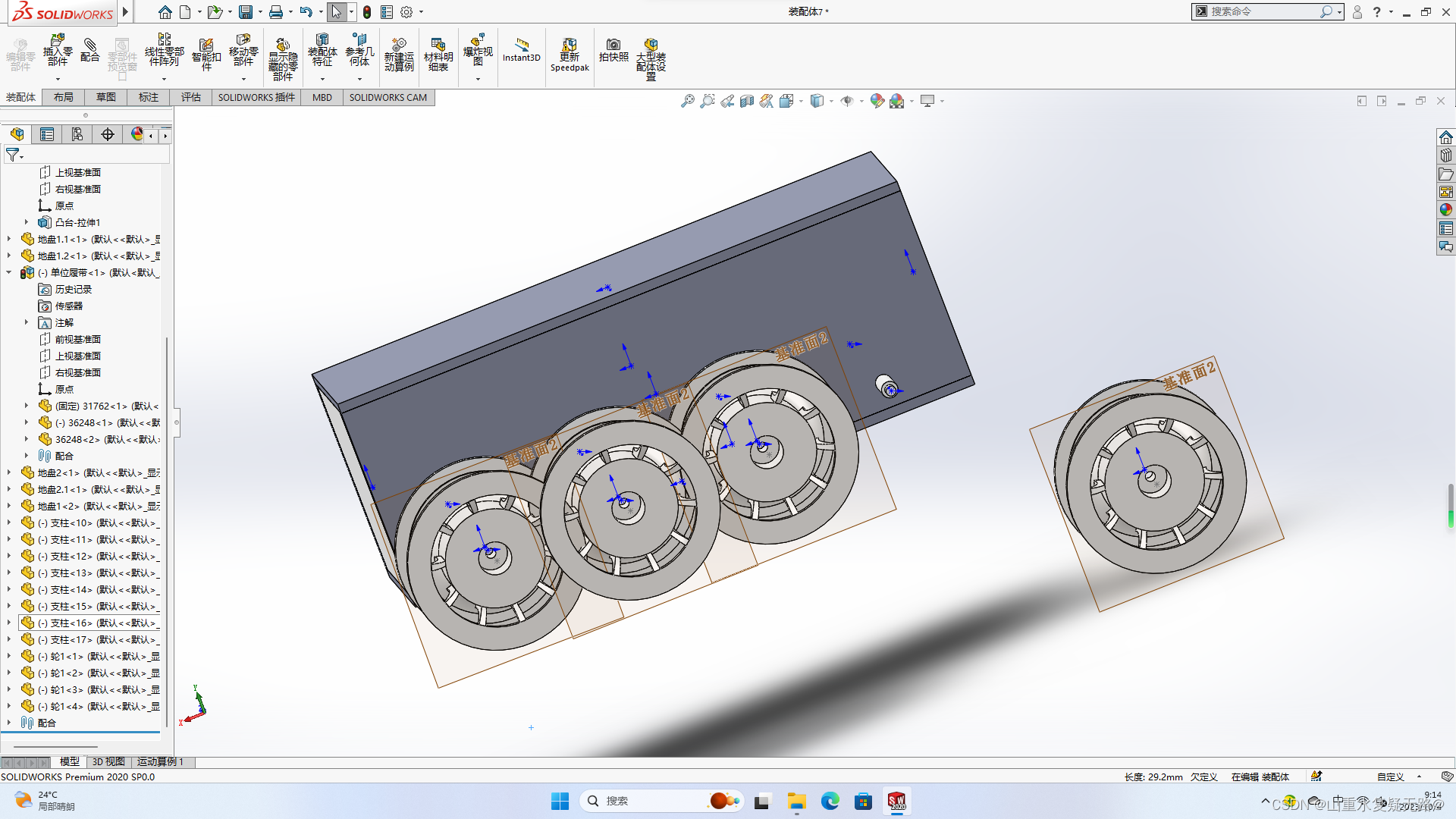

   插入轮子:在这里插入图片描述
在这里插入图片描述

4.构建履带

先确定履带的轮廓位置:

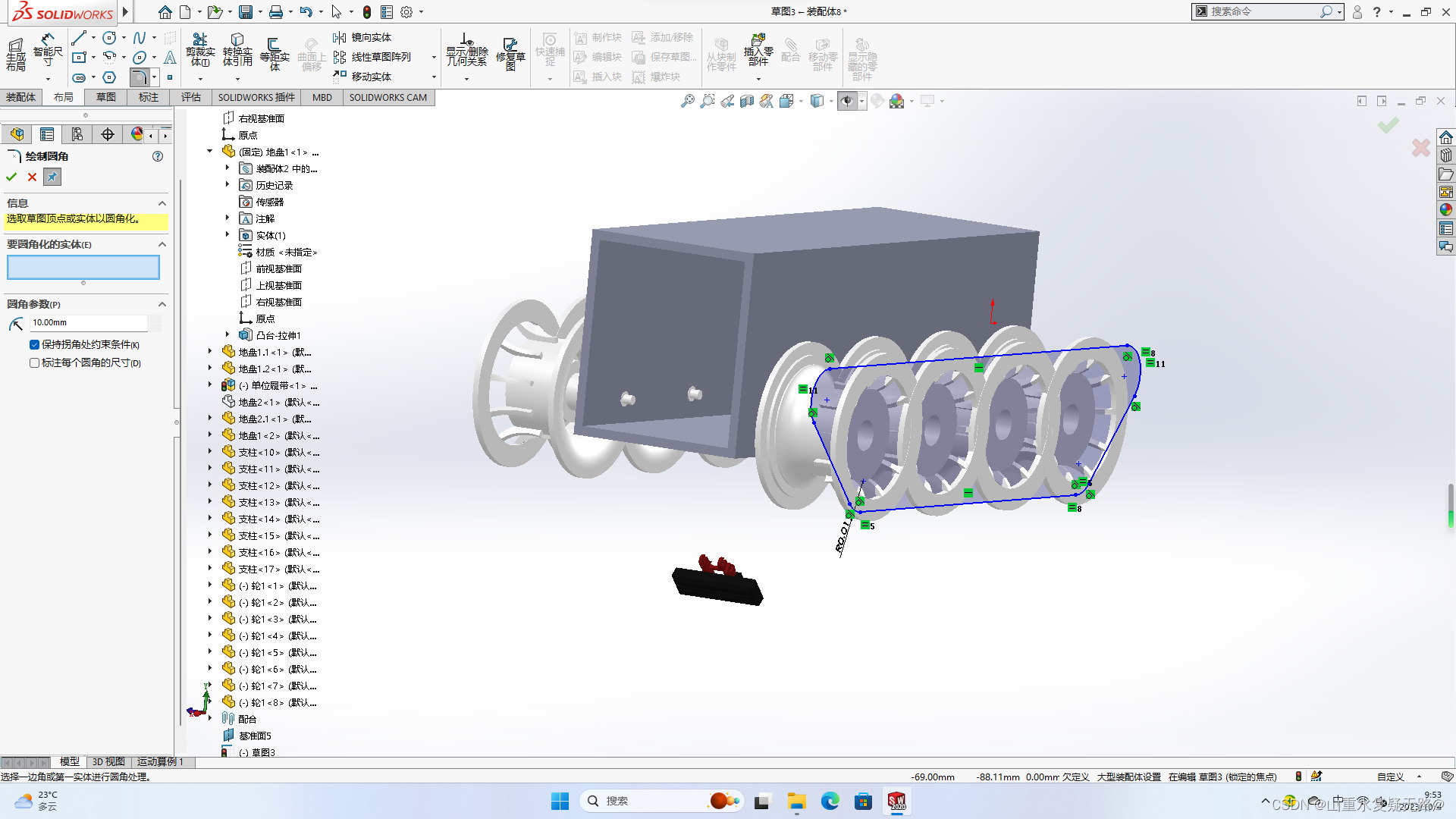

在这里插入图片描述
在这里插入图片描述

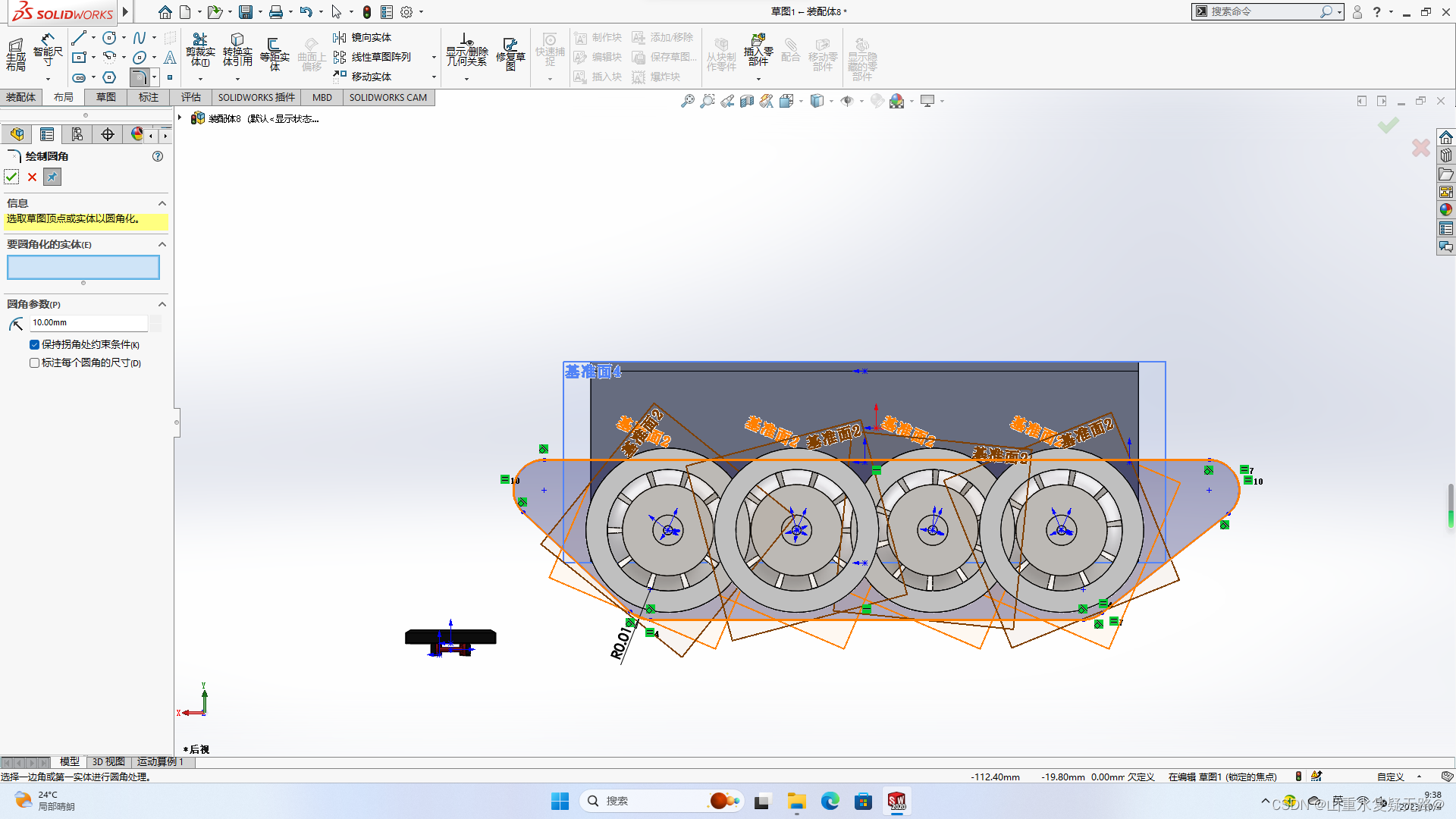

通过零部件阵列,将单位履带加载在轮廓中:

在这里插入图片描述

   设置机械传动:
在这里插入图片描述

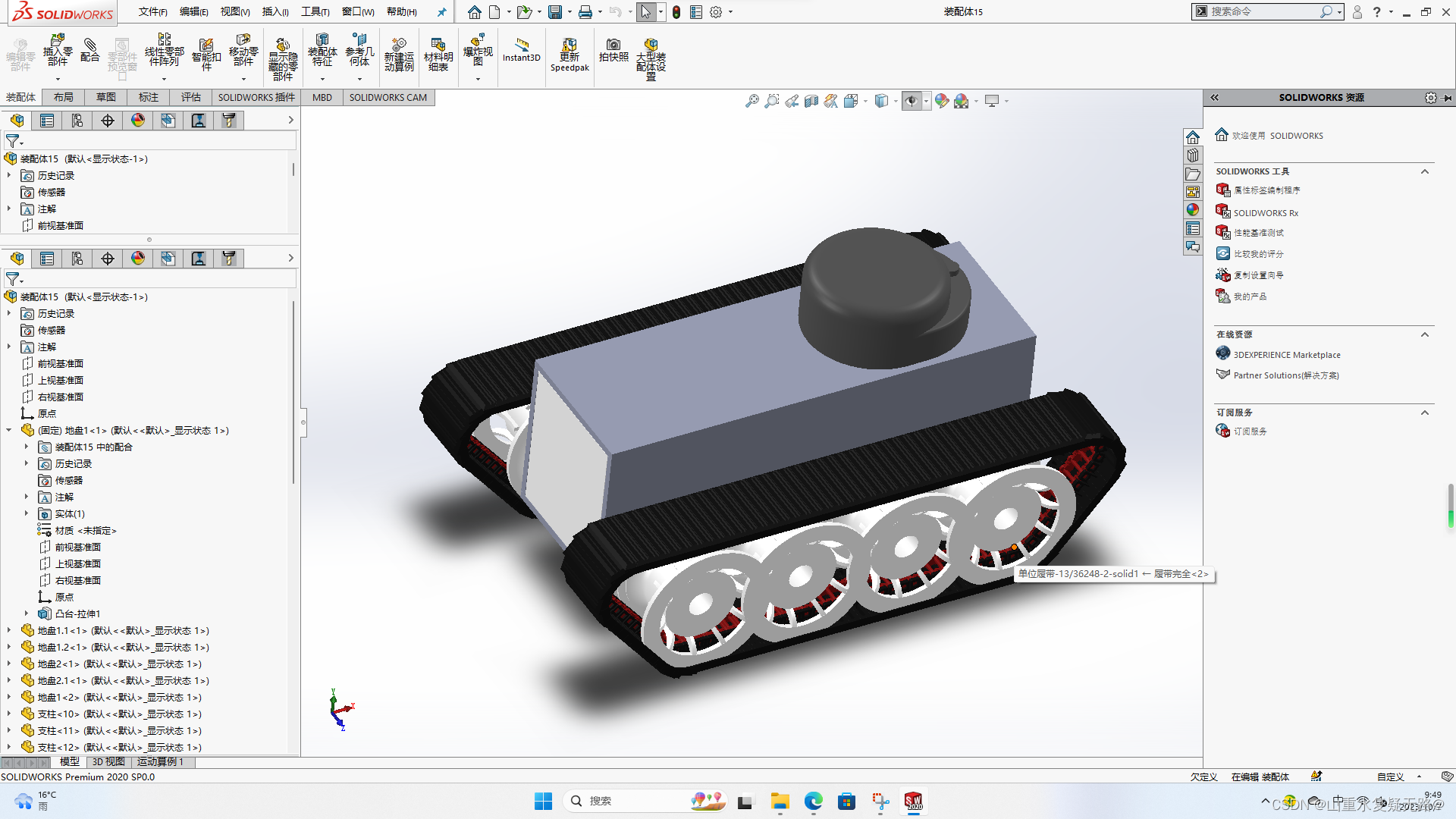

   完成视图:
在这里插入图片描述
