SOLIDWORKS CAD高效视图与标注生成策略

CAD 攻略系列之——自动生成模型视图和标注


模型视图是零件或装配体的工程图视图,当我们设计完成后,需要下发到生产车间进行生产时,往往就需要有一份详细且直观的工程图来指导生产加工。你在工作中是否会经常思考这些问题?


Q:激活模型视图后,为什么要一个一个去选视图?

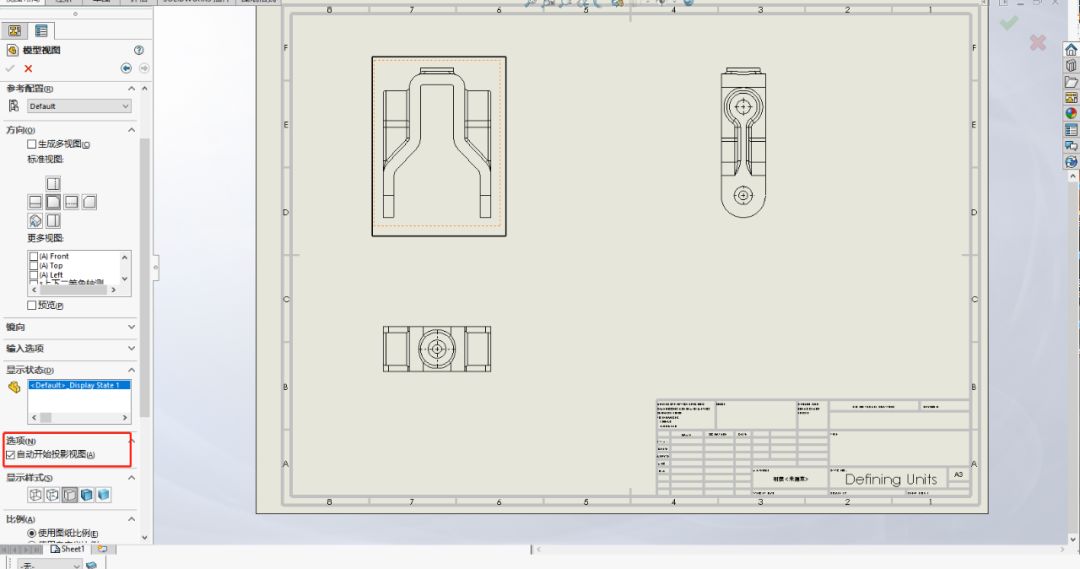

A:通常我们在打开模型视图时,如果出现进来的视图只有一个而无法自动生成其他视图时,这是因为我们在使用模型视图时没有激活【自动开始投影视图】这个选项,勾选了这个选项之后,我们就可以自动生成多个视图了。



Q:想要生成我的视图同时自动进行标注,要怎么做?


A:通常

如想要在生成模型视图的过程中自动标注尺寸和设计注解,需要我们在模型视图的管理界面中打开【输入选项】-【输入注解】-【注解】。


Q:那我们的设计注解是什么意思呢?要怎么调?


A:注解视图是由SOLIDWORKS自动创建,并跟随着草图和特征添加到模型中,用于为特定方向指定尺寸和注解。注解视图保存在Annotations文件夹中,我们可以在这个文件夹中,选择在图形区域中显示不同类型的注解,也可以去创建新的注解视图




如何简单高效地自动生成模型视图和标注,这里我们为大家介绍三种方法:


方法一

1. 首先从零件中,选择【从零件制作工程图】;

2. 然后选择标准三视图,确认插入我们想要的零件,它会自动生成如下视图;


3. 最后,选择【注解】-【模型项目】,选择【整个模型】,勾选【将项目输入到所有视图】,这样我们的工程图就完成了。




方法二

1. 在视图调色板中,勾选【输入注解】-【设计注解】;

2. 选择我们想插入的视图,我们可以看到每插入的一个视图都会自动标注上尺寸。




方法三

使用我们做好的预定义模板快速生成详细工程图。


1. 首先,在工具中,选择【预定义的视图】:



2. 然后选择你想要的视图,放置在工程图中,并重命名;

3. 添加【投影视图】和【轴测视图】(轴测视图也使用预定义视图);


4. 另存为模板(**.drwdot)并保存;

5. 从零件制作工程图时,选择你保存的模板并打开它;

6. 再进行模型项目,就可以自动完成模型视图和标注了。
