solidworks快速生成爆炸视图技巧

爆炸视图：是指在装配环境中，把装配体的零部件拆分并显示一定的距离，便于展示或观察装配体中的每一个零部件，可以更加清晰反映装配体的细节结构。意味着将装配体当中各个零部件，沿着所给定的一个坐标轴或者是直线，进行相应的移动。

“装配体如何出具爆炸视图”

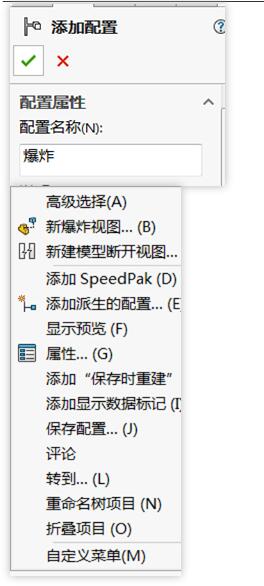

01在配置中新建一个配置，取名为“爆炸”。

02在常规步骤的选项中

（1）自动调整零部件间距是用于多个装配体同时爆炸；

（2）选择子装配体零件可以单独爆炸某个单独零件；

（3）显示旋转环

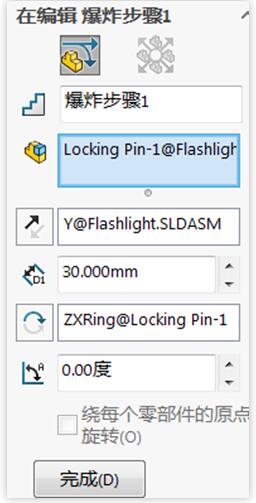

03选择需要爆炸的零件，我们可以拖动操纵杆对零件进行操作。

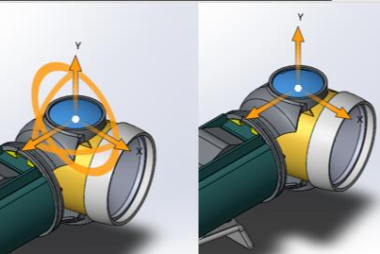

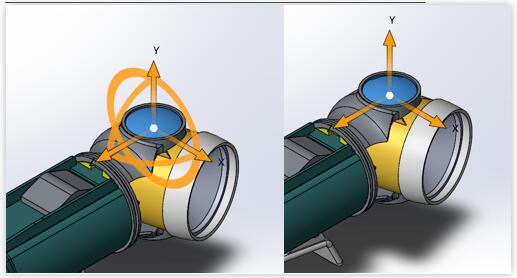

取消显示旋转环，可以将旋转方向操作隐藏。向Y轴拉伸，点击完成。

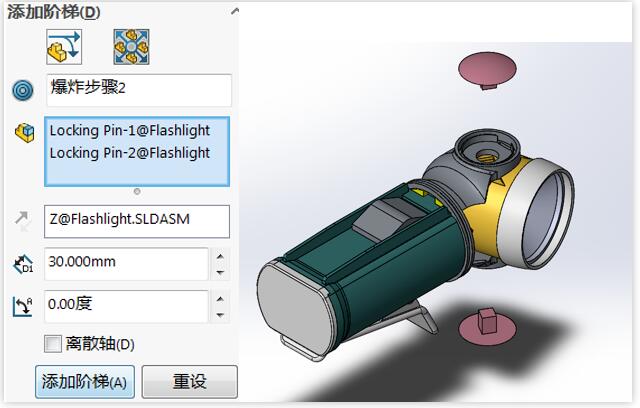

04当然，我们可以选择径向步骤，同样可以完成对这两个零件的爆炸，选择两个零件，点击添加阶梯。

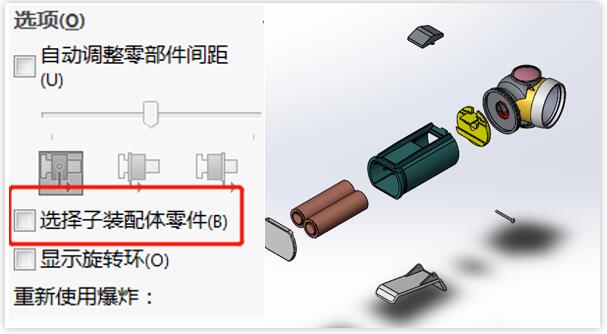

05对于子装配体零件，我们可以进行所有零件的整体的爆炸，也可以对单个零件进行单独的爆炸。通过在选项当中选择子装配体零件进行调控。勾选上选择子装配体零件，然后将Base这个子装配体中的各个零件分别爆炸出来。

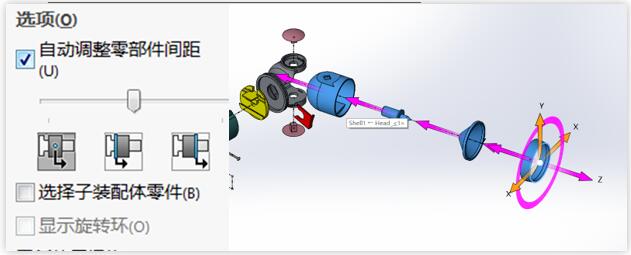

06勾选拖动时自动调整零部件尺寸，同时爆炸多个零件。

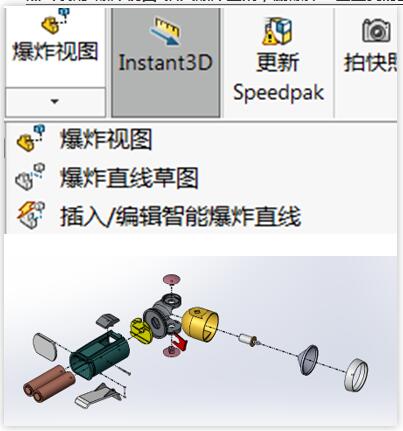

07点击装配-爆炸视图-插入爆炸直线，删除掉一些重复的直线，或者直接手动选择零部件。

   一个爆炸视图由一个或者多个爆炸步骤组成，每一个爆炸视图保存在所生成的装配体配置中，而每一个配置都可以有一个爆炸视图哦~
