SOLIDWORKS爆炸视图制作,原来这么简单!

SolidWorks有一个很重要的功能就是爆炸视图,这个爆炸视图不仅可以全面的展示我们的产品装配零部件的位置,更能展示产品的内部核心机构组装过程以及动画仿真和工程图里的爆炸视图,

可以说学SolidWorks,必知的内容就是SolidWorks的爆炸视图功能。那今天艾金米就来教大家如何制作爆炸视图!

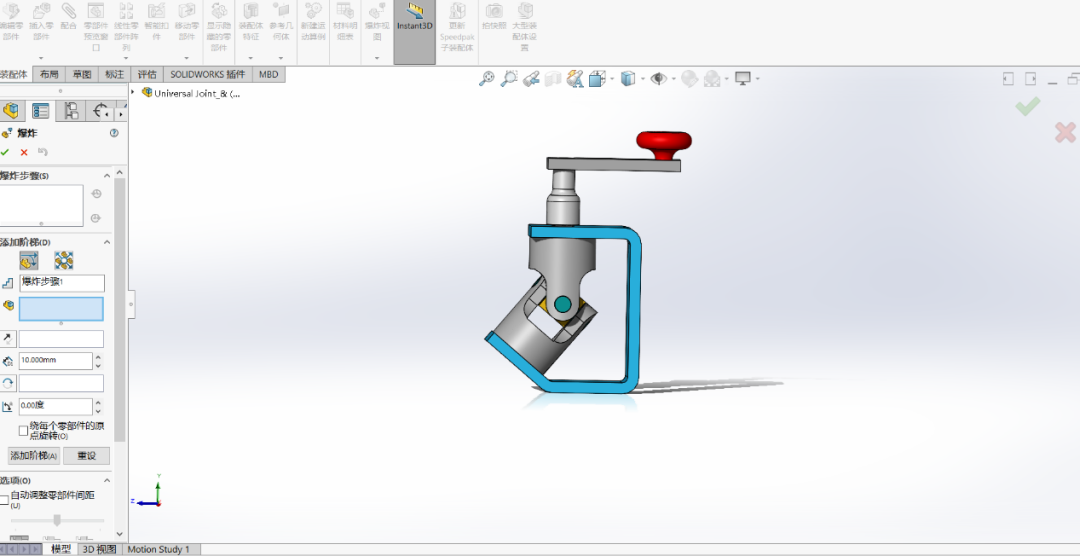

首先,我们需要准备一个装配体,然后打开。如图所示:



选择工具栏——爆炸视图,进入爆炸视图设置

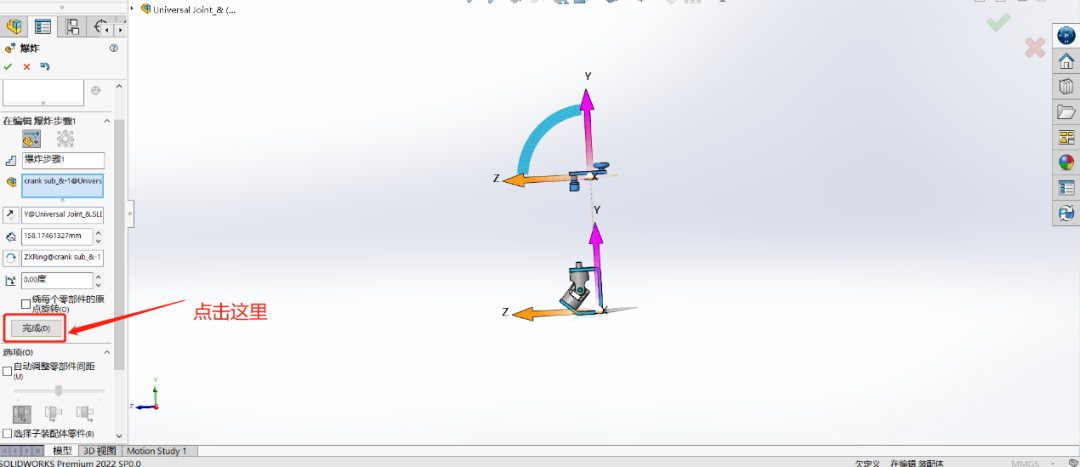

随后选中需要爆炸开来的零部件,沿坐标轴X,Y,Z,方向进行拖动。到达预定位置之后,点击完成按钮,不要选择上边的对号。

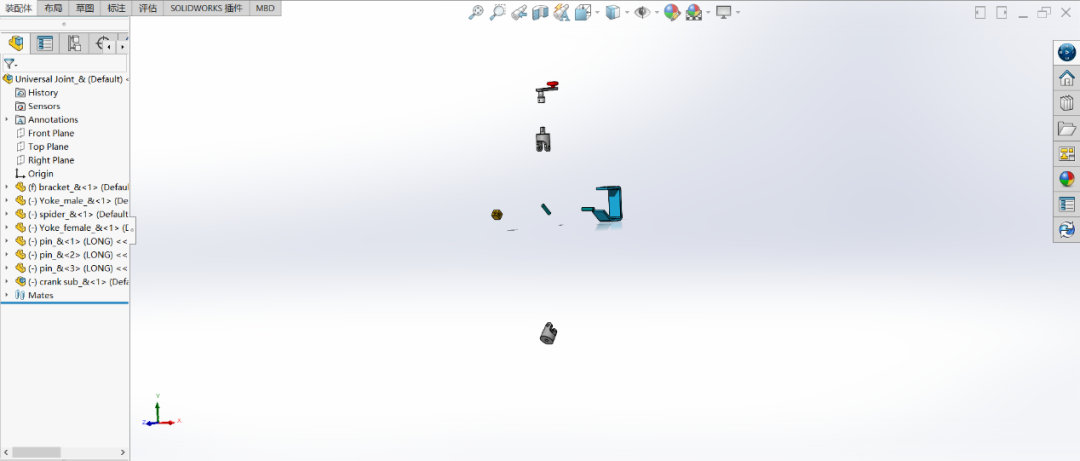

依次完成所有零部件的爆炸路径,点击对号结束爆炸视图。如图所示:

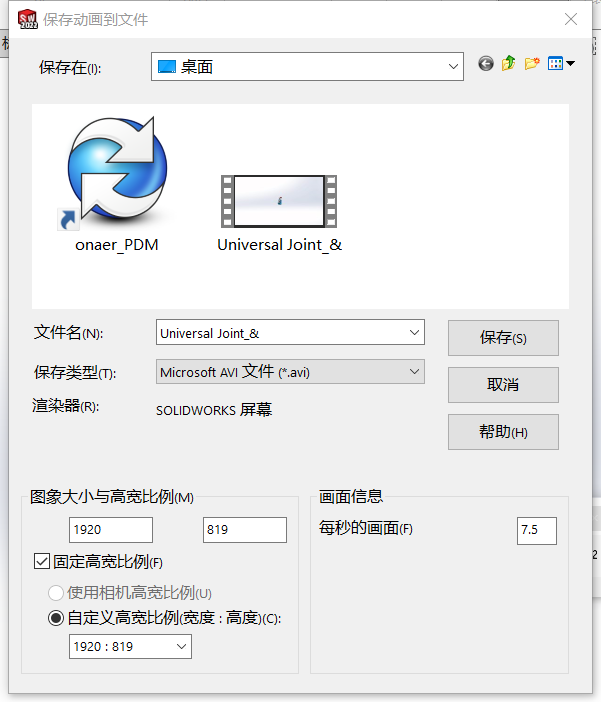

选中设计树上的装配体,右键解除爆炸,显示装配体未爆炸之前的状态,当然也可以选择以动画形式爆炸,会以动画的形式依次爆炸整个模型。随后导出爆炸文件进行保存。


这样一个带有爆炸视图的装配体就完成了,你也来试一下吧!有任何问题可以随时提出,我们会尽快做出解答。
