原来在SOLIDWORKS中，把马鞍面填充为实体这么简单！

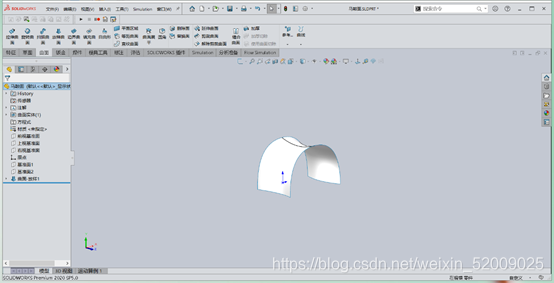

近期有朋友在问，如何将下图这样的马鞍面在SOLIDWORKS中填充为实体？其实操作步骤很简单，我们一起来看一下吧。


   图1

1、需要用到两个命令，分别是“边界曲面”与“填充曲面”

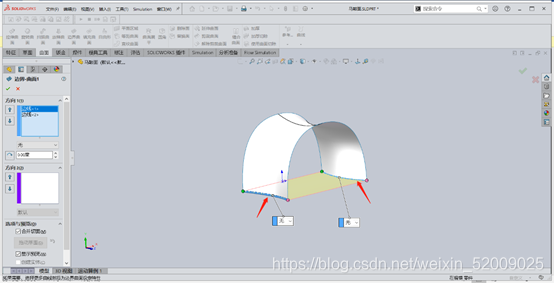

2、首先在曲面下部进行封堵，选择边界曲面—依次选择两条边线如图2中箭头所示。


   图2

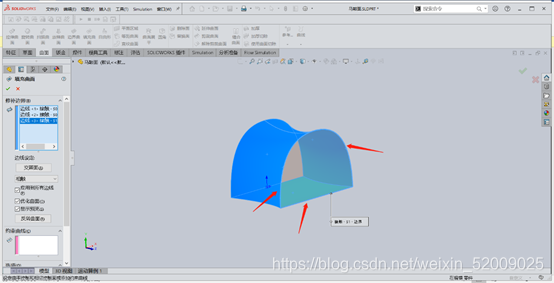

3、对两侧开口处进行封堵，选择填充曲面—选择开口处的闭合曲线如图3中箭头所示


   图3

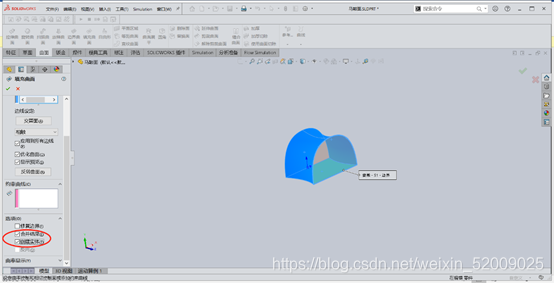

注意图4左下角红色椭圆标记处，勾选合并曲面和创建实体选项，这样在两头封堵之后区域内便进行实体填充。


   图4

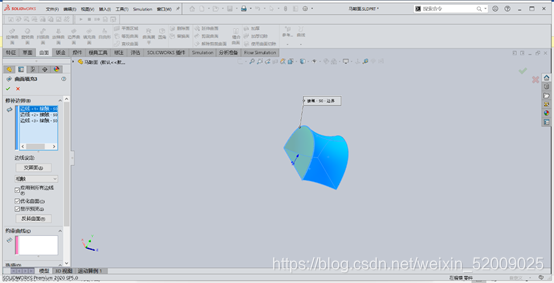

4、此时整个曲面仍然有开口，未形成闭合曲面，需要在另外一侧同样进行步骤3操作，如图5所示。


   图5

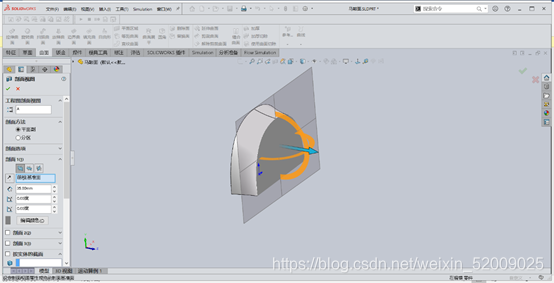

5、剖切马鞍面，拖动剖切位置，观察到整个马鞍面已变为实体，图6所示


   图6
