SOLIDWORKS 工程图中怎么插入曲面实体
文章来源：卓盛信息（400-696-5950）

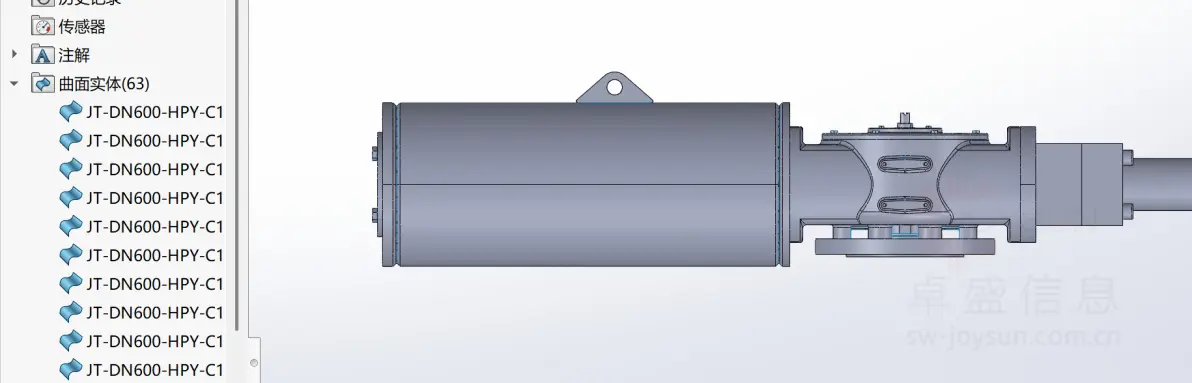

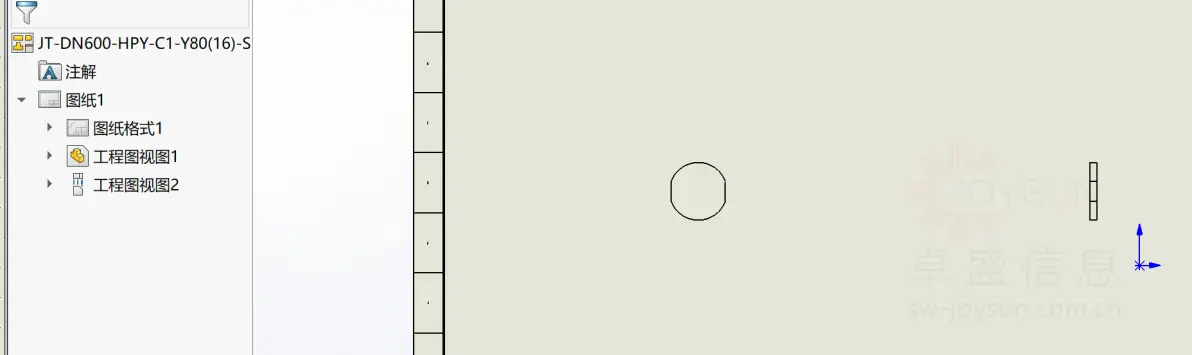

在我们平时使用SOLIDWORKS 的过程中，如果遇到曲面实体的零件或装配体，或者从其它地方收到的模型是曲面的，这种情况下出工程图时就会有问题，如图：曲面实体出工程图之后默认是不显示的。
这个时候有两种办法

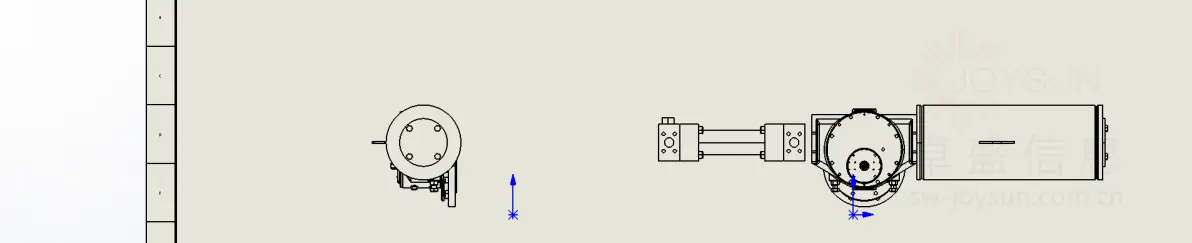

第一种：如果这个零件中既有实体又有曲面，默认只显示实体，所以可以将零件当中的实体转换成曲面，或者删除，让零件中只有曲面。这样子的话工程图中就显示曲面实体了。如图：

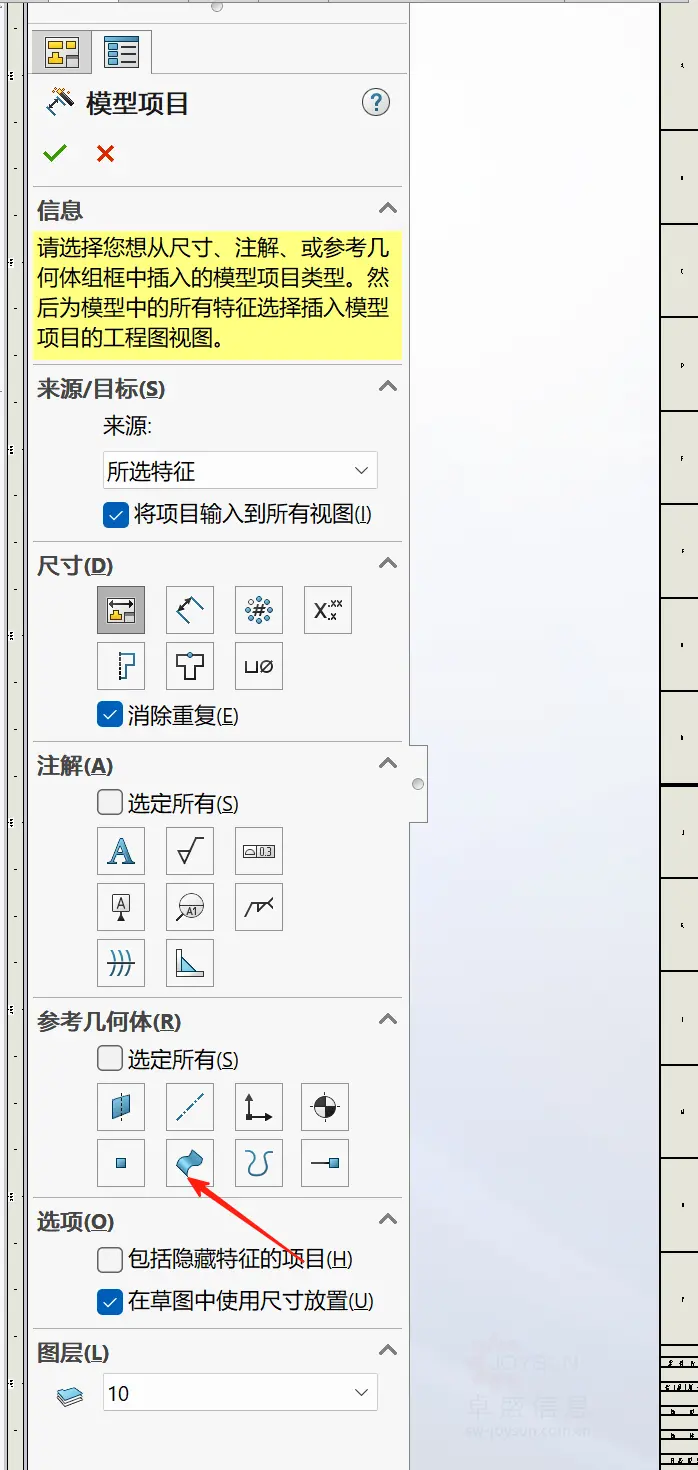

第二种：如果零件中既有实体又有曲面，并且都需要保留，不方便转换的话，可以使用模型项目，勾选曲面选项。
这样子的话工程图中就可以曲面和实体都显示了。
