Solidworks软件功能强大，组件繁多。 Solidworks有功能强大、易学易用和技术创新三大特点，这使得SolidWorks 成为领先的、主流的三维CAD解决方案。今天教大家用Solidworks绘制一个心的模型。

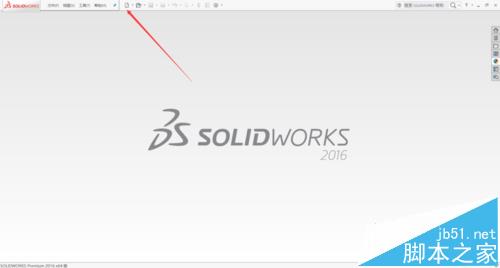

1、打开solidworks软件，点击上方的新建按钮。

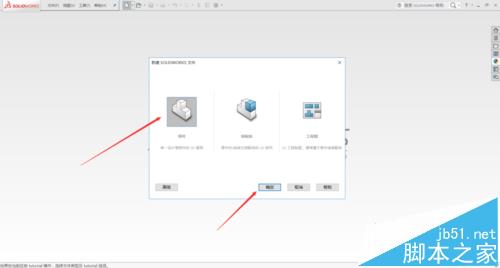

2、选择“零件”选项，然后点击窗口下方的”确定“按钮新建零件。

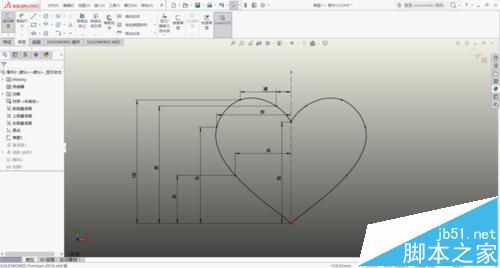

3、进入前视基准面，绘制基本形体草图（具体参数如下图），绘制完成后退出草图。
4、依次绘制两个草图，分别用最初的草图左半部分和右半部分转换实体引用即可。
5、进入右视基准面，绘制如下草图（注意，最上边的点要添加水平约束，最下边的点要与原点重合），绘制完成后退出草图。
6、选择“插入”，“参考几何体”，“基准面”，以上视基准面为第一参考插入新基准面。
7、进入新建立的基准面，绘制草图（具体尺寸如下）。
注意：两边的两个点要与最初的草图添加“穿透”约束，并且添加“垂直”约束，中间点要和右视基准面的草图添加“穿透”约束。

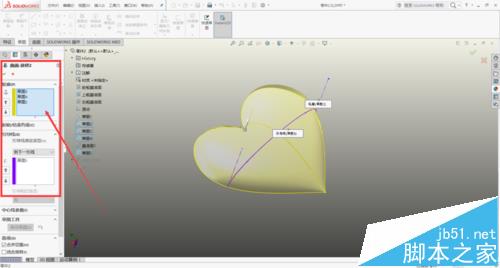

8、隐藏第一个草图，之后进行“放样曲面”操作。

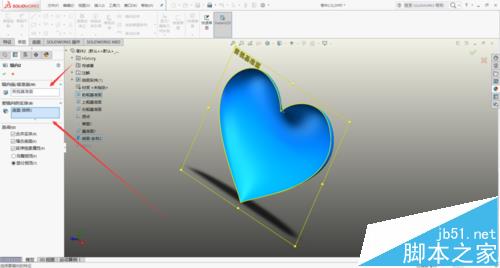

9、放样曲面出来半个心形，然后通过“镜像”操作，以前视基准面为镜像面，复制出另外半个心形。

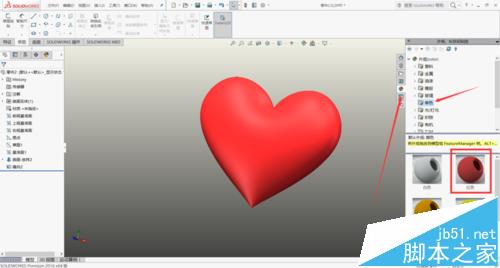

10、在外观标签里面选择“单色”“红色”，双击为曲面模型赋予外观，一个心形模型就完成了。
