纳尼我白画了SW退出编辑后发现草图不见了怎么办

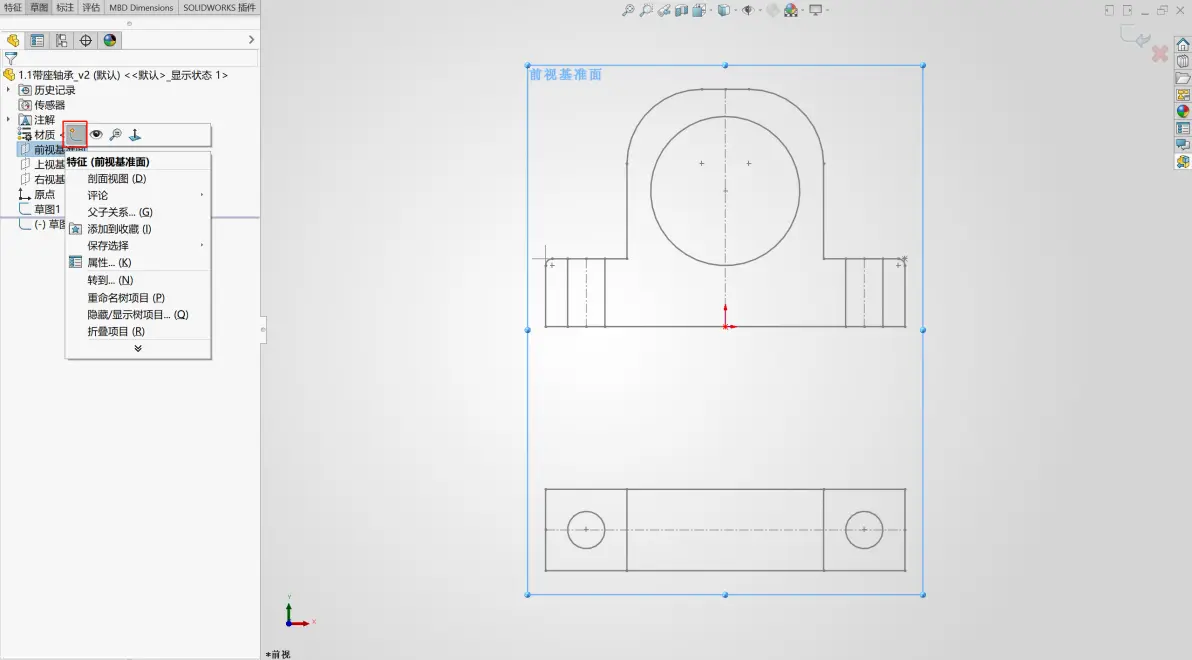

退出草图后草图不见了，特征树里也翻不到，第一反应是白画了，后来发现是隐藏了，右键特征树里的拉伸特征，展开左边加号，草图就在下面，右键选显示，草图回来了，或者点特征树顶部的显示/隐藏项目按钮，里面有隐藏/显示草图，点一下所有草图都出来。

视图菜单里隐藏所有类型被勾了也会这样，取消勾选，草图就显示，或者右键图形区空白处，选显示/隐藏，再点草图，有时候是视图菜单里隐藏/显示下面草图前面的勾去掉了，勾上就行，这个操作跟特征树里的显示是两回事，一个控制全局，一个控制单个。

拉伸完草图自动隐藏是默认行为，不是丢失，展开拉伸特征，草图在下面，右键显示，或者右键拉伸特征选显示草图，草图就出来了，我一般把显示/隐藏项目按钮拖到工具栏，点一下选隐藏/显示草图，所有草图可见，省得一个个找。

装配体里编辑零件，退出后草图在零件里，装配体特征树不显示，要打开零件单独看，或者在装配体特征树里展开零件，找到草图右键显示，编辑零件模式退出后零件里的草图还在，只是装配体视图不显示，别以为删了。

草图真被删了，Ctrl+Z撤销，撤销不了就找备份，SW自动恢复路径C:\Users\Administrator\AppData\Local\Temp\SW备份，或者文件打开最近，看有没有自动保存版本，平时设置自动保存间隔10分钟，路径工具选项系统选项备份/恢复，自动保存文件夹设到D:\SW_备份\，别放C盘。

草图被压缩了右键选解除压缩，配置管理器里每个配置可以控制压缩状态，切换配置看，草图可能只在某个配置里显示，其他配置压缩了，还有草图在另一个配置里，配置管理器展开看，压缩的草图图标带个减号，解除压缩就出来。

快捷键没设，鼠标点两下也快，路径D:\SW\模板\零件模板.prtdot里把显示草图勾上，新建零件默认显示，工程图里草图不显示是正常的，视图菜单里草图选项在工程图里默认关，打开也不影响。

草图不见先别重画，特征树里翻，拉伸下面找，显示/隐藏项目点开，视图菜单取消隐藏所有类型，装配体里打开零件看，撤销，备份，压缩，配置，都试一遍
